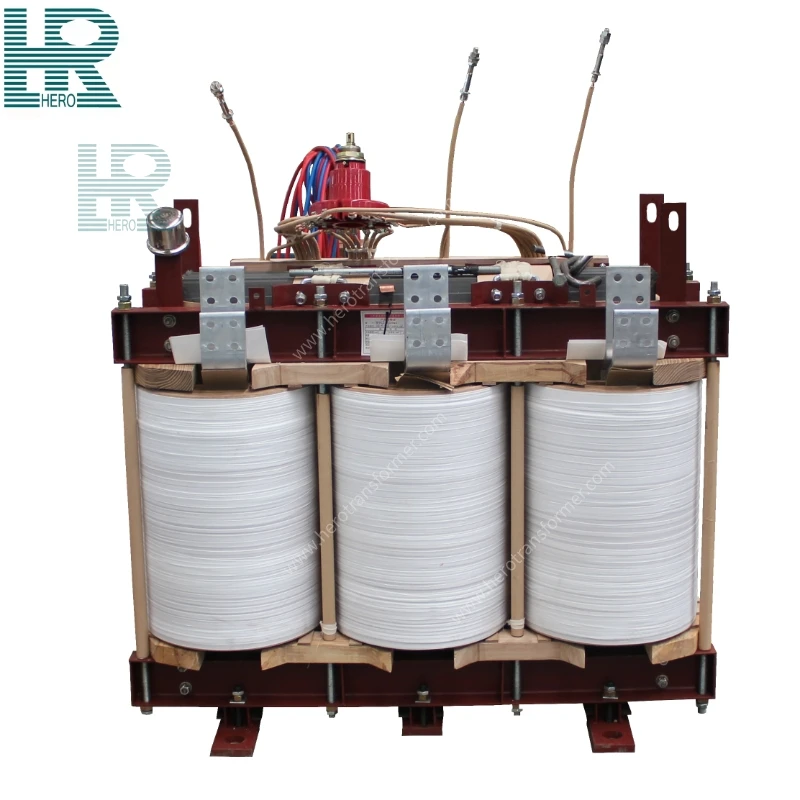

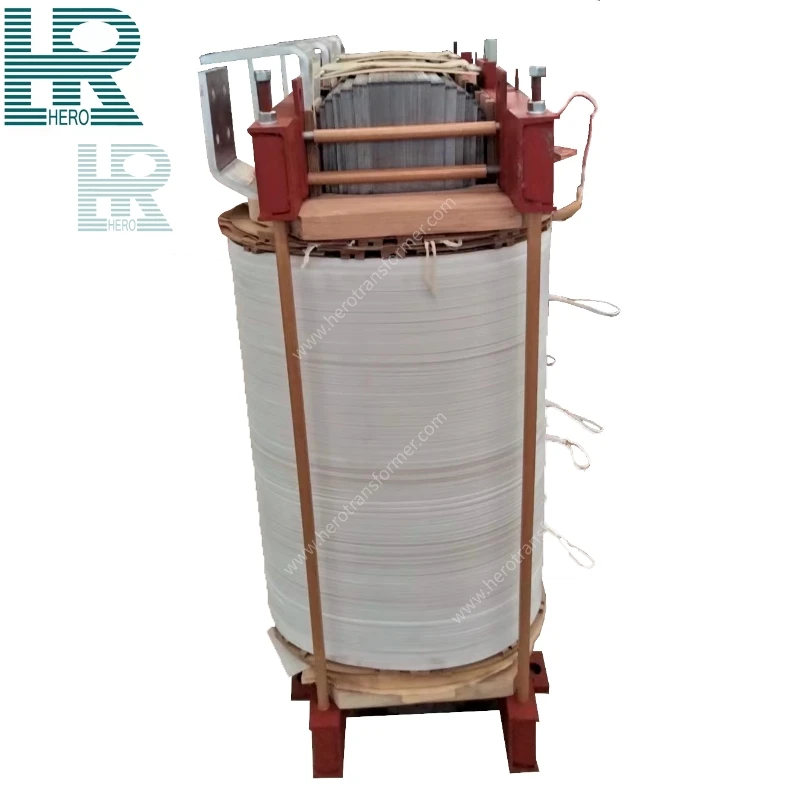

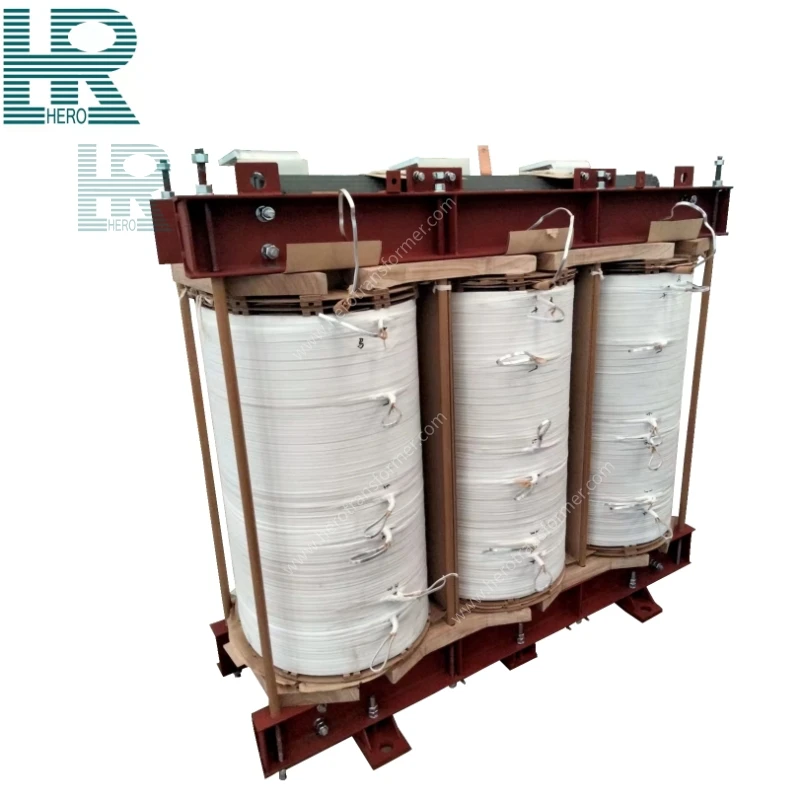

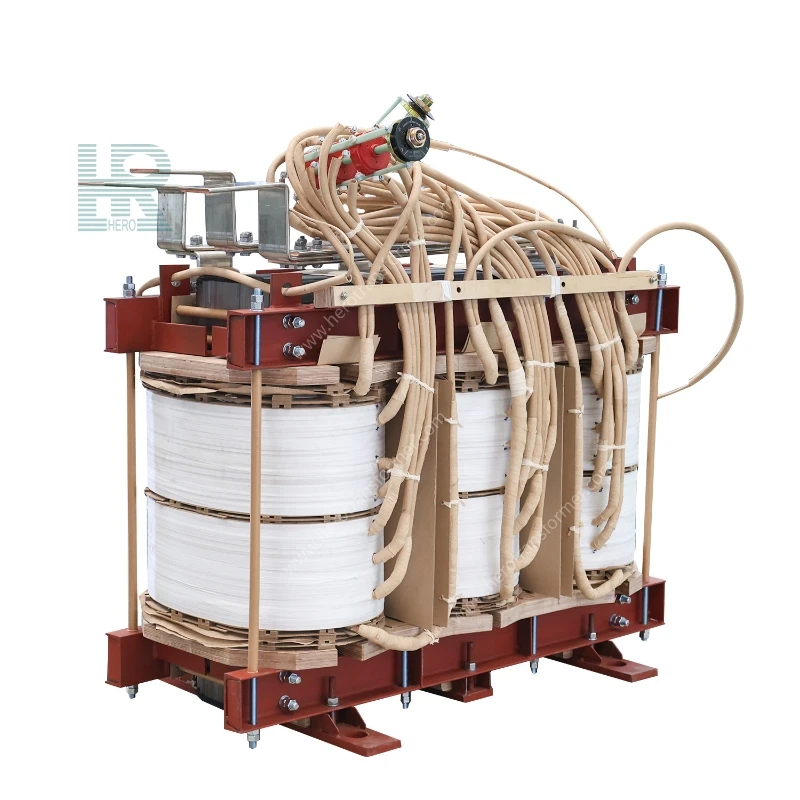

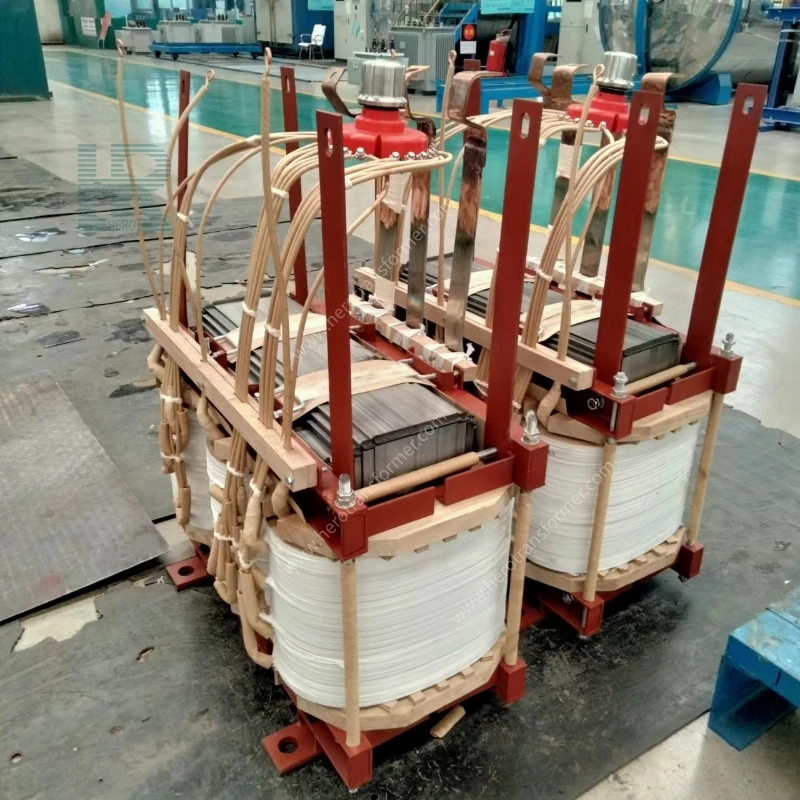

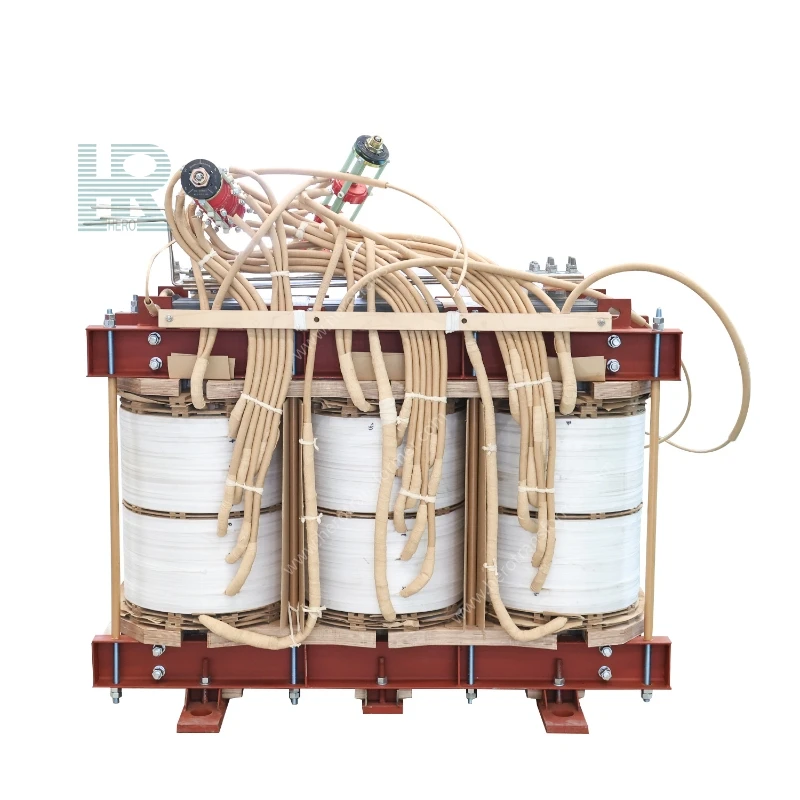

Сердечник и катушка трансформатора в сборе с масляным погружением

Этот универсальный маслонаполненный трансформаторный сердечник и катушка в сборе являются основным электромагнитным узлом для различных маслонаполненных распределительных и силовых трансформаторов. Он объединяет сердечник, высоковольтные и низковольтные обмотки, изоляционную опору, выводные патрубки и общую конструкцию зажима в единый узел. Мощности варьируются от 30 до 31500 кВА, они адаптируются к различным уровням напряжения от 6 до 110 кВ, совместимы с отечественными электросетями и зарубежными экспортными проектами частотой 50/60 Гц. Его можно использовать для установки новых трансформаторов или в качестве замены старых трансформаторов во время капитального ремонта. Весь процесс включает погружение в масло с вакуумной сушкой, что обеспечивает низкие потери, сопротивление короткому замыканию и низкий уровень шума при работе, что соответствует основным стандартам, таким как GB1094, IEC и ANSI.

Спросите сейчас + Следующие продукты +

Общие параметры

Вместимость	30 кВА ~ 31 500 кВА
Высокое напряжение	6 кВ / 10 кВ / 35 кВ / 110 кВ и 7,2 кВ / 13,8 кВ / 24,94 кВ / 34,5 кВ
Низкое напряжение	0,4 кВ / 0,69 кВ / 208Y/120В / 277/480В и т.д.
Частота	50 Гц / 60 Гц (выбирается)
Регулирование напряжения	±2×2,5% (5 отводов), переключение отводов в режиме отключения (без нагрузки)
Группа подключений	Дин11, Ггн0
Класс изоляции	Класс А (105℃)

Основные преимущества продукта

Доступны два варианта энергоэффективности (с высокими и низкими потерями), совместимые с уровнем энергоэффективности 1 и зарубежными стандартами энергосбережения Министерства энергетики США;

Процесс вакуумной пропитки маслом обеспечивает большой запас теплоизоляции, подходящий для использования на открытом воздухе и в прибрежных зонах с высокой влажностью и соляными брызгами;

Рационально спроектированный масляный контур отвода тепла обеспечивает стабильный контроль за повышением температуры и продлевает общий срок службы трансформатора;

Размеры, напряжение, полное сопротивление и частота могут быть настроены в соответствии с требованиями распределительных трансформаторов, сборных подстанций и новых повышающих трансформаторов.

Основные материалы и преимущества

1. Ядро (Доступны два варианта)

Сердечник из высококачественной зернистой кремниевой стали: кремниевая сталь с лазерным травлением толщиной 0,18-0,30 мм, ступенчатая конструкция из пяти/ трех колонн с полным наклоном под углом 45°, снижение потерь холостого хода на 15-28%, низкий ток возбуждения, надежный зажим, устойчивость к ударам и вибрации.

Аморфный сердечник на основе железа (энергосберегающая версия): ультратонкая аморфная лента толщиной 0,025 мм, потери холостого хода на 50-75% ниже, чем у обычной кремниевой стали, более низкое повышение температуры, низкий уровень шума, подходит для длительной эксплуатации с небольшой нагрузкой.

2. Обмотки высокого и низкого напряжения

Обмотка из полностью медной фольги: высокочистая бескислородная медная фольга T2, намотанная фольгой и сваренная аргонодуговой сваркой, сбалансированные ампер-обороты, высокая устойчивость к короткому замыканию;

Обмотка алюминиевой фольгой: Экономичное решение, легкое, с антикоррозийными переходными соединениями медь-алюминий.

3. Система изоляции

Термостойкая изоляционная бумага марки F/H, изоляционный цилиндр и опорные полосы из стекловолокна образуют полноценный канал отвода тепла и изоляции, совместимый с минеральным маслом и натуральным эфирным маслом FR3, с низким уровнем частичного разряда и стойкостью к старению.

Параметры настройки

1. Материал сердечника: Холоднокатаный зернисто-ориентированный лист кремниевой стали, лист кремниевой стали из аморфного сплава, плотность магнитного потока листа кремниевой стали

2. Материал намотки: медь или алюминий

3. Настройка высокого и низкого напряжения на заказ

4. Нажмите Настройка чейнджера

5. Изготовление на заказ на основе предоставленных чертежей с адаптацией к существующим масляным бакам заказчика

Сценарии применения

Городские и сельские распределительные трансформаторы с масляным погружением, коробчатые подстанции европейского/американского типа, повышающие трансформаторы для фотоэлектрических накопителей энергии, специальные промышленные масляные трансформаторы, экспортируемые за рубеж трансформаторы, запасные части для ремонта энергетического оборудования.
