Индивидуальные трансформаторные баки с высокой герметичностью

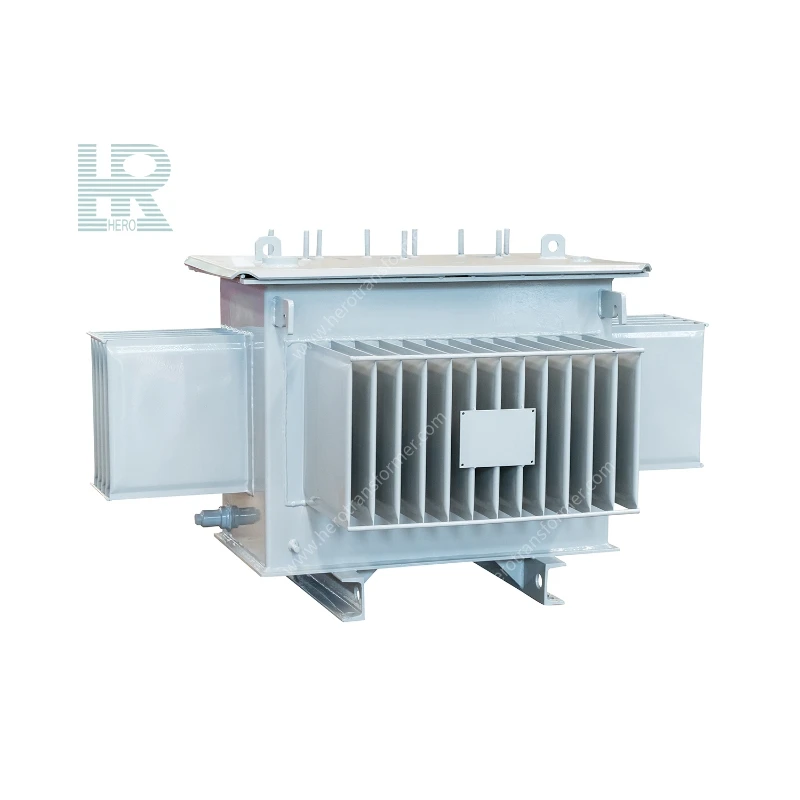

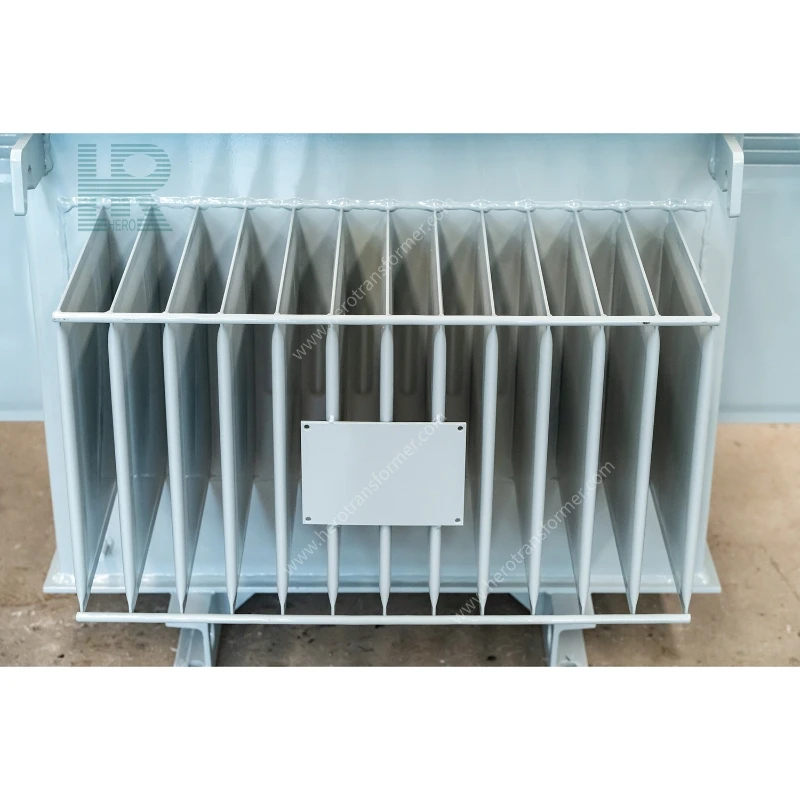

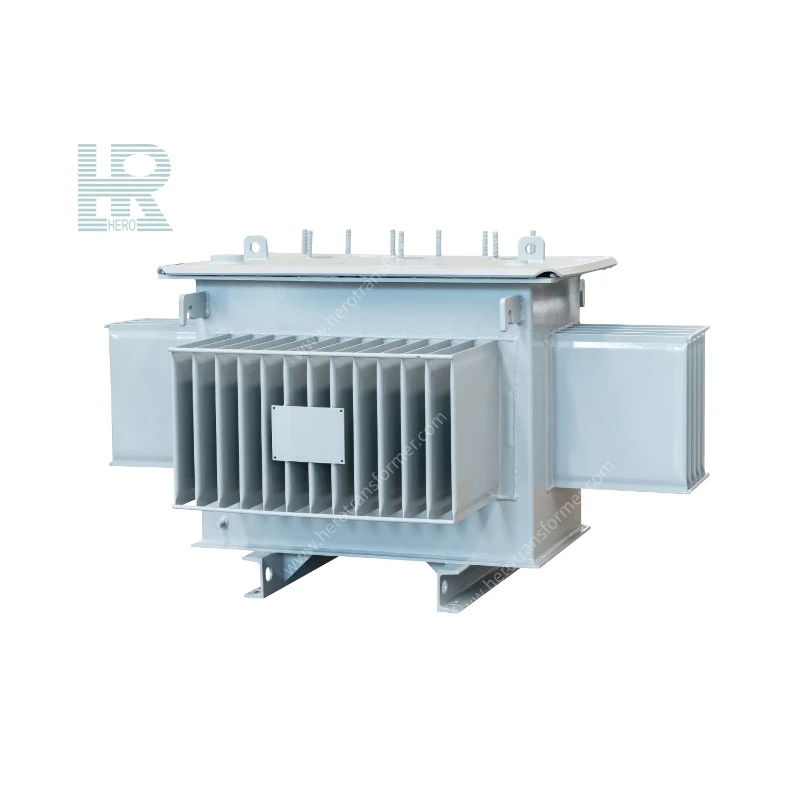

1. Пластинчатый трансформаторный бак

Позиционирование приложения

В основном используется в распределительных трансформаторах средней и большой мощности и высоковольтных магистральных трансформаторах напряжением 35 кВ/110 кВ, подходит для сценариев с большой мощностью, высоким напряжением, высокими требованиями к тепловыделению и высокой частотой технического обслуживания.

Основная конфигурация материала

• Стандартный материал: Пластина из углеродистой стали Q235-B, толщина стенки 4 ~ 12 мм; в высоковольтных моделях большой емкости используется низколегированная высокопрочная стальная пластина Q345; пластина из нержавеющей стали 304 является дополнительной для агрессивных сред.

• Уплотнение: маслостойкие резиновые прокладки EPDM из ЭПДМ; для высокопрочных применений доступны уплотнения из фторкаучука в сочетании с высокопрочными болтами горячего цинкования.

Конструктивные и технологические преимущества:

1. Цельная гибочная форма обеспечивает чрезвычайно высокую жесткость, способную выдерживать отрицательное давление вакуума, внутреннее давление масла и воздействие морских и наземных перевозок на большие расстояния без деформации;

2. Доступны две конструкции: крышка в форме колокола и цельная крышка в форме бочонка. Крышку в форме колокола можно поднимать целиком, что облегчает разборку и обслуживание внутренних катушек и сердечников; крышка в форме бочонка имеет меньшее количество сварных швов, что снижает риск утечки;

3. Предварительно установленные фланцы для установки внешнего радиатора на стенку резервуара, совместимые с ребристыми радиаторами, обеспечивают гибкое рассеивание тепла и адаптируемость к различным методам охлаждения, таким как ONAN, ONAF и ODAF;

4. Двусторонняя полная сварка основных сварных швов; проверка критических сварных швов на проникающую способность; на фланце крышки используется конструкция двойного уплотнения с ограничителем в сочетании с проверкой на герметичность в вакууме и под давлением азота, что обеспечивает отличную защиту от утечки масла.;

5. Многослойное антикоррозийное покрытие внутри и снаружи; маслостойкое и антикоррозийное покрытие внутренней стенки не загрязняет трансформаторное масло; внешняя стенка устойчива к атмосферным воздействиям и ржавчине, что обеспечивает длительный срок службы на открытом воздухе. Типичные области применения: распределительные трансформаторы большой мощности 10 кВ, главные трансформаторы подстанций 35 кВ/110 кВ, повышающие трансформаторы электростанций.

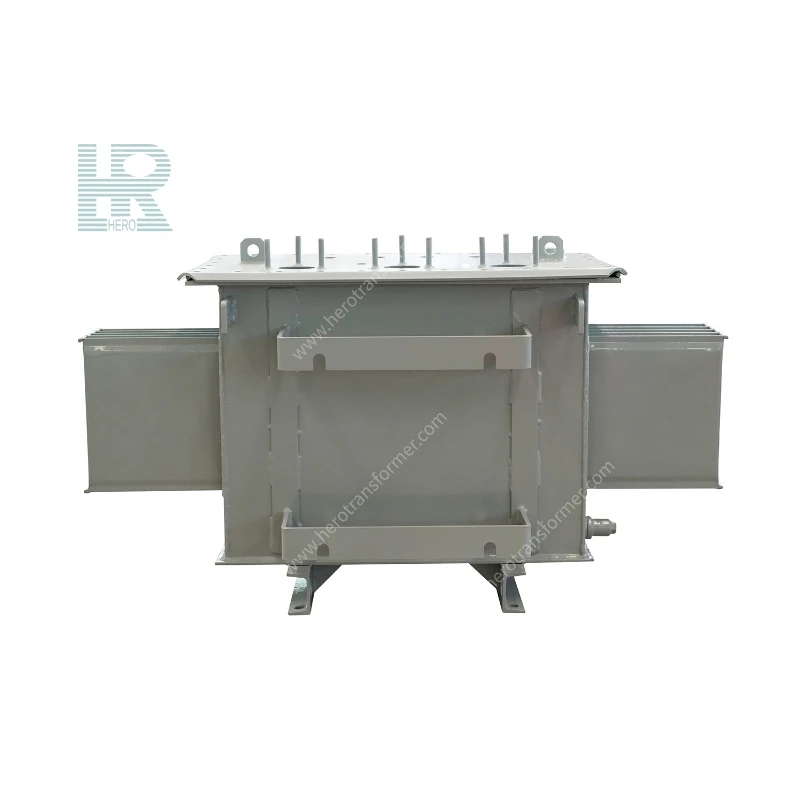

2. Гофрированный бак трансформатора

Область применения: Основная конструкция для распределительных трансформаторов малой мощности 10 кВ. Компактная конструкция, не требующая внешнего теплоотвода, подходит для компактных сборных подстанций, распределения электроэнергии в населенных пунктах и модернизации сельских электросетей.

Конфигурация основного материала: Основной корпус изготовлен из холоднокатаного стального листа, изогнутого и штампованного в виде гофрированной стенки, материал Q235. Толщина гофрированной стенки соответствует требованиям компенсации упругости; он оснащен маслостойкими уплотнительными прокладками и оцинкованным крепежом.

Конструктивные и технологические преимущества

1. Цельная штампованная гофрированная стенка для отвода тепла, в которой используется гофра для компенсации теплового расширения и сжатия трансформаторного масла, что устраняет необходимость во внешнем маслоотделителе, что приводит к уменьшению габаритных размеров и занимаемой площади.;

2. Меньшее количество сварных швов, интегральная сварка, высокая эффективность производства и более низкая стоимость;

3. Простая конструкция, надежное уплотнение, пройденный заводской тест на герметичность и простота ежедневного обслуживания;

4. Аккуратный и эстетически приятный внешний вид, подходящий для массового производства стандартизированных распределительных трансформаторов.

Типичная совместимость: обычные распределительные трансформаторы мощностью 30 кВА~2500 кВА, 10 кВ, встроенные распределительные трансформаторы на подстанциях, монтируемых на площадках

3. Американский трансформаторный бак, установленный на подставке

Область применения: Специально разработан для распределительных трансформаторов американского типа, устанавливаемых под землей/на открытом воздухе, которые в основном используются на экспортных рынках Северной Америки, для распределения электроэнергии в городских условиях и компактных придорожных распределительных пунктах в жилых районах.

Конфигурация основного материала: Утолщенная стальная пластина Q235, цельнозерновая и сварная, обеспечивающая высокую общую прочность; сверхпрочное наружное антикоррозийное покрытие, усиленная конструкция уплотнительной конструкции, пригодная для длительной эксплуатации на открытом воздухе в любую погоду.

Конструктивные и технологические преимущества:

1. Цельная, полностью герметичная конструкция с компактным дизайном, объединяющая предохранители, переключатели отводов, отсеки для втулок и масляные камеры в одном корпусе резервуара.;

2. Полностью закрытая защита, защищенная от дождя, пыли и ударов, что позволяет устанавливать ее непосредственно на полу на открытом воздухе без отдельного распределительного помещения.;

3. Внутренняя структура изолированного отсека, разделяющая камеры высокого и низкого напряжения, схема изоляции, соответствующая североамериканским стандартам UL и ANSI, отвечающая требованиям экспортной сертификации.;

4. Усовершенствованная технология защиты от просачивания, подходящая для наружных работ с большими перепадами температур и высокой влажностью, что обеспечивает более длительный период без технического обслуживания.;

5. Стандартизированная форма, размеры соответствуют американским спецификациям по монтажу сборных подстанций, подходят для оптовых экспортных заказов за рубеж.

Типичные области применения: Встраиваемые трансформаторы американского типа, экспортируемые в Северную Америку, компактные муниципальные распределительные трансформаторы для наружного применения.
