Настраиваемая катушка намотки трансформатора сухого типа
Эта низковольтная катушка с намоткой из фольги для сухих трансформаторов является компонентом для замены сердечника, специально разработанным для сухих трансформаторов. Она поддерживает настройку по полной спецификации и совместима с трансформаторами, отлитыми из эпоксидной смолы серий SCB и SG мощностью от 30 до 6300 кВА. Его можно использовать для сборки нового оборудования, ремонта и замены старого трансформатора, а также для модернизации оборудования. В качестве основного проводящего материала в катушке используется высокочистая бескислородная медная/алюминиевая фольга в сочетании с высокотемпературным изоляционным материалом класса H. Он подвергается полностью автоматизированной намотке фольги, аргонодуговой сварке и вакуумной пропитке под давлением (VPI)/вакуумному литью эпоксидной смолы, в результате чего получается прочная и стабильная интегрированная изоляционная конструкция. Продукт обладает высокой теплоотдачей, устойчивостью к короткому замыканию, низкими потерями, низким частичным разрядом, влагостойкостью и огнестойкостью. Он поставляется в комплекте с полным набором компонентов для поддержки изоляции, свинцовыми медными шинами и концевыми уплотнительными конструкциями, которые поставляются в комплекте без дополнительной обработки. Он непосредственно адаптируется к сборке сердечника сухих трансформаторов соответствующей мощности и является универсальной запасной частью для производителей трансформаторов, служб технического обслуживания и компаний, производящих комплектное электрооборудование.

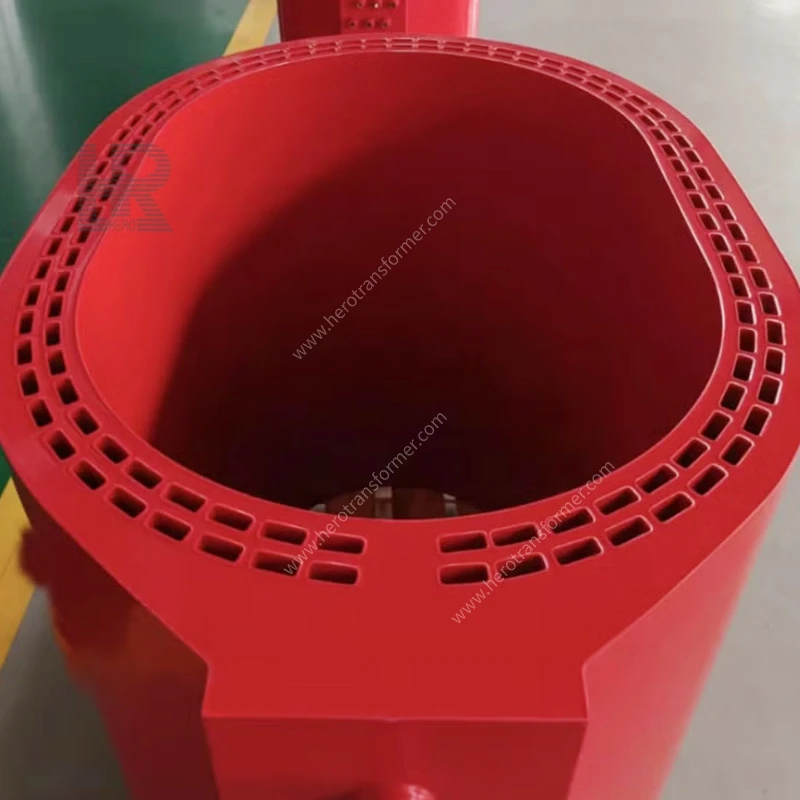

Оборудование для намотки фольги с ЧПУ наматывается с одинаковой скоростью благодаря продольно расположенным воздушным каналам для равномерного отвода тепла, что решает проблему угла наклона спирали, характерную для традиционных круглых проводниковых обмоток. Распределение ампер-оборотов очень сбалансировано, потери потока при утечке значительно снижены, а способность отвода тепла от перегрузки улучшена более чем на 30%.
Бесшовная сварка плавлением медной фольги и отходящих медных шин гарантирует отсутствие неполных швов или пористости, что приводит к чрезвычайно низкому контактному сопротивлению и предотвращает отслоение и растрескивание при коротком замыкании.
· Некапсулированная трансформаторная катушка сухого типа: Многократная вакуумная пропитка под давлением VPI и высокотемпературное отверждение обеспечивают тщательное проникновение изоляционного лака в каждый слой, обеспечивая влагостойкость, устойчивость к солевым брызгам и влажному нагреву.

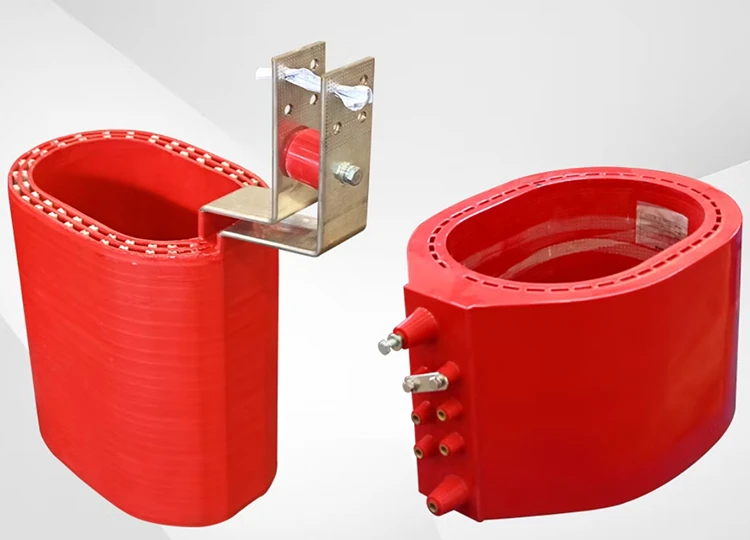

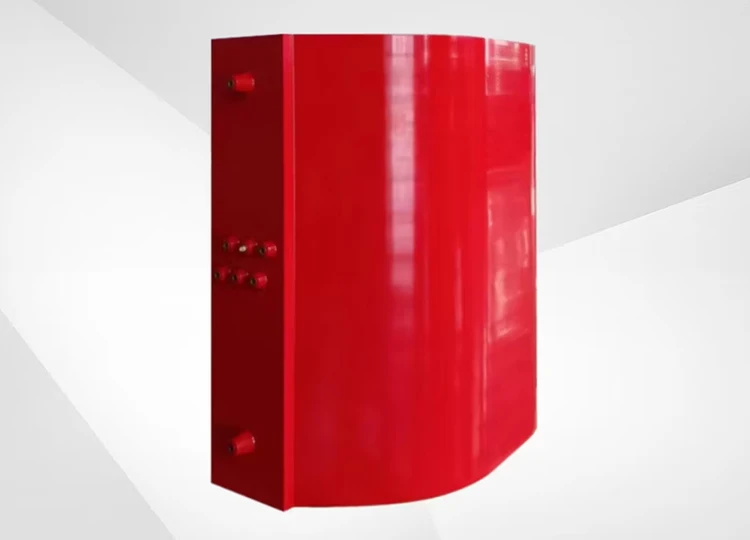

· Трансформаторная катушка сухого типа, отлитая из эпоксидной смолы: При литье под давлением в вакуумной среде эпоксидная смола устраняет внутренние пузырьки воздуха и полости, что приводит к частичному разряду ≤5%, высокой прочности изоляции и огнестойким свойствам самозатухания.

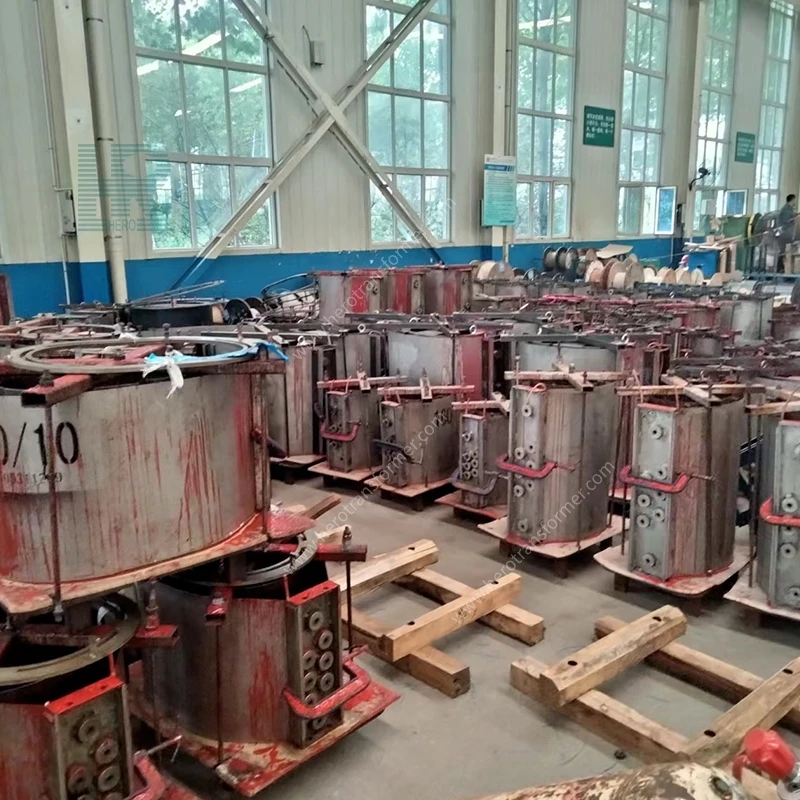

После намотки, сварки и обмотки изоляцией катушка помещается в печь с постоянной температурой для постепенного отверждения, что устраняет внутреннее напряжение и снижает риск образования трещин при термоциклировании. Подходит для использования на открытом воздухе и под землей при больших перепадах температур.
Благодаря интегрированному формованию с ЧПУ внутренний диаметр, высота и размеры воздуховодов точно соответствуют стандартному сердечнику трансформатора сухого типа. Замена старых катушек не требует модификации зажимов или креплений, что облегчает сборку и демонтаж.
| Превосходная устойчивость к короткому замыканию | Конструкция с намоткой из фольги обеспечивает сбалансированный ток-виток, эффективно компенсируя осевые ударные нагрузки, возникающие при коротких замыканиях. Катушка менее подвержена деформации и разрушению, выдерживает испытания на устойчивость к короткому замыканию по национальным стандартам, что делает ее пригодной для использования в электросетях и новых источниках энергии в условиях гармонического воздействия. |
| Низкие потери и низкое повышение температуры | Высокий коэффициент заполнения проводника и равномерное распределение тепла по каналам обеспечивают повышение температуры обмотки на 10-15 К по сравнению с традиционными круглыми проволочными катушками такой же емкости. Это приводит к снижению долгосрочного энергопотребления и продлевает общий срок службы трансформатора. |
| Отличные показатели электробезопасности | Встроенная прочная изоляция, негорючая и невзрывоопасная, не выделяет токсичных паров при горении; характеристики частичного разряда намного превышают национальные стандарты; устойчива к ударам молнии и перенапряжениям, подходит для закрытых помещений, таких как высотные здания, больницы, центры обработки данных и метро. |
| Трехслойная устойчивость к атмосферным воздействиям | Влагостойкий, пыленепроницаемый и защищенный от солевых брызг, он обеспечивает длительную стабильную работу в условиях высокой влажности, запыленности и прибрежных солевых брызг при минимальном техническом обслуживании. |
| Гибкая настройка и адаптация | Поддерживает индивидуальные мощности от 30 кВА до 6300 кВА, низкое напряжение 0,4 кВ / 0,69 кВ, различные сопротивления, высоту и внутренний диаметр; может поставляться в комплекте с соответствующими высоковольтными катушками, изоляционными принадлежностями и железными сердечниками. |
Гражданские здания
Сухие трансформаторы для распределения электроэнергии внутри помещений в офисных зданиях, жилых комплексах, торговых центрах, больницах и школах;
Промышленные предприятия
Ремонт и замена мощных сухих трансформаторов на заводах, шахтах, химических заводах и очистных сооружениях сточных вод;
Новая энергетическая отрасль
Запасные части к катушкам для сухого трансформаторного оборудования в фотоэлектрических, ветроэнергетических и накопительных системах;
Особые места
Закрытые трансформаторы сухого типа для метрополитенов, туннелей, подземных инженерных коммуникаций, центров обработки данных и компьютерных залов;
Техническое обслуживание оборудования
Полное согласование оборудования, а также ремонт и замена старого оборудования для энергообслуживающих компаний и производителей трансформаторов.
Совместимая мощность: 30 кВА-6300 кВА (настраиваемая);
Низкое напряжение Стандартное напряжение: 400 В, 690 В (настраиваемое);
Класс изоляции: F (155℃), H (180℃);
Тип конструкции: Катушка, намотанная из фольги, армированной эпоксидной смолой
Материал проводника: Полностью медная фольга, алюминиевая фольга по желанию заказчика.
1. Токопроводящие жилы (два варианта)
Полностью медная версия (стандартная конфигурация высокого класса): Используется высокочистая бескислородная медная фольга T2 с чистотой ≥99,99%. Отличная электропроводность, низкое сопротивление постоянному току и низкие потери меди в процессе эксплуатации. Медная фольга подвергается отжигу для снятия напряжений, что обеспечивает высокую прочность, устойчивость к растрескиванию и деформации и более низкое повышение температуры при длительной работе с полной нагрузкой. Свинцовая медная шина выполнена как единое целое, сварена аргонодуговой сваркой, а контактная поверхность покрыта серебром, что обеспечивает стабильный токопроводящий контакт и исключает риск перегрева.
Исполнение из алюминиевой фольги (экономичный тип): Высокочистая электрическая алюминиевая фольга, легкая и недорогая, подходит для проектов с малой нагрузкой и высокими затратами. Поверхность подвергается антиокислительной пассивирующей обработке в сочетании со специальным переходным медно-алюминиевым соединителем для предотвращения электрохимической коррозии, что подходит для длительной стабильной работы.
2. Полная система изоляции
Межслойная изоляция: предварительно пропитанная DMD композитная изоляционная бумага, термостойкая изоляционная бумага DuPont Nomex, термостойкость H-класса при температуре 180 ℃, высокое напряжение пробоя и устойчивость к старению.;
Внутренняя и внешняя изоляция цилиндра: Усилена тканью, предварительно пропитанной стекловолокном, для повышения общей механической прочности катушки.;
Торцевое уплотнение: эпоксидная смола, не содержащая растворителей, /высокотемпературный пропитанный лак для полной герметизации и отверждения, предотвращающий проникновение влаги и пыли.;
Вспомогательные изоляционные компоненты: Опорные полосы из эпоксидного стекловолокна и изоляционные прокладки, обеспечивающие высокую прочность изоляции, амортизацию и поглощение ударов, а также снижающие уровень шума при работе.
1. Изготовление пресс-форм на заказ по чертежам трансформатора заказчика и старым образцам катушек;
2. Обеспечьте поставку полных комплектов катушек высокого и низкого напряжения, одновременно поставляя полный комплект запасных частей, таких как изоляционные блоки, опорные стержни и свинцовые медные шины;
3. При доставке предоставьте отчеты об испытаниях на сопротивление, выдерживаемое напряжение и частичный разряд в соответствии со стандартами GB/T и IEC.;
4. Быстрая поставка имеющихся на складе катушек стандартной емкости; контролируемое время выполнения заказа для крупномасштабной кастомизации; поддержка серийного производства.
