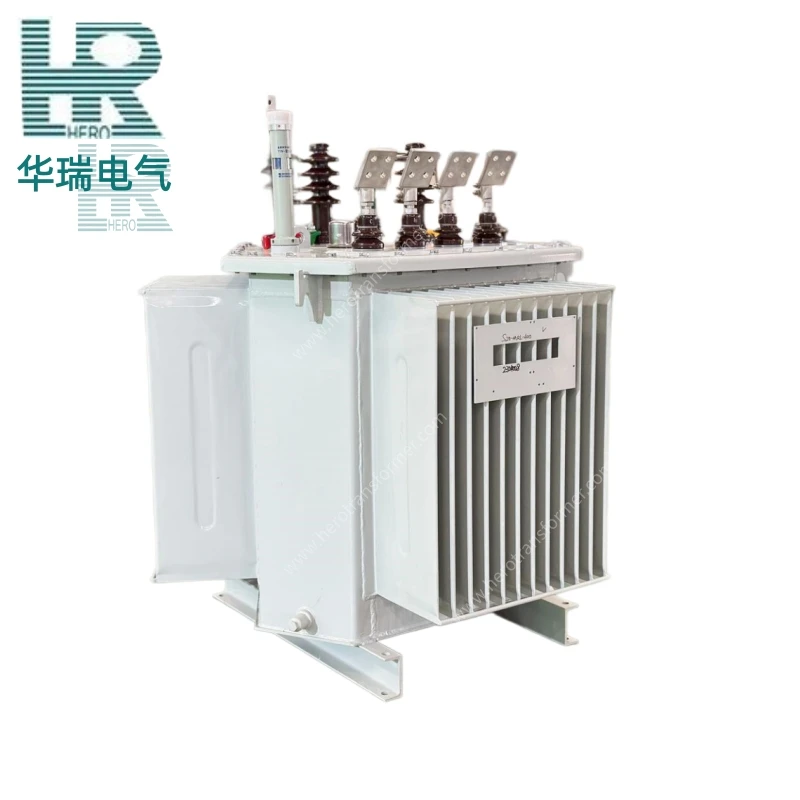

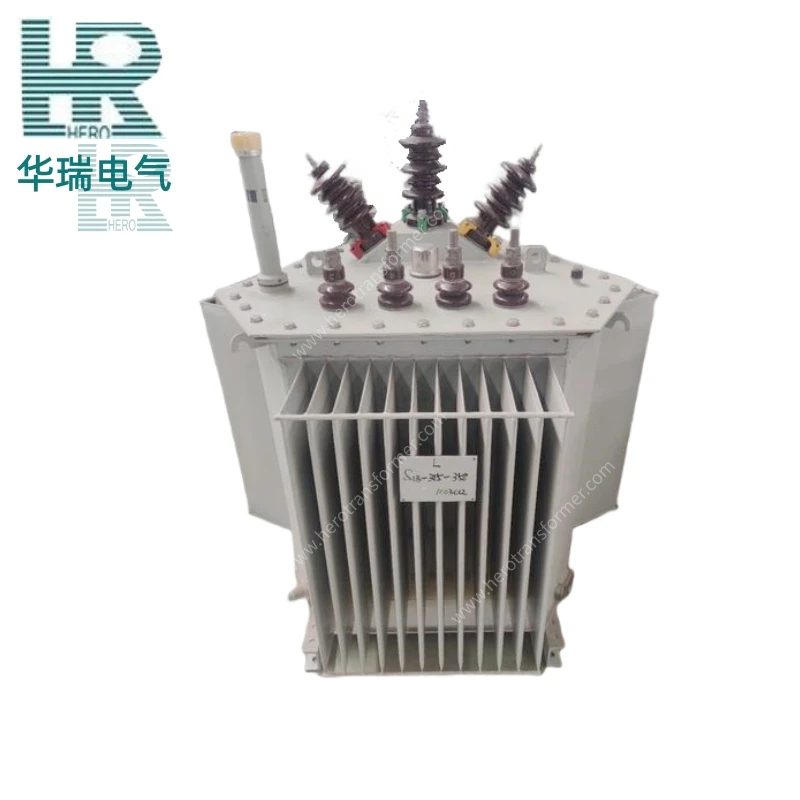

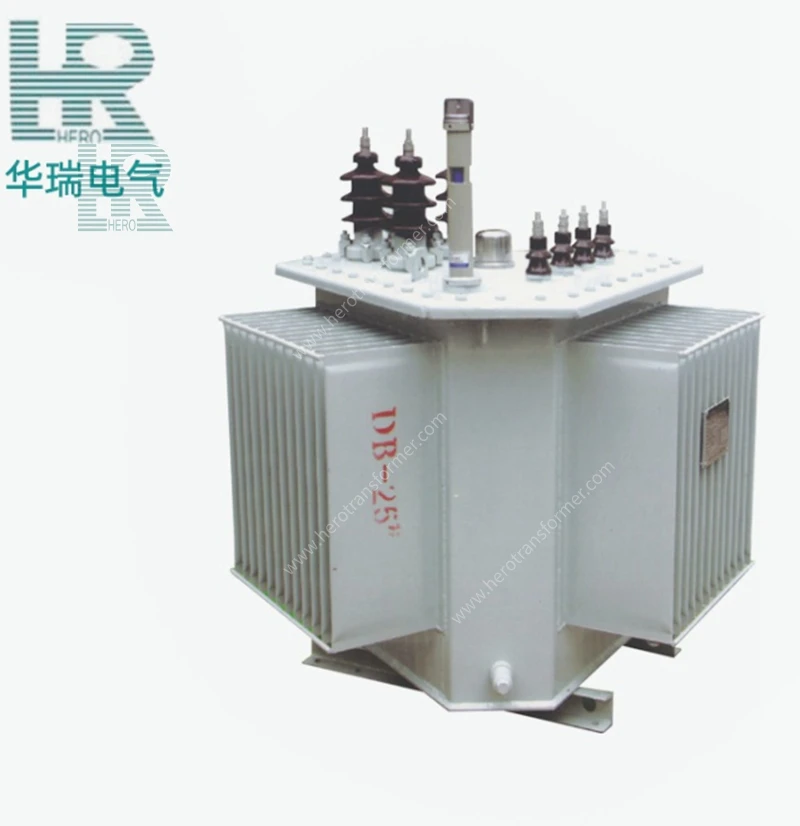

Трехмерный распределительный трансформатор с катаным сердечником, погруженный в масло
Трехмерный масляный трансформатор с намотанным сердечником - это высокоэффективный и энергосберегающий силовой трансформатор, который имеет трехмерную структуру намотанного сердечника и использует трансформаторное масло в качестве охлаждающей и изолирующей среды. Основанный на принципе электромагнитной индукции, этот продукт преобразует электрическую энергию со стороны высокого напряжения на выходную мощность со стороны низкого напряжения, обеспечивая преобразование напряжения и передачу мощности. Изделие отличается полной симметрией трехфазной магнитной цепи, низкими потерями холостого хода, низким уровнем шума при работе и компактной конструкцией. Он подходит для систем электроснабжения среднего и низкого напряжения, таких как городские и сельские электросети, промышленные и горнодобывающие предприятия, коммерческие здания и жилые районы при напряжении 10 кВ и ниже, что делает его идеальным устройством для достижения экономии энергии, снижения потерь и экологически чистого распределения электроэнергии.
Используя три геометрически идентичных железных сердечника с одной рамой, расположенных под углом 60° и образующих трехмерную структуру равностороннего треугольника, трехфазные магнитопроводы имеют одинаковую длину и постоянное магнитное сопротивление. Это обеспечивает превосходный трехфазный баланс тока холостого хода, низкое содержание гармоник и значительно улучшенное качество электроснабжения.
Железный сердечник изготовлен из листов кремниевой стали с непрерывной намоткой без каких-либо стыков внахлест. Направление магнитного потока идеально совпадает с направлением прокатки листов кремниевой стали, что позволяет полностью использовать магнитную проводимость материала.
Бесшовная конструкция устраняет источник шума, вызванный вибрацией соединения из-за магнитострикции. В сочетании с вакуумным отжигом для устранения внутренних напряжений уровень шума при работе снижается на 10-19 дБ по сравнению с национальными стандартами, что приближает его к бесшумной работе. Это делает его особенно подходящим для тихих помещений, таких как больницы, жилые дома и центры обработки данных.
Треугольная конструкция имеет меньшие размеры, чем традиционные масляные трансформаторы такой же мощности, что позволяет эффективно экономить место для установки в распределительном помещении и сокращать инвестиции в строительство.
Трехмерная конструкция обеспечивает равномерное распределение каналов отвода тепла, обеспечивая бесперебойную циркуляцию масла и снижая риск локального перегрева. Его кратковременная перегрузочная способность превосходит возможности традиционных масляных трансформаторов, что делает его пригодным для использования в условиях колебаний нагрузки.
Полностью герметичная конструкция изолирует трансформатор от воздуха и влаги, предотвращая окисление и отсыревание изоляционного масла. Регулярный отбор проб масла или техническое обслуживание не требуются, что обеспечивает срок службы более 30 лет.
| Параметр | Значение / диапазон |
| Номинальная мощность | 30 кВА – 2500 кВА (настраиваемый) |
| Номинальное высокое напряжение | 6 кВ – 11 кВ (настраиваемые уровни напряжения) |
| Номинальное низкое напряжение | 400 В (настраивается по запросу) |
| Способ охлаждения | ONAN (Самоохлаждаемый с погружением в масло), ONAF (с принудительным воздушным охлаждением с погружением в масло) |
| Класс теплоизоляции | Класс А |
| Напряжение полного сопротивления | 4% – 5% (в зависимости от емкости и класса напряжения) |
| Потери | Соответствует стандартам GB 20052, UL, CSA, IEC, DOE 2016, IEEE, ANSI, EN60076 и т.д.; доступна оптимизация с низкими потерями |
| Группа подключений | Dyn11, Yyn0, YNd11, Yy0 и т.д. (опционально) |
| Количество фаз | Трехфазный |
| Номинальная частота | 50 Гц / 60 Гц |
| Класс защиты (IP-код) | IP54 |
| Пределы повышения температуры | Максимальное повышение температуры масла ≤ 60 К / Максимальная температура обмотки ≤ 65 К |
| Диапазон температур окружающей среды | От -40 °C до +45 °C |
Трехмерный намотанный сердечник
Три монолитных сердечника одинаковых геометрических размеров соединены под углом 60°, образуя трехмерный треугольник. Они непрерывно наматываются из ленты из кремнистой стали без стыков, что обеспечивает симметричную магнитную цепь и низкие потери холостого хода.
Обмотки высокого и низкого напряжения
Высококачественные медные/алюминиевые провода намотаны и встроены в стержневые колонны, образуя жесткую конструкцию, обеспечивающую высокую устойчивость к короткому замыканию и компактную конструкцию.
Изоляционное масло
Минеральное масло, синтетическое эфирное масло или натуральное эфирное масло, выполняющее три основные функции: изоляцию, отвод тепла и гашение дуги.
Трансформаторный бак
Полностью герметичный сварной стальной резервуар, в котором находятся сердечник, обмотки и изоляционное масло. Внешняя стенка имеет конструкцию для отвода тепла, которая выполняет как несущую, так и защитную функции.
Высоковольтные/низковольтные вводы
Керамические или композитные изолирующие втулки позволяют выполнять внутренние и внешние электрические соединения. При необходимости можно выбрать вставные втулки.
Компоненты для отвода тепла
Включает в себя гофрированные стенки резервуара и пластинчатые радиаторы, использующие естественную циркуляцию масла для отвода тепла, что устраняет необходимость во внешних вентиляторах.
Защитные компоненты
В том числе газовые реле, клапаны сброса давления, масляные термометры, датчики уровня масла, переключатели кранов и т.д. Для регулирования давления, мониторинга и защиты от неисправностей.
Изоляционные компоненты
Изоляционная бумага, изоляционные плиты, изоляционные прокладки и т.д. для обеспечения внутренних электрических зазоров и расстояний для утечки.
1. Основные преимущества продукта
① Значительная экономия энергии: Бесшовная трехмерная конструкция сердечника с намоткой обеспечивает точное соответствие направления магнитного потока направлению прокатки листов кремнистой стали, что приводит к существенному снижению потерь холостого хода.
② Высококачественный трехфазный сбалансированный источник питания: Трехфазные магнитопроводы идеально симметричны, что обеспечивает превосходный трехфазный баланс тока холостого хода, низкое содержание гармоник, стабильное выходное напряжение и значительно более высокое качество питания по сравнению с традиционными трансформаторами с многослойным сердечником.
③ Низкий уровень шума при работе: Бесшовная конструкция исключает вибрацию соединения, вызванную магнитострикцией. В сочетании с вакуумным отжигом устройство работает практически бесшумно, что делает его подходящим для тихих помещений, таких как жилые районы и больницы.
④ Высокая устойчивость к короткому замыканию: Три катушки плотно встроены в колонну сердечника, образуя жесткое целое, эффективно сопротивляющееся электродинамическим воздействиям, возникающим при внезапных коротких замыканиях, что обеспечивает высокую эксплуатационную надежность.
⑤ Высокая перегрузочная способность: Трехмерная конструкция обеспечивает равномерное распределение каналов циркуляции масла, высокую эффективность отвода тепла, низкий риск локального перегрева и превосходную кратковременную перегрузочную способность по сравнению с традиционными масляными трансформаторами. ⑥ Полностью герметичный и не требующий технического обслуживания: Полностью герметичная конструкция изолирует трансформатор от воздуха и влаги, предотвращая окисление и поглощение влаги изоляционным маслом. Регулярный отбор проб масла не требуется, что снижает затраты на техническое обслуживание.
2. Срок службы
Трехмерно намотанный сердечник непрерывно наматывается из высококачественной холоднокатаной ленты из кремнистой стали с зернистой структурой. Бесшовная конструкция исключает искажение магнитного потока и локальные проблемы с перегревом в местах соединения традиционных уложенных друг на друга сердечников, что приводит к чрезвычайно медленному снижению магнитных характеристик. Медно-алюминиевые обмотки защищены изоляционным маслом, предотвращающим окисление и коррозию. Каналы циркуляции масла распределены равномерно, что предотвращает локальный перегрев и обеспечивает равномерную скорость старения изоляции обмотки. Полностью герметичная конструкция эффективно изолирует воздух и влагу, значительно снижая скорость окисления изоляционного масла. При стандартных условиях эксплуатации и правильном использовании общий расчетный срок службы масляного трансформатора с трехмерной обмоткой сердечника может достигать более 30 лет.

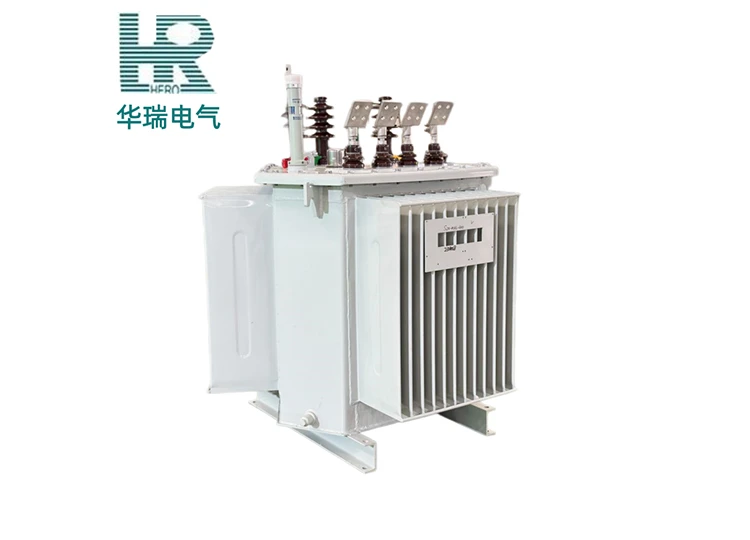

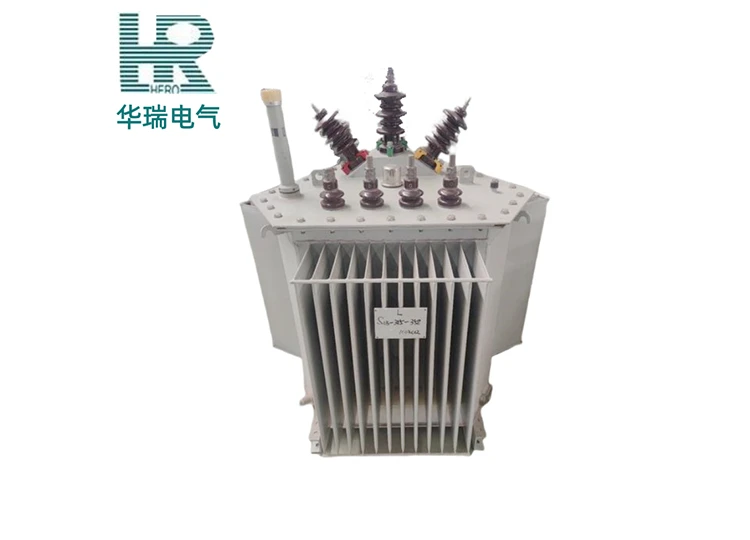

1. Плановое техническое обслуживание
① Проверьте, не ослаблены ли крепежные элементы и клеммы: проверьте затяжку болтов крепления сердечника, зажимных устройств для намотки, клемм для подключения подводящих проводов и проводов заземления. Затяните все незакрепленные детали в соответствии со стандартом крутящего момента.
② Проверяйте эффективность изоляции и контролируйте показатели: Регулярно измеряйте сопротивление изоляции и коэффициент диэлектрических потерь, следите за тенденцией изменения частичного разряда и определяйте, является ли изоляция влажной или старой.
③ Проверьте уплотнения и воздухоотводчик: проверьте, не устарела ли уплотнительная прокладка масляного бака и не протекает ли она. Проверьте, не изменил ли цвет силикагель внутри воздухоотводчика (осушителя) и не стал ли он неэффективным. Если более 2/3 его содержимого обесцвечено, замените его или высушите.
④ Осмотр системы охлаждения: Проверьте, нет ли засоров и протечек в радиаторе. Проверьте, работают ли масляный насос и вентилятор нормально, без посторонних шумов, обеспечивая бесперебойную циркуляцию масла.
⑤ Проверка защитных устройств: Регулярно проводите калибровку газовых реле (gas relays), клапанов сброса давления, масляных термометров, датчиков уровня масла и других защитных устройств для обеспечения надежной работы.
2. Правила техники безопасности
① Отключение питания и проверка заземления: Перед проведением технического обслуживания необходимо отключить высоковольтные и низковольтные источники питания трансформатора. После проверки отсутствия напряжения с помощью тестирования напряжения следует установить заземляющий провод и повесить предупреждающий знак "Не закрывать".
② Использование защитных средств: Работники должны быть сертифицированы и носить утепленную обувь, перчатки, защитные очки и рабочую одежду, чтобы избежать поражения электрическим током и травм, вызванных воздействием изоляционного масла.
③ Предотвращение загрязнения изоляционным маслом: При проверке или сливе изоляционного масла используйте специальный контейнер для его сбора. Случайный сброс строго запрещен во избежание загрязнения почвы и воды. Отработанное масло должно быть переработано квалифицированным специалистом.
④ Сброс внутреннего давления: Прежде чем открывать смотровое отверстие масляного бака или сливной клапан, убедитесь, что клапан сброса давления не активирован. Медленно сбрасывайте давление, чтобы предотвратить разбрызгивание высокотемпературных паров масла, которые могут привести к травмам.
⑤ Вентиляция и противопожарная защита: Во время проведения работ в помещении поддерживайте хорошую вентиляцию. Открытый огонь строго запрещен. Для предотвращения возгорания изоляционного масла на объекте должны быть доступны порошковые огнетушители.
⑥ Не допускайте сбоев в работе: При обнаружении включения газа, аномального давления, серьезной утечки масла или других неисправностей немедленно остановите машину для устранения неполадок и не заставляйте ее продолжать работу принудительно.
1. Городские и сельские электросети: Подходит для реконструкции и усовершенствования городских и сельских распределительных сетей электроснабжения, особенно подходит для жилых районов и коммерческих улиц с высокими требованиями к качеству электроэнергии.
2. Промышленные и горнодобывающие предприятия: Обеспечивает стабильное питание промышленного энергетического оборудования и систем освещения на заводах, шахтах, нефтехимических заводах и т.д. Высокая перегрузочная способность позволяет справляться с колебаниями промышленной нагрузки.
3. Транспортные средства: Используются в системах электроснабжения метрополитенов, аэропортов, вокзалов и т.д., обеспечивая энергетическую безопасность транспорта.
1. Экологические риски
1. Опасность утечки изоляционного масла и загрязнения окружающей среды: Хотя масляные трансформаторы с намотанными сердечниками имеют полностью герметичную конструкцию, длительная эксплуатация может привести к старению и выходу из строя уплотнительных прокладок, что приведет к утечке минерального изоляционного масла и загрязнению почвы и источников воды.
2. Опасность перегрева при высокой температуре: При установке в плохо проветриваемых помещениях или при длительной перегрузке максимальная температура масла может превысить 95°C, что ускоряет окисление изоляционного масла и старение изоляционной бумаги, сокращая срок службы оборудования.
3. Опасность эксплуатации при низких температурах: Экстремально холодная среда (ниже -25°C) может привести к повышению вязкости и снижению текучести изоляционного масла, что отрицательно скажется на эффективности отвода тепла и даже на гибкости работы устройства для смены отводов.
4. Опасность воздействия влаги и коррозии: масляные трансформаторы, установленные на открытом воздухе и подверженные воздействию влаги и солевых брызг (например, в прибрежных районах и зонах химической промышленности), подвержены коррозии и заржавлению в баке, а поглощение влаги изоляцией может привести к ухудшению эксплуатационных характеристик.
5. Опасность возгорания: Минеральное масло легко воспламеняется и может вызвать пожар или даже взрыв в случае возникновения электрической дуги или сильных перегрузок. Контрмеры: Настройте клапаны сброса давления, газовые реле и другие защитные устройства; в местах повышенной пожароопасности используйте натуральное эфирное масло с высокой температурой воспламенения (температура воспламенения > 300℃) или установите автоматические системы пожаротушения.
6. Влияние высоты: На высотах, превышающих 1000 м, плотность воздуха снижается, прочность внешней изоляции ослабевает, а эффективность отвода тепла снижается.
2. Ограничения по установке
1. Установка в помещении: При объеме масла ≥ 100 кг необходимо предусмотреть отдельное трансформаторное помещение, оборудованное резервуаром для хранения масла или средствами защиты от масла.
2. Противопожарное расстояние: ≥ 6 м от зданий (гражданских); если это требование не выполняется, необходимо установить брандмауэр на расстоянии ≥ 0,8 м от внешней стены.
3. Средства противопожарной защиты: Должны быть оборудованы аварийным резервуаром для масла, слоем гальки (≥ 250 мм), системой пожаротушения и ямой для хранения масла.
4. Требования к наклону: При наличии газового реле верхняя крышка должна иметь наклон от 1% до 1,5% по направлению воздушного потока.
5. Требования к вентиляции: В основном естественная вентиляция; температура вытяжного воздуха ≤ 45℃, разница температур впускного и выпускного воздуха ≤ 15℃.
6. Высотные ограничения: На высотах выше 1000 м необходимо изменить внешнюю изоляцию и теплоотвод, а также выбрать высотный тип конструкции.
Этот продукт поддерживает полноразмерную персонализацию и может быть точно адаптирован к условиям проекта, окружающей среде, отраслевым стандартам и потребностям клиентов. Ниже представлена область настройки и основные размеры:
| Измерение кастомизации | Доступные опции / Описание |
| Мощность и напряжение | 30 кВА – 2500 кВА; 6 кВ – 11 кВ (другие напряжения доступны по запросу) |
| Группа подключений | Dyn11, Yyn0, YNd11, Yy0, ZNyn11 и т.д. |
| Тип переключателя отводов | Отключение (обесточивание): ±2×2,5% или ±5% / При включенной нагрузке: ±8×1,25% и т.д. |
| Способ охлаждения | ОНАН, ОНАФ и так далее. |
| Тип изолирующей жидкости | Минеральное масло (IEC 60296) / Экологически чистое натуральное эфирное масло (FR3 и т.д.) / Синтетическое эфирное масло |
| Намоточный материал | Полностью медный, полностью алюминиевый, высоковольтный алюминий / низковольтная медь, медно-алюминиевый композит и т.д. |
| Защита и устойчивость к коррозии | IP20 – IP55; Классы защиты от коррозии C3 / C4 / C5 |
| Среда установки | Стандартные наружные / устойчивые к загрязнению / внутренние (требуется дополнительный защитный кожух) - Для суровых условий, таких как высокая температура, экстремальный холод, большая высота над уровнем моря, высокая влажность, солевые брызги, пыль и т.д., доступны индивидуальные решения для отвода тепла, изоляции, герметизации и защиты от коррозии. |
| Аксессуары и интеллектуальные функции | Дополнительные опции: интеллектуальный контроль температуры, онлайн-мониторинг уровня масла, удаленная передача данных, сигнализация о неисправностях, автоматическое регулирование напряжения - совместимы с беспилотными системами smart grid. |
| Применимые стандарты | Стандарты энергоэффективности UL / EN 60076 / GB 1094 / IEC 60076 / ANSI C57.12 / CSA / DOE |
| Цвет и маркировка | Указанные заказчиком цветовые коды RAL или другие цветовые коды; фирменные таблички и предупреждающие надписи на китайском, английском или двуязычном языках |
