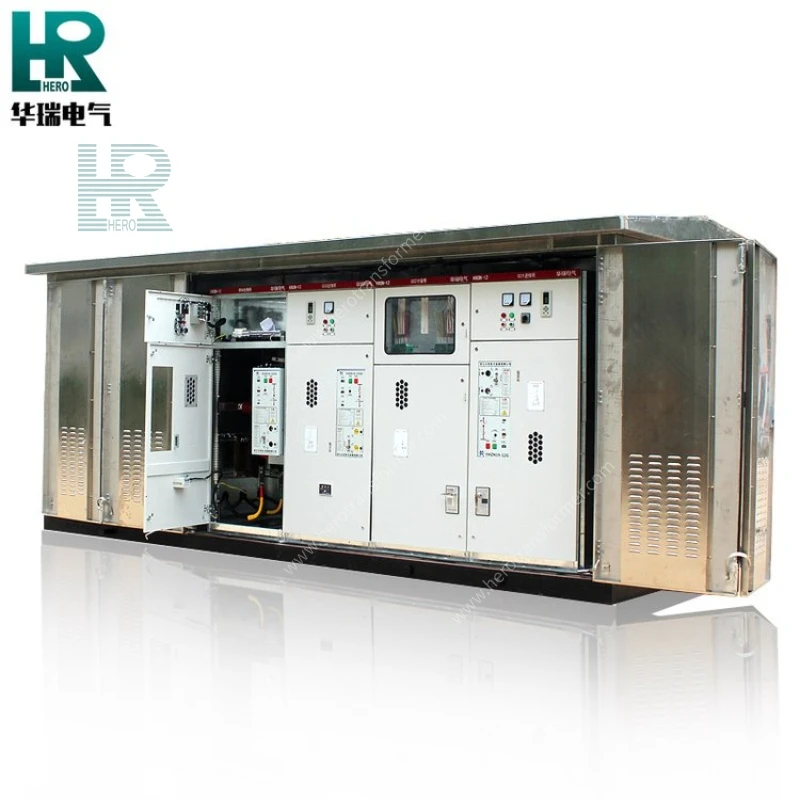

Наружная сборная коробчатая подстанция (европейский стиль)

Сборная подстанция коробчатого типа (европейского образца) представляет собой встроенную в заводскую конструкцию наружную систему распределения электроэнергии. Она состоит из трех независимых отсеков: высоковольтного, трансформаторного и низковольтного. Он включает в себя высоковольтный кольцевой сетевой коммутатор, распределительный трансформатор, шкафы для ввода и вывода низковольтных линий, компенсацию реактивной мощности, приборы учета, а также устройства защиты и управления. Номинальное высокое напряжение составляет от 6 до 40,5 кВ, а мощность - от 50 до 2500 кВА. Он может обеспечивать кольцевое сетевое электроснабжение, двойное электроснабжение и оконечное радиальное электроснабжение, снижая и распределяя мощность среднего и высокого напряжения до низковольтных нагрузок напряжением 0,4 кВ. Заменяя традиционные подстанции для гражданского строительства, вся установка собирается, подключается к сети, проходит испытания на устойчивость к напряжению и вводится в эксплуатацию на заводе. Для работы на месте требуется только заливка фундамента и подключение кабеля. Это основное стандартизированное оборудование для распределения электроэнергии в городских сетях, в новых энергетических, промышленных и коммерческих, а также муниципальных инженерных проектах.

Спросите сейчас + Следующие продукты +

Основные характеристики продукта

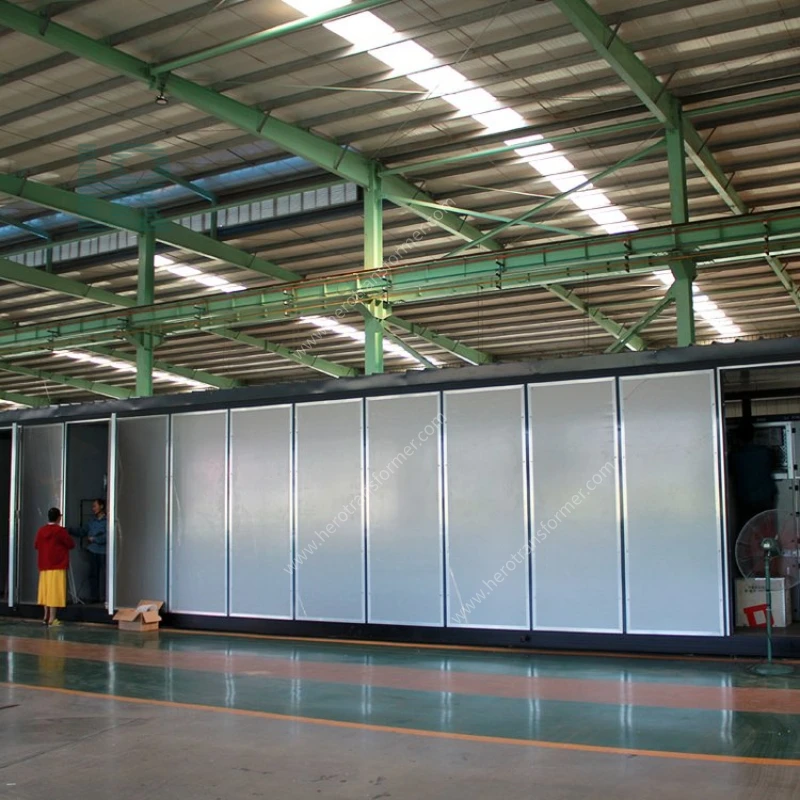

Комплексная предварительная сборка, короткий цикл строительства

Все высоковольтные и низковольтные компоненты, трансформаторы и вторичные цепи управления собираются и отлаживаются на заводе, и весь блок поставляется как единое целое. Здесь отсутствуют сложные процедуры сборки на месте, что сокращает сроки строительства более чем на 70% и значительно снижает затраты на гражданское строительство и рабочую силу.

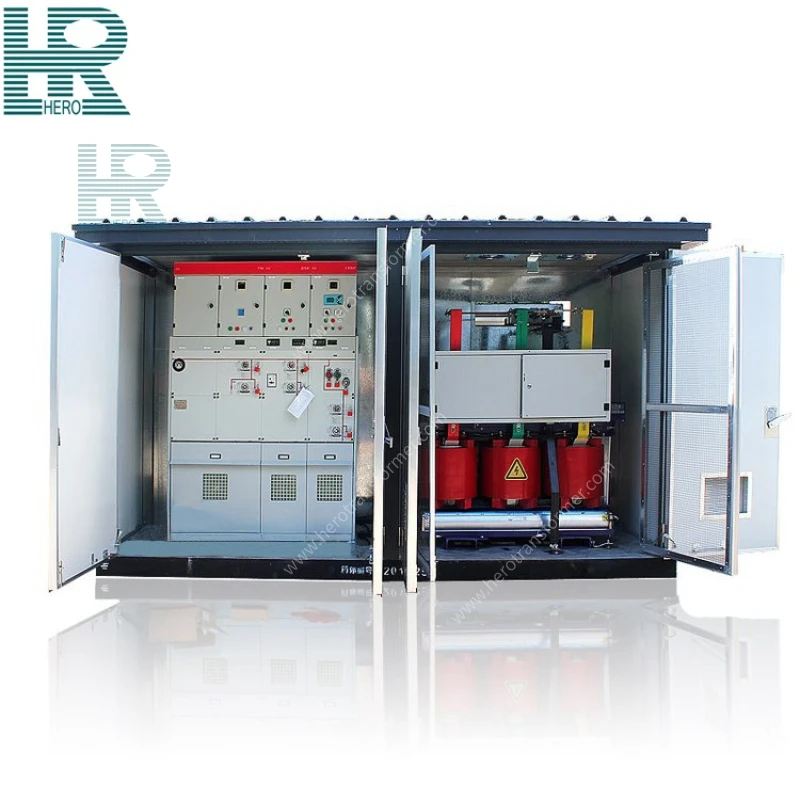

Три независимых отсека, высокий уровень защиты

Высоковольтные, трансформаторные и низковольтные отсеки полностью изолированы, оснащены механическими блокировками, дисплеем в режиме реального времени, системами сброса давления, вентиляции и контроля температуры; внешний корпус имеет степень защиты IP54, является водонепроницаемым, пыленепроницаемым и защищенным от конденсата, что исключает риск разряда через отсеки и случайный контакт.

Высокая эффективность и энергосбережение, низкие потери и низкий уровень шума

Встроенный распределительный трансформатор с низким энергопотреблением 10/15/33 кВ, погружаемый в масло/сухой трансформатор, с дополнительным сердечником из ориентированной кремниевой стали или аморфного железа; оптимизированный воздуховод для естественного отвода тепла, уровень шума ≤55 дБ на 1 метр, а также холостой ход и потери при нагрузке соответствуют отечественному и международному классу энергоэффективности 1 стандарты.

Компактная конструкция и минимальные габариты

Площадь подстанции составляет от 1/10 до 1/5 площади традиционной инженерной подстанции, что позволяет размещать ее в зеленых зонах, на обочинах дорог или в производственных помещениях. Не требуется большого распределительного помещения, что делает ее подходящей для городских районов с ограниченной территорией и промышленных парков.

Всепогодный дизайн на открытом воздухе

Корпус изготовлен из утолщенной оцинкованной стальной пластины / нержавеющей стали / композитной изоляционной плиты с многослойным антикоррозийным покрытием; он включает в себя встроенный изоляционный слой, вентилятор принудительной вентиляции и регулятор температуры и влажности, адаптирующийся к широкому диапазону температур от -35℃ до +40℃, высокой влажности, прибрежные соленые брызги и пыльная среда.

Комплексные функции защиты и удобное техническое обслуживание

Стандартная конфигурация включает в себя комбинацию высоковольтного выключателя нагрузки и предохранителя, контроль температуры трансформатора, сброс давления, защиту от перегрузки по низкому напряжению, короткого замыкания, утечки и потери фазы; дополнительный интеллектуальный дистанционный мониторинг и управление, автоматическую компенсацию реактивной мощности и удаленную загрузку неисправностей.

Гибкие режимы питания

Поддерживает питание от одного источника питания, переключение между двумя источниками питания и питание от кольцевой сети; резервирует интерфейсы для подключения к фотоэлектрической сети и сети хранения энергии; адаптируется к распределенным возобновляемым источникам энергии, поддерживая сценарии повышения / понижения напряжения.

Таблица параметров продукта

Отсек	Предмет	Единица измерения	Параметр
Высоковольтный отсек	Номинальная частота	Гц	50/60 Гц
	Номинальное напряжение	КВ	3,3 КВ, 6,0 КВ, 6,6 КВ; 10 КВ, 11 КВ, 13,8 КВ, 15 КВ, 20 КВ, 22 кВ; 30 КВ, 33 КВ, 35 КВ, 36 КВ
	Максимальное рабочее напряжение	КВ	7,2 КВ; 12 КВ, 24 КВ; 40,5КВ
	Номинальный ток	A	400,630,1000,1250,1600,2000,2150,...и т.д.
	Ток передачи	A	1200-3150А
	Выдерживаемое напряжение на частоте питания 1 мин, фаза заземления	КВ	42/48,85/95
	Выдерживаемое напряжение на частоте питания 1 мин, фаза/разрыв	КВ	75/85,170/185
	БИЛЛ	КВ	75/85,170/185
	Номинальный ток короткого замыкания	КА	20,31.5
Трансформаторный отсек	Номинальное напряжение	КВ	3,3 КВ, 6,0 КВ, 6,6 КВ; 10 КВ, 11 КВ, 13,8 КВ, 15 КВ, 20 КВ, 22 кВ; 30 КВ, 33 КВ, 35 КВ, 36 КВ
	Номинальная мощность	КВА	От 200 КВА до 2,5МВА
	Диапазон нарезания резьбы	%	±2X2,5%,±5%
	Векторная группа		Yyn0,Dyn11
	Сопротивление короткому замыканию	%	4.0,4.2,4.5,6,8
Отсек низкого напряжения	номинальное напряжение	V	220,380,400,415,433,440,660,690,800
	номинальный ток в основной цепи	A	50-4000
	ток ответвления	A	5-800

Основные компоненты

Блок высоковольтного отсека

Основной блок с газоизолированным кольцом SF6, индикатор напряжения, выключатель заземления, высоковольтный предохранитель, ограничивающий ток, кабельный отвод, механизм блокировки управления, устройство для сброса давления, отсек для ввода и вывода высоковольтных кабелей.

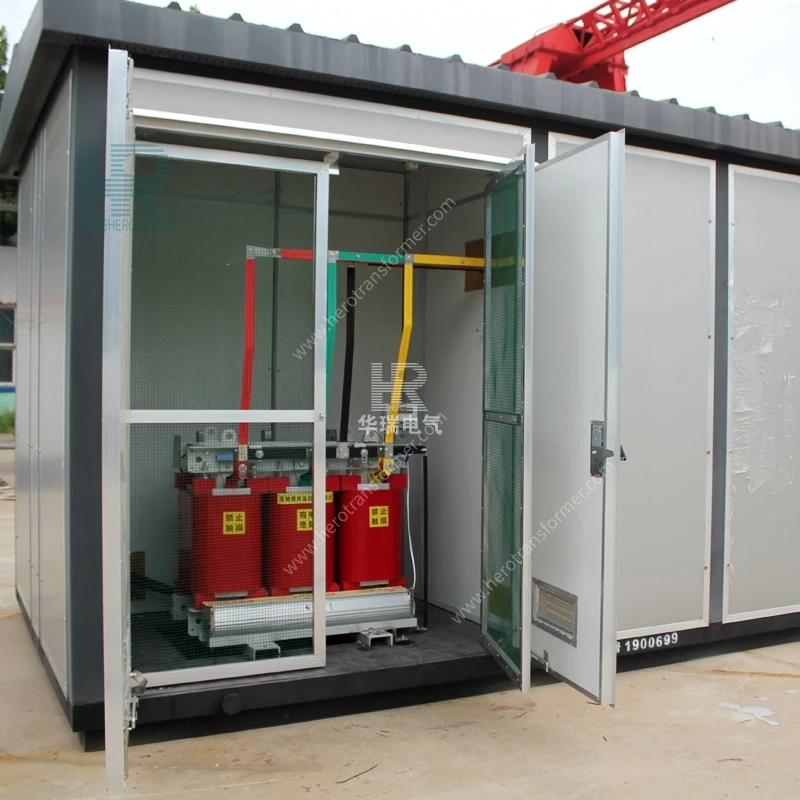

Блок трансформаторного отсека

Распределительный трансформатор с низким уровнем потерь (опционально из кремниевой стали/аморфного материала), масляный бак радиатора гофрированного/пластинчатого типа, датчик уровня масла, клапан сброса давления, устройство контроля температуры и индикации, вентилятор принудительной вентиляции, теплоизоляционная перегородка и перегородка для снижения уровня шума, медная шина заземления.

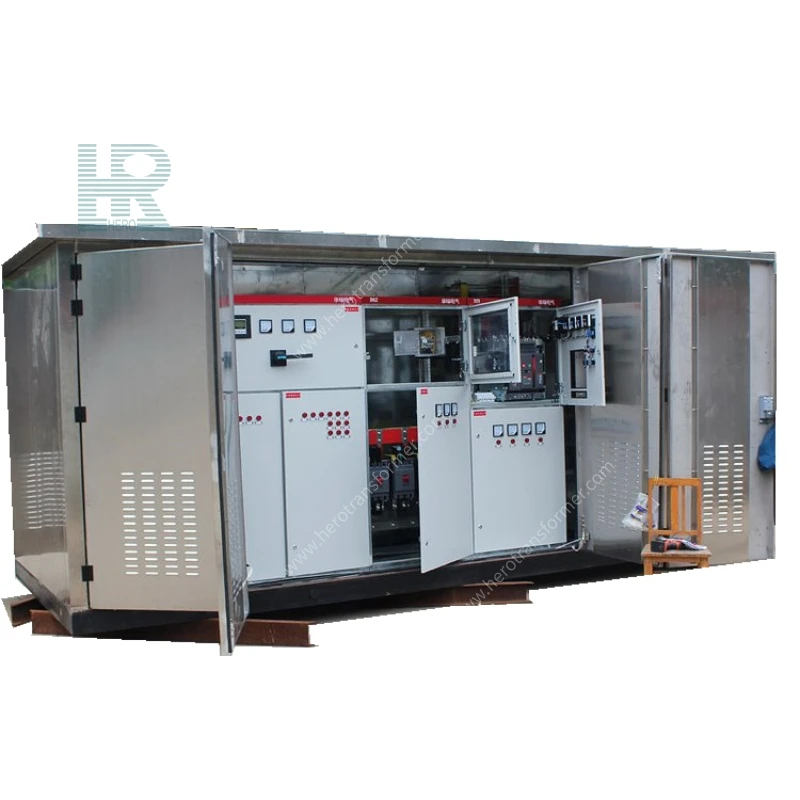

Низковольтный отсекный блок

Главный выключатель низкого напряжения на входе, автоматический выключатель в литом корпусе с несколькими выходами, интеллектуальный измерительный прибор, конденсаторная батарея для компенсации реактивной мощности, защита от протечек, дополнительный контроль и управление с помощью ПЛК, контроллер температуры и влажности, модуль удаленной связи, панель управления.

Конструкция ограждения

Основная рама сварена из стали; варианты внешней обшивки включают оцинкованный стальной лист, нержавеющую сталь марки 304 и сэндвич-панель с композитной изоляцией; двухслойная непромокаемая крыша, вентилируемые жалюзийные карнизы, независимые двери для обслуживания каждого отсека, полный комплект дверных замков и клеммы заземления.

Вспомогательные принадлежности

Основные преимущества продукта и срок службы

1. Основные преимущества продукта

① Снижение общих инвестиционных затрат: Отпадает необходимость в крупномасштабном строительстве распределительных устройств, стен, крыш и кабельных траншей; общие инвестиции в оборудование и гражданское строительство сокращаются более чем на 40% по сравнению с традиционными подстанциями, а сроки строительства значительно сокращаются.

② Чрезвычайно эффективное использование пространства: Интегрированная компактная планировка и аккуратная, компактная форма позволяют встраивать его в зеленые зоны, парковые дорожки и заводские уголки, не занимая основного производственного или жилого пространства. ③ Стабильная работа и низкий уровень отказов: Полностью герметичная конструкция отсека изолирует его от дождевой воды, пыли и агрессивных газов; стандартные компоненты перед отправкой с завода проходят полномасштабные испытания на устойчивость к напряжению, частичному разряду и повышению температуры, что приводит к небольшому количеству долговременных отказов.

④ Модульное техническое обслуживание и удобная разборка/повторная сборка: Независимые двери для высоковольтных и низковольтных трансформаторов; модульное подключение/разборка компонентов; индивидуальная замена неисправных деталей без общего отключения и разборки, что значительно сокращает время технического обслуживания.

⑤ Экологически чистый и шумоподавляющий материал, подходящий для городских ландшафтов: Ограждение может быть окрашено в наружные цвета RAL, чтобы гармонировать с растительностью и фасадами зданий; внутренние шумоподавляющие перегородки и малошумящие трансформаторы обеспечивают соответствие стандартам муниципального контроля уровня шума в ночное время в жилых районах.

⑥ Широкое расширение и совместимость: Автоматическое переключение двух источников питания, шкафы, подключенные к фотоэлектрической сети, динамическая компенсация SVG и системы удаленного мониторинга 4G могут быть добавлены по мере необходимости, что позволяет адаптироваться к новым источникам энергии и интеллектуальным сетям.

2. Расчетный срок службы

Стандартный антикоррозийный корпус из углеродистой стали имеет расчетный срок службы 20 лет при нормальных условиях эксплуатации; прочный антикоррозийный корпус из нержавеющей стали марки 304 может выдерживать 25-30 лет в условиях соленых брызг на побережье; внутренние компоненты трансформатора и выключателя имеют срок службы более 20 лет при стандартной эксплуатации и техническое обслуживание. Регулярная очистка вентиляционных каналов, калибровка защитных устройств и замена уплотнений могут еще больше продлить срок службы.

Распространенные области применения в промышленности

1. Городские и сельские муниципальные сети распределения электроэнергии: замена традиционных инженерных подстанций в городских жилых районах, на дачах, в парках и скверах, уличное освещение и реконструкция электросетей в старых городских районах.

2. Промышленные и коммерческие предприятия: Централизованное распределение электроэнергии в промышленных парках, крупных фабриках, торговых центрах, офисных зданиях, гостиницах, больницах и школах.

3. Проекты по производству новой энергии: Повышающие трансформаторы для наземных фотоэлектрических электростанций, распределенные фотоэлектрические установки на крышах, ветряные электростанции и электростанции для накопления энергии.

4. Сценарии развития транспортной инфраструктуры: Временное/постоянное распределение электроэнергии в зонах обслуживания автомобильных дорог, туннелях, системах метро, аэропортах, портах и логистических парках.

5. Временное строительное электроснабжение: Временное электроснабжение строительных площадок, горных работ, проектов на нефтяных месторождениях и крупномасштабных мероприятий; все устройство можно поднимать, перемещать и использовать повторно.

Индивидуальные размеры

Эта серия сборных трансформаторов поддерживает всестороннюю индивидуальную настройку для любых сценариев, удовлетворяя всем стандартным требованиям для отечественных электросетей и экспорта за рубеж:

Измерение кастомизации	Дополнительный ассортимент / Описание
Уровни высоковольтного напряжения	6 кВ, 10 кВ (12 кВ), 20 кВ, 35 кВ (40,5 кВ); Экспорт: 7.2 / 11 / 13.2 / 13.8 / 15 / 17.5 / 24.94 / 33 кВ (полный ассортимент)
Выходное напряжение низкого уровня	0,4 кВ, 0,69 кВ, 0,8 кВ, 1,14 кВ; Северная и Южная Америка: 120/240 В, 277 В, 347 В, 600 В
Номинальная мощность	50 кВА ~ 2500 кВА (доступны все стандартные мощности)
Схема трансформатора	Трансформатор из гофрированного резервуара с масляным погружением / Трансформатор сухого типа из литой смолы; Сердечник из кремниевой стали / аморфный энергосберегающий сердечник; Полностью медная обмотка / обмотка из алюминиевой фольги
Конфигурация высоковольтного распределительного устройства	Главный блок с кольцом SF6, вакуумный выключатель нагрузки, автоматический выключатель, моторизованное управление, блок автоматического переключения передач с двойным питанием (ATS)
Конфигурация распределения низкого напряжения	Многоконтурные отходящие линии, интеллектуальный замер, компенсация реактивной мощности / SVG, защита от утечки на землю, удаленный SCADA 4G (телеметрия, телесигнализация, телеуправление, телеметрические измерения)
Материал и внешний вид резервуара	Оцинкованная углеродистая сталь, нержавеющая сталь 304, сэндвич-панель с композитной изоляцией; Изготовленный на заказ наружный цветовой код RAL, двуязычная (китайская/английская) табличка с логотипом
Степень защиты от коррозии	Стандартный IP33, улучшенный IP54; Защита от коррозии на суше C3, сверхпрочное антикоррозийное покрытие на побережье C4/C5
Применимые стандарты	GB (китайский национальный стандарт), IEC (международный стандарт), ANSI/CSA/DOE (экспортная сертификация для Северной и Южной Америки), с возможностью переключения частоты 50/60 Гц
Дополнительные дополнительные функции	Интеллектуальный контроль температуры / уровня масла, звуковая и визуальная сигнализация о неисправностях, специальный шкаф для подключения к электрической сети, наружный непромокаемый солнцезащитный козырек, интегрированное подъемное основание, встроенная система пожаротушения
