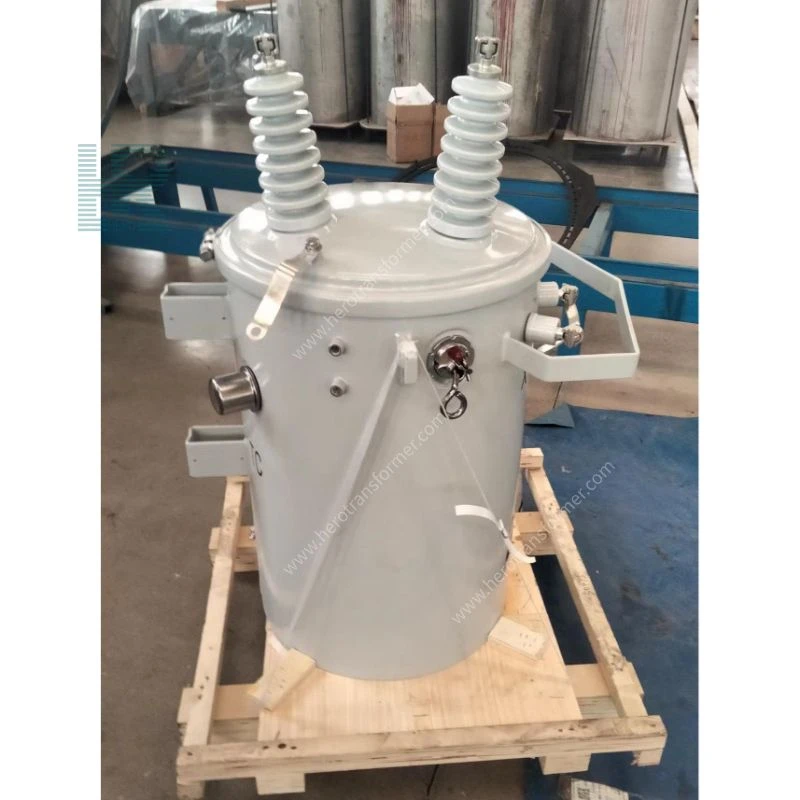

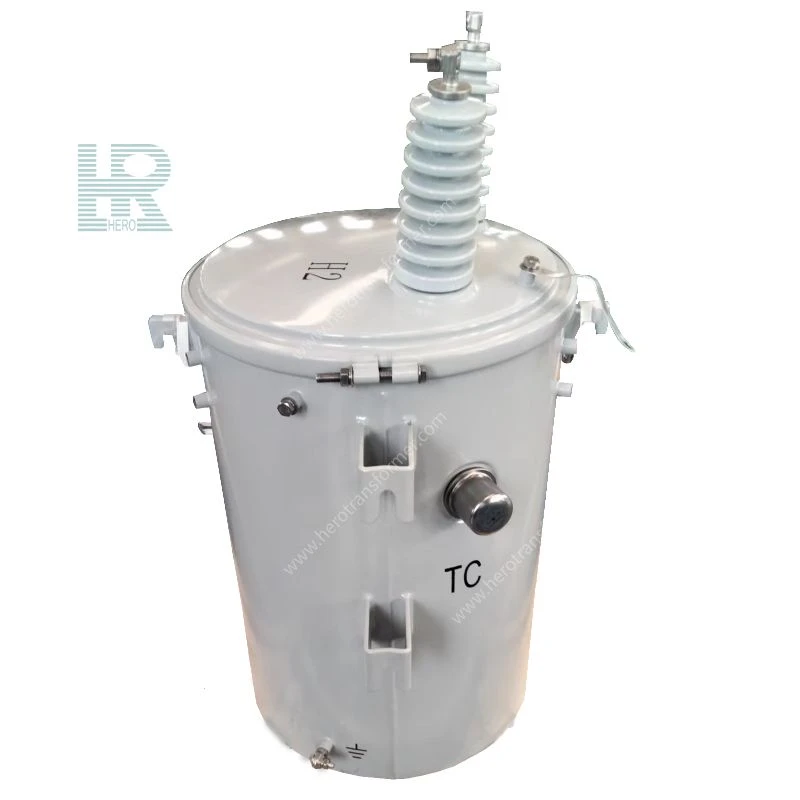

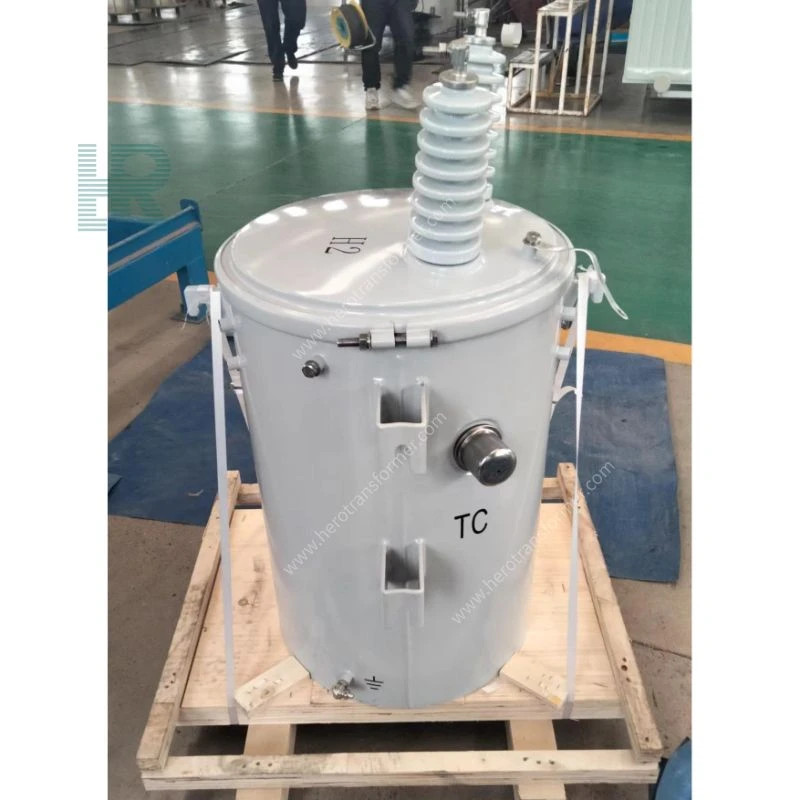

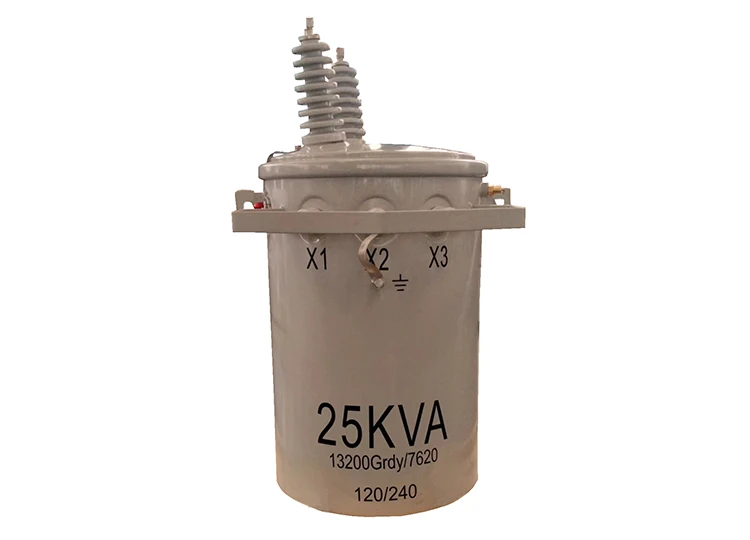

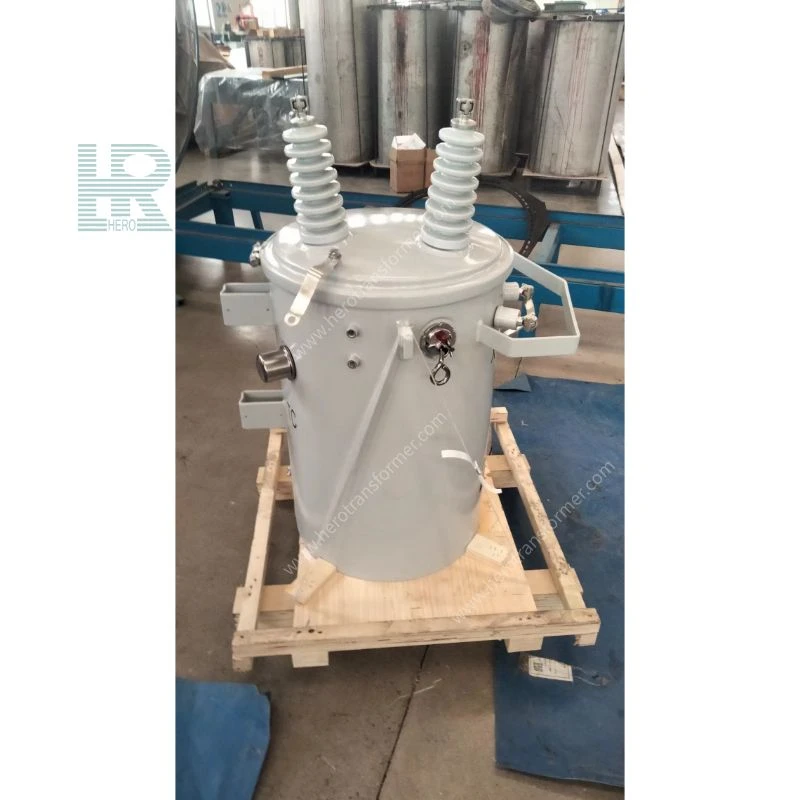

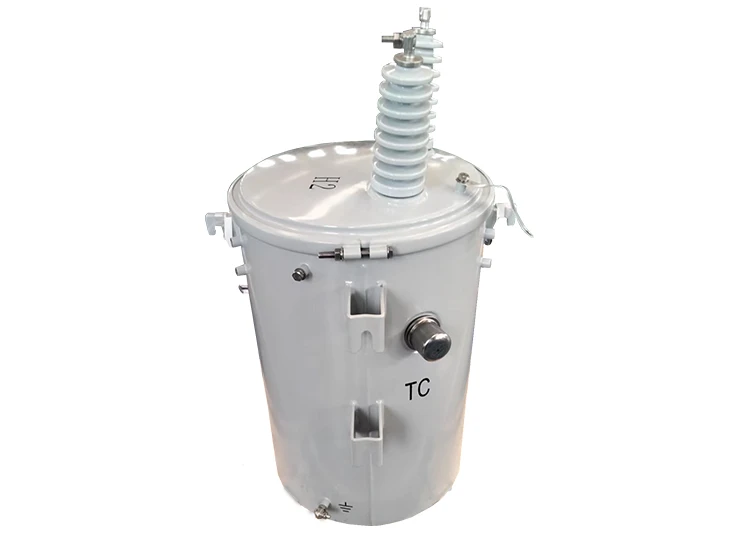

Однофазный трансформатор, установленный на полюсе
Однофазный трансформатор, устанавливаемый на столбе, также известный как распределительный трансформатор для воздушных линий электропередачи, представляет собой маслонаполненный распределительный трансформатор, специально предназначенный для установки на воздушных линиях электропередачи. Оборудование имеет компактную цилиндрическую или эллиптическую конструкцию резервуара и подвешивается к столбу электропередачи с помощью специального кронштейна. Это играет решающую роль в снижении напряжения среднего и высокого напряжения (например, 7,2 кВ, 12,47 кВ, 34,5 кВ) до низкого напряжения (например, 120/240 В) на стороне пользователя.
Являясь конечным узлом распределительной сети, этот продукт широко обслуживает сельские электросети, отдаленные горные районы, разбросанные деревни, сельскохозяйственное производство, а также потребление электроэнергии городскими и сельскими жителями. Он может работать независимо от однофазной линии или поддерживать работу трех однофазных трансформаторов, объединенных в трехфазный трансформаторный блок, для удовлетворения различных требований к режиму электроснабжения. Это идеальное решение для решения таких проблем, как чрезмерно большой радиус подачи электроэнергии и высокие потери в линии.
Он может быть использован в качестве однофазного трансформатора для подачи электроэнергии в жилые или легкие промышленные районы, или три блока могут быть сгруппированы вместе, чтобы сформировать трехфазную распределительную систему, подходящую для модернизации электросетей, временного электроснабжения и электроснабжения в отдаленных районах.
В сердечнике используются листы кремнистой стали с высокой проницаемостью для зерен (CRGO) или полосы из аморфного сплава с меньшими потерями в сочетании с оптимизированной конструкцией катушки, что значительно снижает время холостого хода и потери при нагрузке и соответствует последним стандартам энергоэффективности Министерства энергетики США.
В качестве охлаждающей и изолирующей среды используется минеральное масло или натуральное эфирное масло с высокой температурой воспламенения (например, FR3), обладающее высокой удельной теплоемкостью и хорошей текучестью. Масляный бак в сочетании с гофрированными или пластинчатыми радиаторами эффективно увеличивает площадь рассеивания тепла и обладает отличной способностью выдерживать кратковременные перегрузки.
Конструкция подвесной установки на столбах отличается небольшими габаритами и малым весом, что исключает необходимость в отдельной трансформаторной подстанции и значительно экономит инвестиции в инфраструктуру. Гибкие методы монтажа с использованием одного или двух полюсов сокращают сроки строительства. 5. Полностью герметичная конструкция, долговечная и надежная: Топливный бак имеет полностью герметичную сварную конструкцию, эффективно изолирующую его от внешней влаги, пыли и солевых брызг, обладающую выдающейся стойкостью к старению и коррозии. В сочетании с высококачественными изоляционными материалами он адаптируется к различным суровым климатическим условиям на открытом воздухе и имеет длительный срок службы.
Он может быть сконфигурирован с функцией полностью автоматической защиты (CSP), включающей высоковольтные предохранители, ограничители перенапряжения и устройства защиты от перегрузки, которые могут автоматически изолировать внутренние неисправности и повысить безопасность работы электросети.
| Параметр | Спецификация / Подробные сведения |
| Номинальная мощность | 5 кВА ~ 500 кВА (поддерживается настройка, общие технические характеристики: 15, 25, 37.5, 50, 75, 100, 167 кВА) |
| Сторона высокого напряжения | 2,4 кВ ~ 34,5 кВ (общий: 7.2, 7.62, 12.47, 13.2, 13.8, 14.4, 19.92, 24.94 кВ) |
| Сторона низкого напряжения | 120/240 В, 240/480 В, 277 В, 347 В, 600 В (конструкция с двумя обмотками или с одной обмоткой) |
| Сторона высокого напряжения с диапазоном отвода | ±2×2,5% или ±4×2,5% (без регулирования напряжения возбуждения) |
| Группа подключений | II0 (Однофазный) |
| Количество фаз | Однофазные (могут быть объединены в трехфазную систему с тремя блоками) |
| Номинальная частота | 50 Гц / 60 Гц |
| Способ охлаждения | ONAN (самоохлаждающийся аппарат, погруженный в масло) |
| Класс термостойкости изоляции | Класс А (105℃) |
| Тип изоляционного масла | Минеральное масло (IEC 60296) или экологически чистое натуральное эфирное масло (FR3, с высокой температурой воспламенения, биоразлагаемое) |
| Класс защиты | IP54 (наружный тип) |
| Стандарты | ANSI C57.12.00 / C57.12.20, стандарт IEEE Std C57.12.20, CSA C2.2, стандарт энергоэффективности DOE 2016, IEC 60076 |
Ядро
Используются высокопроницаемые листы кремнистой стали с зернистой структурой (CRGO) или полосы из аморфных сплавов с полностью наклонным соединением под углом 45 градусов и без перфорации, что эффективно снижает потери на гистерезис и вихревые токи.
Обмотки высокого и низкого напряжения
Обмотан высококачественной медной или алюминиевой проволокой с использованием цилиндрической или слоистой структуры, что обеспечивает высокую прочность изоляции и устойчивость к короткому замыканию.
Изоляционное масло
Минеральное масло или экологически чистое натуральное эфирное масло FR3, выполняющее три основные задачи: изоляцию, отвод тепла и гашение дуги.
Трансформаторный бак
Изготовлен из холоднокатаной стали или листовой нержавеющей стали с полностью герметичной конструкцией и гофрированными ребрами или ребрами теплоотвода на внешней стенке для улучшения отвода тепла.
Изготовлен из холоднокатаной стали или листовой нержавеющей стали с полностью герметичной конструкцией и гофрированными ребрами или ребрами теплоотвода на внешней стенке для улучшения отвода тепла.
Фарфоровые или композитные изолирующие вводы используются для подключения воздушных линий электропередач. В американских трансформаторах обычно используются вставные вводы.
Устройство для смены крана
Обычно для регулировки выходного напряжения используется невозбуждаемый переключатель отводов, установленный на крышке или сбоку резервуара.
Защитные принадлежности
Включает в себя предохранительные клапаны (взрывозащищенный предохранитель давления), датчики уровня масла (оконного типа или измерительного типа), сливные клапаны/клапаны для отбора проб, крючки, клеммы заземления и т.д. Дополнительные принадлежности включают ограничители перенапряжения, высоковольтные предохранители для ограничения тока, устройства защиты от перегрузки и т.д. [ЦИТАТА:2]
1. Основные преимущества продукта
① Чрезвычайно высокая экономическая эффективность: По сравнению со сборными подстанциями или трансформаторами сухого типа, трансформаторы, устанавливаемые на столбах, имеют простую конструкцию, низкую стоимость изготовления и не требуют больших инвестиций в наземную инфраструктуру, что делает их экономичным выбором для крупномасштабной модернизации системы распределения электроэнергии.
② Значительное снижение потерь и энергосбережение: При использовании метода установки "малая мощность, плотная распределительная сеть, небольшой радиус действия" трансформатор размещается близко к центру нагрузки, что позволяет значительно сократить радиус действия низковольтного источника питания и снизить потери в низковольтных линиях до 60% и более.
③ Гибкий и удобный монтаж: Небольшой по размеру и весу, он может быть установлен с помощью подвески на одной или двух опорах, что обеспечивает быстрое строительство и экономию места на участке, что делает его особенно подходящим для густонаселенных районов или горных районов со сложными географическими условиями.
④ Стабильная и надежная работа: Полностью герметичная конструкция резервуара эффективно предотвращает попадание воды и пыли, обеспечивая длительную стабильную работу в суровых наружных условиях, таких как прибрежные соленые брызги, большая высота над уровнем моря и экстремальные перепады температур.
⑤ Отличная отказоустойчивость: Оснащенный устройством полной самозащиты (CSP), он может автоматически отключать цепь в случае внутренней неисправности, предотвращая эскалацию аварии и повышая безопасность электросети. ⑥ Гибкая сеть: Ее можно использовать для однофазного электроснабжения или объединить три блока в трехфазную трансформаторную группу, что значительно облегчает модернизацию электросетей в сельской местности и временное электроснабжение.
2. Срок службы
При соблюдении стандартных условий эксплуатации и технического обслуживания (таких как регулярное тестирование качества масла и проверка уплотнений) общий расчетный срок службы оборудования может достигать 20-30 лет. Оптимизированные индивидуальные модели с использованием высококачественных листов кремнистой стали или сердечников из аморфных сплавов и экологически чистого изоляционного масла могут еще больше продлить срок службы. Старение трансформатора в основном связано с износом изоляционного масла и уплотнений; регулярное техническое обслуживание и замена могут значительно продлить срок его службы.
1. Ежедневное техническое обслуживание
① Ежедневный осмотр: Регулярно проверяйте внешние части оборудования на наличие утечек масла и посторонних шумов, следите за тем, чтобы показания датчика уровня масла находились в пределах нормы, и регистрируйте рабочую температуру.
② Проверка качества масла: Рекомендуется каждые 1-2 года отбирать пробы и проверять диэлектрическую прочность, содержание влаги и растворенных газов в изоляционном масле (DGA), а также фильтровать, регенерировать или заменять их в зависимости от результатов испытаний.
③ Проверка компонентов: Регулярно проводите калибровку клапанов сброса давления, датчиков уровня масла и других защитных устройств; проверяйте работоспособность переключателя кранов на гибкость; и подтягивайте клеммы внешней проводки.
④ Очистка и техническое обслуживание: Регулярно удаляйте пыль и мусор с поверхности масляного бака и радиатора, чтобы обеспечить беспрепятственный отвод тепла.
2. Правила техники безопасности
① Безопасность при работе под напряжением: При работе на трансформаторной платформе строго соблюдайте "Правила работы по электробезопасности". К выполнению работ можно приступать только после отключения питания, проверки напряжения и заземления.
② Пожарная безопасность: Обычное минеральное масло является легковоспламеняющейся жидкостью. Рядом с оборудованием строго запрещено использовать открытый огонь и хранить легковоспламеняющиеся материалы. Порошковые огнетушители и другие средства пожаротушения должны быть под рукой.
③ Защита от падений и ударов: Персонал, работающий на высоте, должен быть пристегнут ремнями безопасности. Инструменты и материалы должны передаваться с помощью веревок; метание строго запрещено во избежание травмирования людей падающими предметами.
④ Соблюдение экологических норм: При замене или утилизации изоляционного масла используйте специальные контейнеры для вторичной переработки. Случайный сброс строго запрещен во избежание загрязнения почвы и воды.
1. Модернизация сельских электросетей: Являясь основным компонентом стратегии "малая мощность, плотное распределение", она решает проблемы большого радиуса электроснабжения и нестабильного напряжения в отдаленных горных и пастбищных районах.
2. Городское электроснабжение жилых домов: Обеспечивает доступ к конечным точкам распределения электроэнергии для жилых сообществ и вилл в пригородных и пригородно-сельских районах.
3. Сельское хозяйство и ирригация: Обеспечивает электроэнергией сельскохозяйственное производство, такое как посадка теплиц, орошение и дренаж сельскохозяйственных угодий, а также переработка сельскохозяйственной и побочной продукции.
4. Временное электроснабжение и инфраструктура: Служит в качестве временных или мобильных объектов распределения электроэнергии на строительных площадках, нефтяных месторождениях и в горнодобывающей промышленности.
5. Системы уличного освещения: Обеспечивают однофазное питание для муниципального дорожного освещения, освещения шоссе и т.д.
6. Подключение к новой распределенной энергетической сети: Поэтапное подключение к сети небольших распределенных фотоэлектрических электростанций или систем накопления энергии.
1. Экологические риски
1. Риск поражения молнией: Воздушные линии электропередачи расположены на высоких открытых площадках и подвержены прямым ударам молнии или индуцированным грозовым перенапряжениям. 1. **В качестве стандартного оборудования рекомендуется использовать устройство защиты от перенапряжений из оксида цинка (MOA)**, или же следует выбрать модель с функцией полной самозащиты (CSP), которая будет включать устройство защиты от перенапряжений [ИСТОЧНИК не указан 2 дня].
2. **Опасность утечки и загрязнения окружающей среды: ** Утечка минерального масла может привести к загрязнению окружающей среды. В районах с высокими требованиями к охране окружающей среды (таких как водные источники и сельскохозяйственные угодья) настоятельно рекомендуется использовать экологически чистые натуральные эфирные масла с высокой температурой воспламенения, такие как FR3, и усилить контроль герметичности масляного бака.
3. **Экстремальный климатический риск: ** В холодных регионах следует обращать внимание на текучесть изоляционного масла при низких температурах; можно выбирать низкотемпературные антифризные масла. В условиях высокой влажности или воздействия соляных брызг (прибрежные районы) требуются антикоррозийные покрытия класса С4 или выше и крепежные детали из нержавеющей стали.
4. **Опасность возгорания: ** Минеральное масло легко воспламеняется. В местах со строгими требованиями к противопожарной защите рекомендуется использовать изоляционное масло на основе натурального эфира FR3 с температурой воспламенения выше 300℃ или применять противопожарные меры.
5. ** Требования к механической прочности: ** При установке на опоре масляный бак должен выдерживать ветровые нагрузки, обледенение и натяжение проводов. Необходимо обеспечить прочность конструкции масляного бака и надежную сварку несущей рамы. В сейсмоопасных районах требуется усиленное антивибрационное основание.
2. Ограничения по установке
1. Ограничения по несущей способности: Перед установкой проверьте механическую прочность, глубину заглубления и состояние проводов опоры, чтобы убедиться, что она выдержит общий вес трансформатора (включая опору) и натяжение проводов.
2. Ограничения по безопасному расстоянию: Установка должна соответствовать минимальным требованиям по безопасному расстоянию от токоведущих частей до земли, зданий и линий пересечения, чтобы обеспечить достаточное пространство для работы персонала и технического обслуживания.
3. Ограничения по высоте над уровнем моря: В районах, расположенных на высоте более 1000 метров, пониженная плотность воздуха приводит к снижению прочности внешней изоляции, поэтому требуются специальные усиленные изоляционные материалы (увеличивающие расстояние утечки).
4. Ограничения по уровню шума: Если опора находится вблизи окон жилых помещений, обратите внимание на предельный уровень шума трансформатора в режиме холостого хода (например, ≤55 дБ в ночное время); можно выбрать конструкцию с низким уровнем шума.
Этот продукт поддерживает глубокую персонализацию и может обеспечить точную адаптацию в соответствии со стандартами проекта (ANSI/IEEE/IEC/DOE), условиями установки, требованиями к мощности и конфигурациями аксессуаров. Ниже приведены основные параметры:
| Измерение кастомизации | Дополнительный ассортимент / Описание |
| Емкость и напряжение | 5 кВА ~ 500 кВА; Высокое напряжение ≤ 34,5 кВ, низкое напряжение ≤ 600 В |
| Нажмите переключатель | Отсутствие возбуждения (±2×2,5% или ±4×2,5%) |
| Тип изоляционного масла | Минеральное масло (IEC 60296) / Экологически чистое натуральное эфирное масло (FR3) / Синтетическое эфирное масло |
| Намоточный материал | Вся медь, Весь алюминий, Высоковольтный алюминий / Низковольтная медь |
| Конструкция резервуара | Теплоотвод из гофрированной пластины, пластинчатый теплоотвод; Обычная стальная пластина или нержавеющая сталь 304 |
| Защита и предохранение от коррозии | Степень коррозионной стойкости C3 / C4 / C5; Усиление изоляции на большой высоте и при высоком уровне загрязнения |
| Защита и аксессуары | Полностью автоматическая защита (CSP, включая предохранитель + ограничитель перенапряжения), выключатель нагрузки, вводная втулка, интеллектуальный контроль температуры/уровня масла, дистанционная сигнализация неисправности и т.д. |
| Комбинация фаз | Однофазная работа одного блока или трех блоков, сгруппированных вместе для формирования блока трехфазных трансформаторов. |
| Стандарты | ANSI C57.12.20 / IEEE C57.12.20 / CSA C2.2 / DOE 2016 / IEC 60076 |
| Цвета и маркировка | Заданные пользователем цветовые коды (например, Munsell или RAL), заводские таблички на китайском/английском языках и предупреждающие надписи. |
