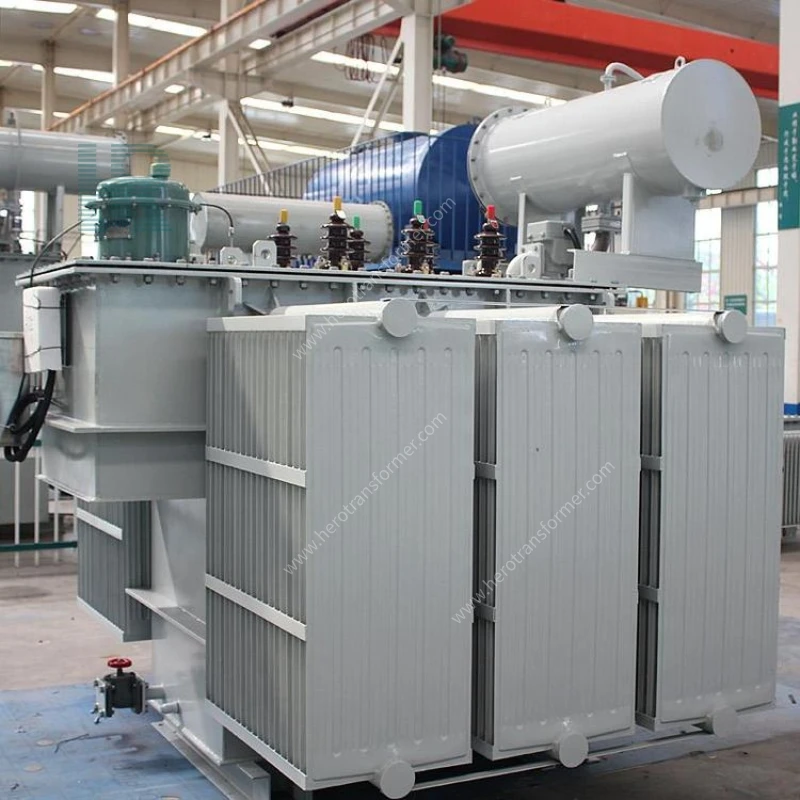

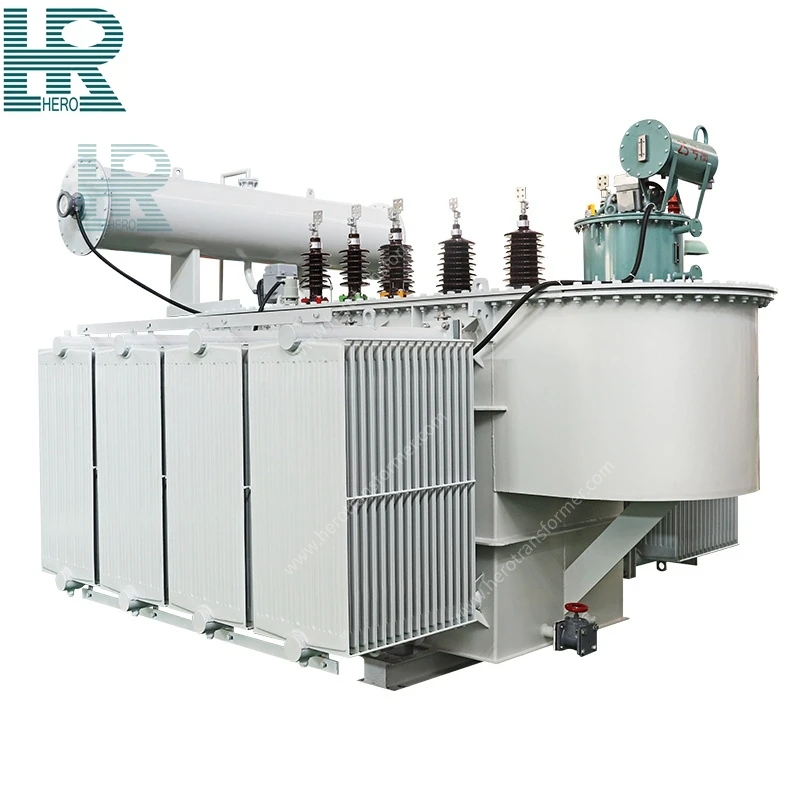

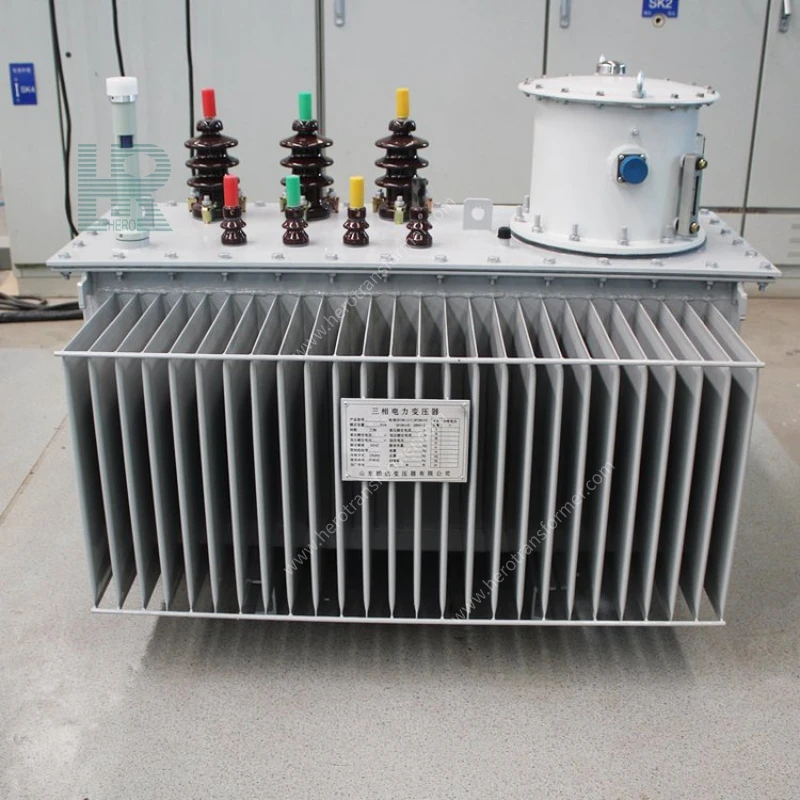

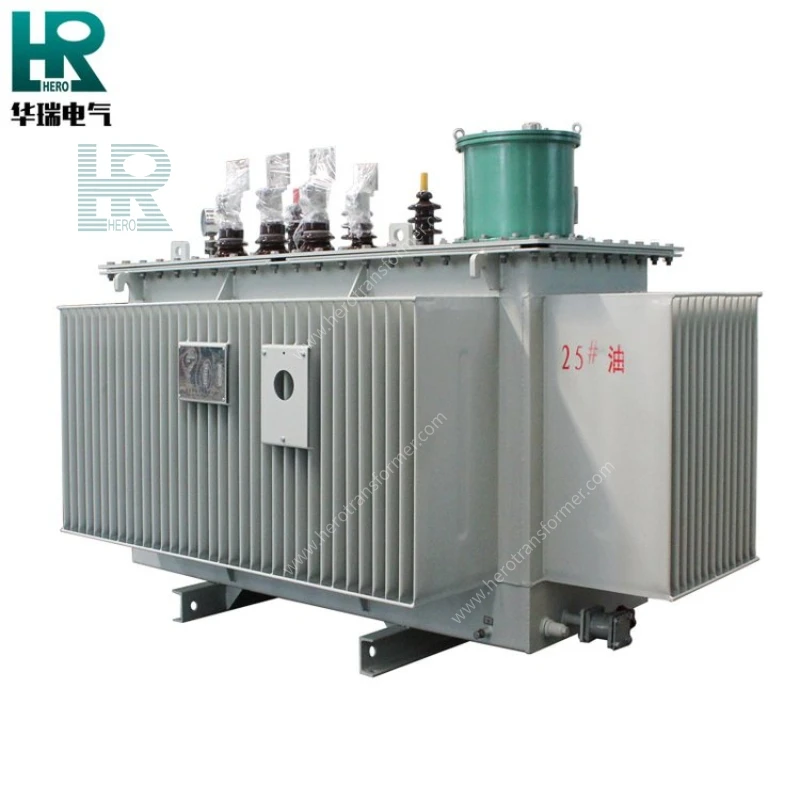

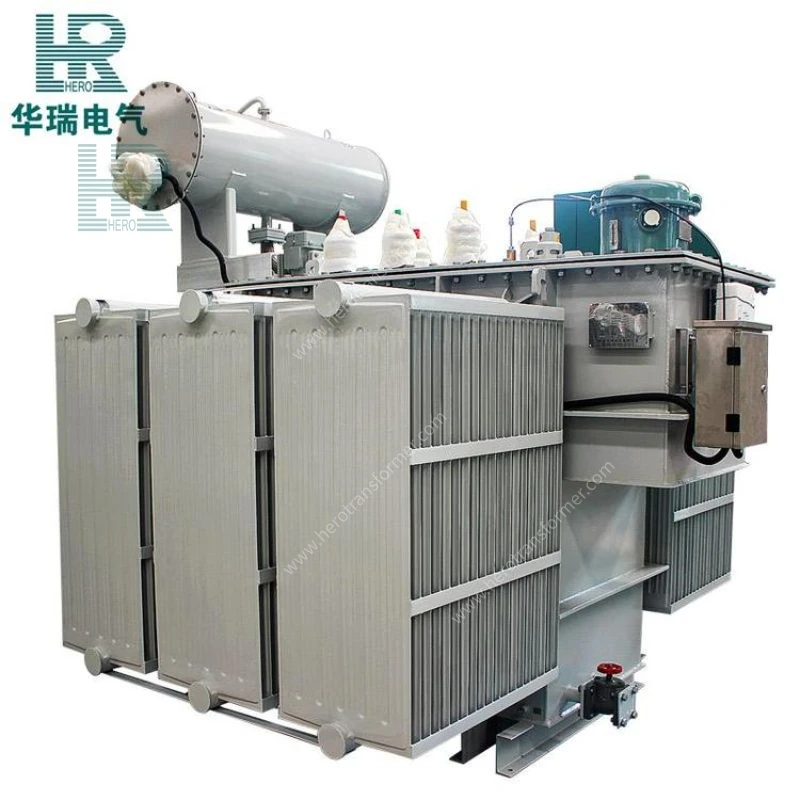

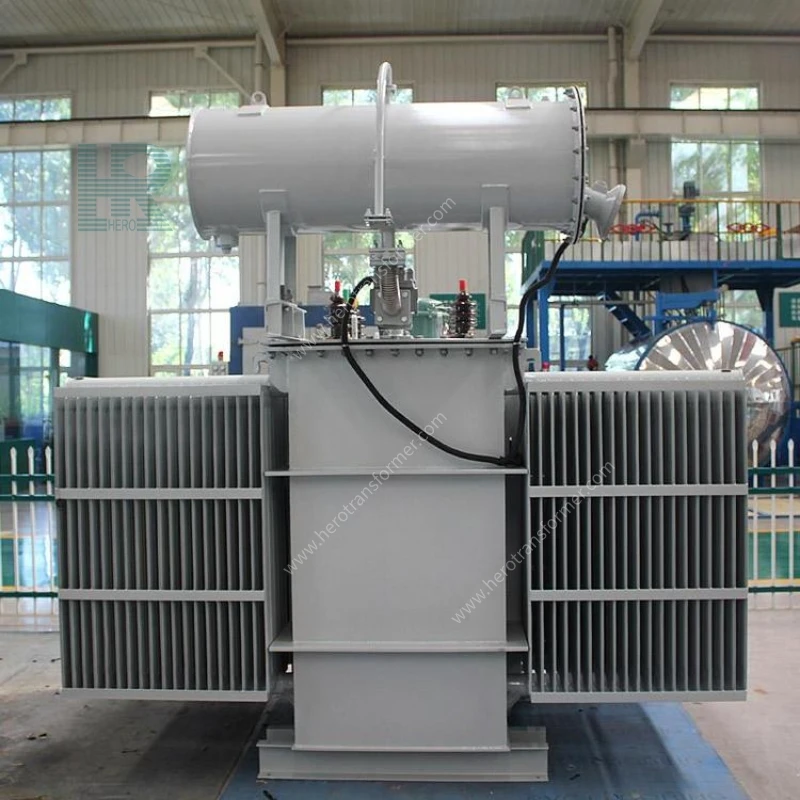

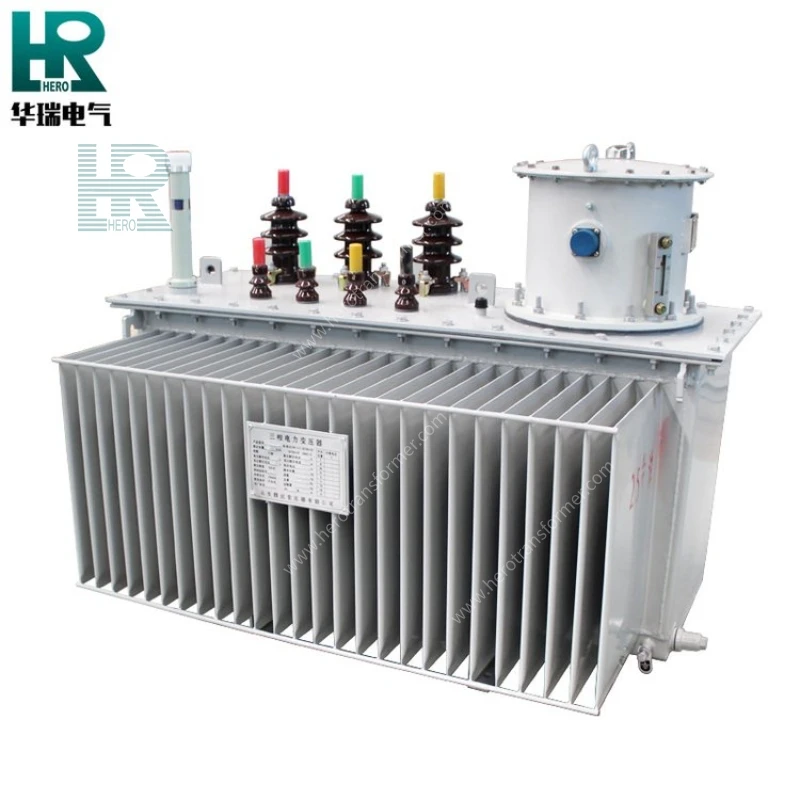

Маслонаполненный трансформатор для замены масляного крана под нагрузкой
Трансформатор с переключением отводов под нагрузкой - это силовой трансформатор OLTC, который основан на обычноммаслонаполненный трансформатор, оснащен переключателем отводов под нагрузкой (OLTC). Этот трансформатор с переключателем отводов под нагрузкой (OLTC) позволяет регулировать его выходное напряжение автоматически или вручную, не прерывая подачу питания и не отключая нагрузку.
Основной принцип его работы заключается в следующем: на высоковольтной или средневольтной обмотке трансформатора устанавливается несколько отводов (tap-клемм) с помощью переключателя отводов под нагрузкой. Во время работы под нагрузкой положение отводов плавно переключается, тем самым изменяя соотношение витков трансформатора и обеспечивая точное и стабильное регулирование выходного напряжения. Этот трансформатор с переключением напряжения под нагрузкой широко используется в узлах электросетей, на промышленных и горнодобывающих предприятиях, а также в системах с высоким энергопотреблением, где стабильность напряжения чрезвычайно важна, и является основным устройством для обеспечения качества электроэнергии.
Трансформатор с переключателем напряжения под нагрузкой (OLTC) позволяет плавно регулировать выходное напряжение, пока трансформатор работает в обычном режиме и нагрузка не прерывается, обеспечивая непрерывность и стабильность подачи электроэнергии.
Обычно они оснащены диапазоном отвода ±8× 1,25% или ±9× 1,25%, что обеспечивает несколько уровней регулирования напряжения и точную компенсацию падения сетевого напряжения, гарантируя, что выходное напряжение остается стабильным в пределах допустимого диапазона.
Электрический приводной механизм обеспечивает дистанционное или автоматическое быстрое регулирование напряжения с временем отклика, как правило, 5-15 секунд на каждый уровень, адаптируясь к требованиям быстрых колебаний нагрузки в сети.
Может быть оснащен автоматическим регулятором напряжения (AVC) для автоматического определения и выполнения команд регулирования напряжения на основе сигнала выходного напряжения, обеспечивая работу в автоматическом режиме.
Особенно подходит для сценариев с большими перепадами нагрузки и резкими колебаниями напряжения (например, в металлургии, сталепрокатном производстве, электрифицированных железных дорогах и т.д.), эффективно повышая качество электроэнергии.
Использование технологии коммутации с резистивным или реактивным переходом гарантирует отсутствие образования дуги или короткого замыкания во время переключения, что обеспечивает плавное и надежное переключение.
Переключатели кранов под нагрузкой обычно оснащены счетчиком операций и интерактивным интерфейсом контроля качества масла, который позволяет регистрировать количество переключений и своевременно предупреждать о необходимости технического обслуживания.
| Предмет | Диапазон параметров / Описание |
| Номинальная мощность | 4000 кВА ~ 31500 кВА (возможно изготовление на заказ) |
| Высокое номинальное напряжение | 6 кВ ~ 110 кВ (настраиваемые уровни напряжения) |
| Номинальное напряжение низкого напряжения | 0,4 кВ ~ 35 кВ (возможно изготовление на заказ) |
| Способ регулирования напряжения | Переключение отводов при загрузке (OLTC) |
| Диапазон отвода | ±8×1.25% / ±9×1.25% / ±10×1.25% / ±2×2.5% ( Пользователь по желанию) |
| Тип переключателя отвода | Вакуумный переключатель крана при включенной нагрузке / Масляный переключатель крана при включенной нагрузке (Резистивный / реактивный переход) |
| Способ охлаждения | ONAN (Самоохлаждение с погружением в масло) / ONAF (воздушное охлаждение с погружением в масло) / OFAF (Воздушное охлаждение с принудительной циркуляцией масла) |
| Группа подключений | Dyn11, Yyn0, YNd11, Yy0 и т.д. (опционально) |
| Класс термостойкости изоляции | Класс А (105℃) |
| Напряжение полного сопротивления | 4% ~ 12% (в зависимости от мощности и уровня напряжения) |
| Потери | Соответствует стандартам GB 20052, IEC 60076, DOE 2016, ANSI C57.12 и т.д.; возможна оптимизация с минимальными потерями |
| Количество фаз | Однофазный / трехфазный |
| Номинальная частота | 50 Гц / 60 Гц |
| Предел повышения температуры | Максимальное повышение температуры масла ≤ 60 К Максимальное повышение температуры обмотки ≤ 65 К |
| Диапазон температур окружающей среды | -40℃ ~ +45℃ |
| Регулятор напряжения | Дополнительный автоматический регулятор напряжения (AVC); поддерживает удаленную связь (RS485 / IEC 61850) |
Нужентрансформатор переключения отводов под нагрузкойдля вашей энергосистемы, промышленного объекта, горнодобывающей отрасли или проекта по использованию возобновляемых источников энергии? Сообщите в HUARUI требуемую мощность, входное/выходное напряжение, диапазон отводов, материал обмотки, способ охлаждения и применимые стандарты. Наша команда инженеров настроит подходящийтрансформатор с переключателем отводов под нагрузкой (OLTC)и предоставьте технические спецификации и проектное предложение.
Ядро
Изготовлен из многослойных листов кремнистой стали с высокой проницаемостью, ориентированных на зерно, что эффективно снижает потери на вихревые токи и гистерезис.
Обмотки высокого и низкого напряжения
Обмотана высококачественной медной или алюминиевой проволокой. Высоковольтная обмотка имеет несколько отводов для подключения к переключателю отводов под нагрузкой.

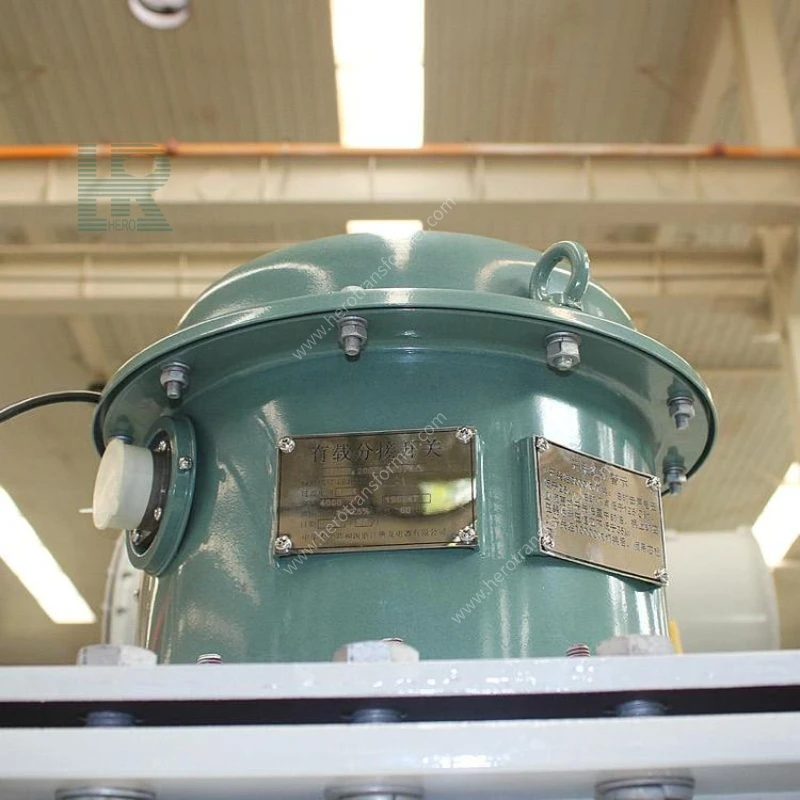

Устройство для смены отводов под нагрузкой (основной компонент)
Состоит из двух основных частей: переключателя и селектора отводов, которые совместно переключают отводы под нагрузкой. К распространенным типам относятся вакуумные переключатели и переключатели с масляным погружением.
Электрический приводной механизм

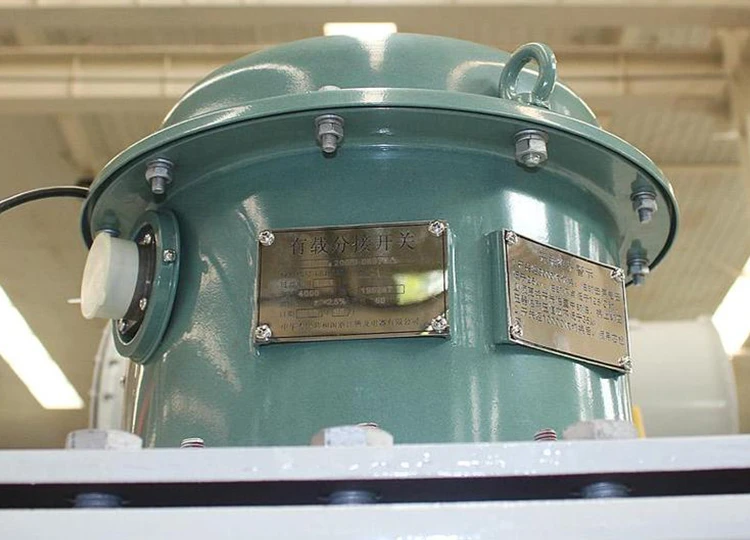

Устанавливается на верхней или боковой стенке бака трансформатора, включая двигатель, редуктор, индикатор положения и схему управления, обеспечивающую электрическое или автоматическое регулирование напряжения.
Автоматический регулятор напряжения (AVC)
Интеллектуальное управляющее устройство, которое отслеживает выходное напряжение в режиме реального времени и сравнивает его с заданным значением, автоматически выдавая команды на увеличение или уменьшение напряжения.
Изоляционное масло
Минеральное масло или экологически чистое эфирное масло на основе натурального эфира (FR3), обеспечивающее изоляцию, отвод тепла и дугогасящие функции. Масло в камере переключения распределительного устройства под нагрузкой должно быть независимым или подсоединено к основному масляному баку.
Защитные принадлежности
В дополнение к стандартным газовым реле, клапанам сброса давления, масляным термометрам и датчикам уровня масла в комплект поставки входят дополнительные устройства безопасности, такие как счетчики срабатывания переключателя кранов, датчики давления масла и взрывозащищенные мембраны.
1. Основные преимущества продукта
① Стабильное и надежное качество напряжения: Переключение отводов под нагрузкой эффективно компенсирует перепады сетевого напряжения, гарантируя, что напряжение на стороне пользователя остается стабильным в пределах стандартного диапазона, что особенно подходит для сценариев с длинными линиями электропитания и большими колебаниями нагрузки.
② Высокая бесперебойность электроснабжения: Процесс регулирования напряжения не прерывает нагрузку, что позволяет избежать перерывов в производстве и экономических потерь, вызванных перебоями в подаче электроэнергии во время регулирования напряжения, что особенно подходит для промышленных и горнодобывающих предприятий с непрерывным производством.
③ Высокая степень автоматизации: В сочетании с автоматическим контроллером AVC он обеспечивает автоматическое регулирование напряжения, значительно сокращая ручное вмешательство и адаптируясь к тенденциям развития интеллектуальных сетей и беспилотных подстанций.
④ Увеличенный срок службы оборудования: Стабильное выходное напряжение предотвращает повреждение электрооборудования из-за чрезмерно высокого или низкого напряжения, косвенно защищая оборудование с последующей нагрузкой и продлевая общий срок службы системы.
⑤ Гибкие сценарии применения: Его можно использовать в главных трансформаторах подстанций и в промышленном распределении электроэнергии; он поддерживает как трехфазную, так и однофазную работу; он обладает широким диапазоном мощностей для удовлетворения различных инженерных потребностей.
⑥ Высокая отказоустойчивость: При выходе из строя переключателя отводов под нагрузкой он может переключиться в режим байпаса или быть вручную зафиксирован в определенном положении отвода, чтобы трансформатор мог продолжать подавать питание (режим снижения мощности), избегая полного отключения электроэнергии.
2. Срок службы
При стандартных условиях эксплуатации и стандартизированном техническом обслуживании срок службы корпуса трансформатора может достигать 20-30 лет, что сравнимо с обычными масляными трансформаторами. Срок службы переключателя отводов под нагрузкой обычно составляет 200 000-500 000 циклов (в зависимости от модели и коммутационной способности), что требует регулярного технического обслуживания или замены сердечника переключателя отводов в соответствии с указаниями счетчика операций.

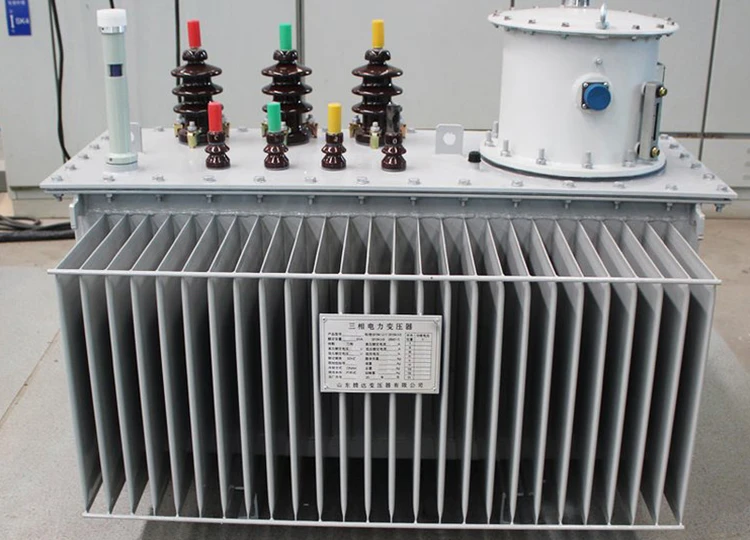

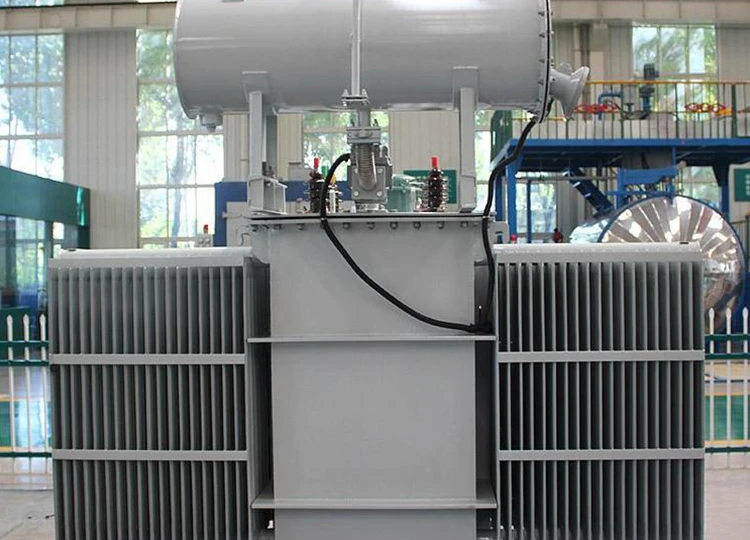

1. Специальное техническое обслуживание устройства для смены крана под нагрузкой
① Запись количества срабатываний: Регулярно записывайте показания счетчика срабатывания устройства для смены кранов под нагрузкой. Когда суммарное количество срабатываний приближается к установленному производителем циклу технического обслуживания (обычно от 50 000 до 100 000 раз), следует запланировать техническое обслуживание.
② Проверка качества масла в камере распределительного устройства: Качество масла в камере переключения распределительного устройства под нагрузкой ухудшается быстрее, чем в основном масляном баке (из-за образования дуги во время переключения). Рекомендуется отбирать пробы и проверять масло каждые 1-2 года или каждые 5000 операций, при необходимости фильтруя или заменяя его.
③ Проверка электрического механизма: Регулярно проверяйте двигатель, коробку передач, концевые выключатели и тормозные устройства электрического приводного механизма для обеспечения гибкой работы и точной индикации положения.
④ Калибровка контроллера: Регулярно проводите калибровку настроек автоматического регулятора напряжения (AVC), точности измерения напряжения и функций связи, чтобы обеспечить правильную логику автоматического регулирования напряжения.
⑤ Проверка переключения: Во время технического обслуживания при отключении электроэнергии можно выполнить проверку переключения ручного / электрического переключателя полного диапазона, чтобы проверить, совпадают ли показания каждого крана и происходит ли переключение плавно и без посторонних шумов.
2. Плановое техническое обслуживание трансформатора (аналогично масляному трансформатору)
① Ежедневный осмотр: Проверяйте уровень масла, температуру масла и уровень шума при работе; устраняйте утечки масла и другие неполадки.
② Проверка качества масла: Плановая проверка основного масляного бака с той же периодичностью, что и у обычных масляных трансформаторов.
③ Проверка компонентов: Проверьте защитные приспособления, такие как газовые реле и клапаны сброса давления.
④ Очистка и отвод тепла: Регулярно очищайте поверхность радиатора от пыли и мусора.
3. Правила техники безопасности (те же, что и для масляного трансформатора, с дополнительными мерами предосторожности при регулировании напряжения)
① Меры предосторожности при регулировании напряжения: Операции по регулированию напряжения под нагрузкой следует выполнять только после подтверждения нормальной работы схемы отбора напряжения и правильности параметров контроллера. При дистанционном автоматическом регулировании напряжения убедитесь, что на объекте нет персонала, выполняющего работы в режиме реального времени.
② Запрещается работа в режиме холостого хода: Категорически запрещается использовать устройство переключения отводов без нагрузки для регулирования напряжения под нагрузкой (это может легко привести к возникновению электрической дуги и перегоранию). Переключение отводов под нагрузкой должно осуществляться с помощью специального устройства переключения отводов под нагрузкой.
③ Другие требования безопасности такие же, как и к масляным трансформаторам (проверка на отключение электроэнергии, пожаро- и взрывобезопасность, экологическая безопасность и т.д.).
1. Подстанции электросети: Являясь основным трансформатором на региональных подстанциях, он автоматически настраивается для обеспечения качества электроэнергии при колебаниях напряжения в сети.
2. Промышленные и горнодобывающие предприятия: В отраслях с высоким энергопотреблением и резкими колебаниями нагрузки, таких как сталелитейная промышленность, металлургия, химическая промышленность, производство бумаги и текстиля, это обеспечивает стабильное напряжение для производственного оборудования.
3. Электрифицированные железные дороги: Являясь основным трансформатором на тяговых подстанциях, он адаптируется к резким изменениям нагрузки, вызванным работой поезда, обеспечивая стабильное напряжение контактной сети.
4. Центры обработки данных и прецизионное производство: В приложениях с чрезвычайно высокими требованиями к качеству напряжения трансформаторы переключения отводов под нагрузкой работают совместно с системами бесперебойного питания для обеспечения качества электроэнергии.
5. Подключение к новой энергосистеме: Являясь дополнительной подстанцией для крупных ветряных электростанций и фотоэлектрических электростанций, она адаптируется к изменениям напряжения, вызванным колебаниями выработки новой энергии.
6. Городская распределительная сеть: Используется в качестве линейного регулятора напряжения или распределительного трансформатора на концах междугородних распределительных линий или в районах с высокой нагрузкой.
1. Экологические риски (те же, что и для масляных трансформаторов, плюс специфические риски, связанные с регулированием напряжения)
В дополнение к экологическим рискам, связанным с обычными масляными трансформаторами (загрязнение окружающей среды утечками, высокотемпературное старение, работа при низких температурах, коррозия/солевые брызги, пожар, шум, вибрация и т.д.), переключатели отводов под нагрузкой требуют особого внимания по следующим причинам:
1. Опасность образования электрической дуги: Переключатели отводов под нагрузкой генерируют электрическую дугу во время переключения. Необходимо убедиться, что изолирующее масло в камере переключения хорошего качества и обладает достаточными дугогасящими свойствами. Вакуумные переключатели давления под нагрузкой не имеют этой проблемы и не подвержены ухудшению качества масла.
2. Риск выхода из строя контроллера: Отказ автоматического регулятора напряжения (AVC) может привести к неправильной регулировке напряжения или сбою в работе. Необходимо настроить резервирование с двумя контроллерами или ручной аварийный режим работы.
3. Опасность неисправности моторного механизма: Неисправность двигателя или коробки передач может привести к заклиниванию переключателя отводов в промежуточном положении. В качестве аварийного резервного устройства следует использовать устройство ручного управления.
4. Риск прерывания связи: В сценариях удаленного мониторинга обеспечьте резервные и надежные каналы связи, чтобы предотвратить потерю команд регулирования напряжения из-за прерываний связи.
2. Ограничения по установке (те же, что и для масляных трансформаторов)
Ограничения по установке обычных масляных трансформаторов (ограничения по установке внутри помещений, ограниченное пространство, соблюдение требований пожарной безопасности, совместимость с высотой над уровнем моря и т.д.) полностью применимы. дополнительные примечания:
Для блока управления устройством смены крана под нагрузкой должно быть отведено достаточное пространство для работы и технического обслуживания (обычно на расстоянии ≥ 800 мм спереди).
Кабельные каналы управления должны быть проложены отдельно и изолированы от силовых кабелей, чтобы избежать воздействия электромагнитных помех на сигналы контроллера.
Этот продукт поддерживает полноразмерную персонализированную настройку. Ниже приведены основные параметры настройки:
| Измерение кастомизации | Дополнительный ассортимент / Описание |
| Мощность и напряжение | 4000 кВА ~ 100 000 кВА; ВЫСОКОЕ напряжение ≤ 110 кВ, низкое напряжение тока ≤ 35 кВ |
| Марка и тип устройства для смены крана под нагрузкой | Вакуумный OLTC: не требует технического обслуживания, подходит для частого регулирования напряжения Маслонаполненный OLTC: экономичен, требует регулярного технического обслуживания Международные бренды: MR (Германия); Отечественные бренды: Huaming и др. |
| Диапазон отвода | ±8×1.25% / ±9×1.25% / ±10×1.25% / ±2×2.5% ( и т.д., по желанию пользователя) |
| Группа подключений | Dyn11, Yyn0, YNd11, Yy0, ZNyn11 и т.д. |
| Способ охлаждения | ОНАН / ОНАФ / ОФАФ |
| Тип изоляционного масла | Минеральное масло / Экологически чистое натуральное эфирное масло (FR3) / Синтетическое эфирное масло |
| Намоточный материал | Вся медь / весь алюминий / высоковольтный алюминий + низковольтная медь |
| Способ управления регулированием напряжения | Ручной / Автоматический (AVC) / дистанционный (SCADA) |
| Протокол связи | RS485 / IEC 61850 / Modbus / DNP3.0 (опционально) |
| Аксессуары | Интеллектуальный регулятор температуры, онлайн-контроль уровня масла, мониторинг работы OLTC, удаленная передача данных, сигнализация о неисправностях, функция автоматического регулирования напряжения (опционально) |
| Стандарты | Рейтинг энергоэффективности GB 1094 / IEC 60076 / ANSI C57.12 / CSA / DOE |
| Цвет и маркировка | Заданный пользователем цветовой код (RAL и т.д.); заводская табличка и предупреждающие надписи на китайском, английском или двуязычном языках |
