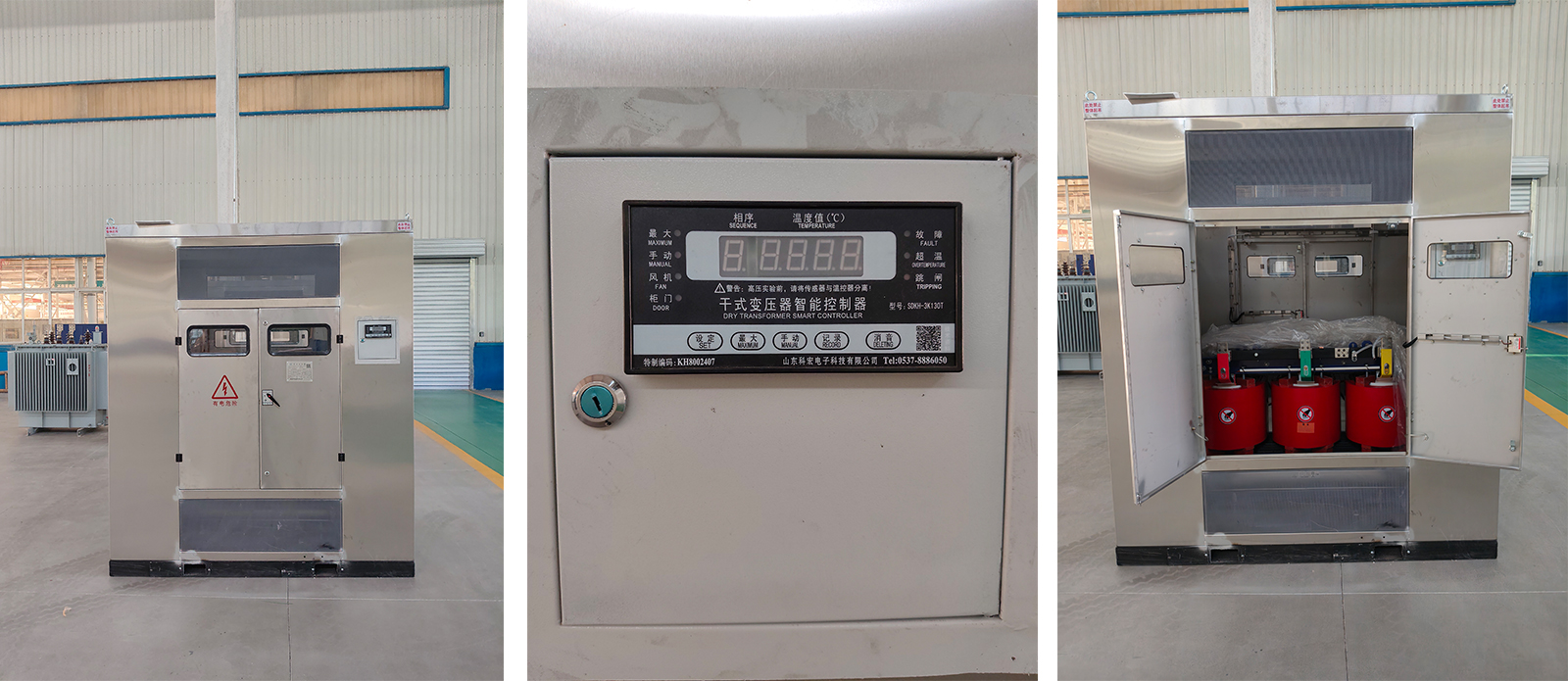

Настройка параметров регулятора температуры сухого трансформатора + Полное руководство по эксплуатации

Жаркая погода!!! 5-ступенчатая процедура правильного использования терморегулятора сухого трансформатора

Шаг 1: Первое включение оборудования

Правильно подключите регулятор температуры, затем включите питание. Контроллер перейдет в нормальный режим работы. В фазовой области экрана в режиме реального времени будут отображаться температуры трехфазных обмоток A/B/C соответственно.

Шаг 2: Проверьте максимальное значение и трехфазный цикл

Нажмите кнопку "MAX" на панели. На экране будет отображаться только самая высокая температура среди трехфазных обмоток и соответствующая ей фаза, при этом загорится индикатор MAX. Нажмите кнопку "MAX" еще раз, чтобы переключиться в режим трехфазного циклического отображения, и индикатор MAX погаснет.

Шаг 3: Ручной запуск/ остановка вентилятора

Если функция автоматического запуска/остановки не включена, нажмите кнопку "РУЧНОЙ" для принудительного запуска вентилятора. Загорятся как индикатор ручного запуска, так и индикатор вентилятора. Нажмите кнопку "РУЧНОЙ" еще раз, чтобы остановить вентилятор, и все индикаторы на дисплее погаснут.

Шаг 4: Запрос и изменение значения настройки параметра

Нажмите кнопку "УСТАНОВИТЬ". На экране отобразится "P-000" в качестве исходного пароля. Измените пароль на "P-101". Нажмите кнопку "УСТАНОВИТЬ", чтобы установить параметры равными 1. Параметр № 1-080 соответствует температуре автоматической остановки вентилятора (заводская настройка: 70℃ или 80℃). Параметр № 2-100 соответствует температуре автоматического запуска вентилятора (заводская настройка: 90℃ или 100℃). Параметр № 3-130 соответствует аварийной температуре перегрева катушки (заводское значение по умолчанию: 130℃). Параметр № 4-150 соответствует температуре отключения катушки (заводское значение по умолчанию: 150℃).

В течение всего процесса настройки параметров, если кнопка не нажимается в течение 10 секунд подряд, контроллер автоматически выйдет из интерфейса настройки параметров и вернется к обычному интерфейсу отображения температуры.

Шаг 5: Извлечение и просмотр исторических записей операций

Нажмите кнопку "ЗАПИСЬ". На экране отобразится "HL1-0", что означает получение самой последней записи об отключении питания. Продолжайте нажимать кнопку "ЗАПИСЬ", и на экране будут последовательно отображаться самые последние записи для фазы A, фазы B и фазы C. При просмотре записей операций, если в течение 20 секунд подряд не выполняется никаких операций, экран автоматически вернется к обычному интерфейсу отображения температуры.

Преимущества правильного использования регулятора температуры сухого трансформатора

I. Обеспечение безопасности эксплуатации оборудования

① Предотвращает перегрев обмотки: Терморегулятор контролирует температуру обмотки в режиме реального времени. Когда температура приближается к пределу устойчивости изоляционного материала (155℃ для класса F, 180℃ для класса H), он выдает сигнал тревоги о превышении температуры или команду отключения, что позволяет эффективно избежать короткого замыкания между витками, пробоя изоляции или даже пожара, вызванного перегревом.

② Обеспечивает раннее предупреждение о возможных неисправностях: наблюдая за тем, сбалансированы ли температуры трех фаз и не является ли скорость повышения температуры ненормальной, можно на ранней стадии выявить такие проблемы, как отказ вентилятора, перегрузка и плохая вентиляция, что позволяет предотвратить возможные несчастные случаи в зародыше.

II. Увеличение срока службы трансформатора

③ Замедляет старение изоляции: Скорость старения изоляционных материалов сухих трансформаторов напрямую зависит от температуры - на каждые 8-10 ℃, превышающие номинальный предел, срок службы сокращается вдвое. Правильная настройка регулятора температуры (например, запуск вентилятора при температуре 100℃ и остановка при температуре 80℃) позволяет поддерживать температуру обмотки в разумных пределах, обеспечивая расчетный срок службы в 30 лет.

④ Позволяет избежать ненужных тепловых ударов: частые и резкие колебания температуры усиливают расширение и сжатие изоляционных материалов, что приводит к образованию микротрещин. Терморегулятор поддерживает относительно стабильную температуру, точно управляя запуском/остановкой вентилятора.

iii. Повышение операционной эффективности

⑤ Экономия энергии и снижение потребления: Вентилятор автоматически включается, когда температура достигает 100 ℃, и автоматически останавливается при температуре 80℃, предотвращая длительную неэффективную работу вентилятора и экономя потребление электроэнергии. Один вентилятор обычно потребляет от нескольких сотен ватт до одного киловатта; запуск/остановка по требованию позволяет ежегодно значительно экономить электроэнергию.

⑥ Повышает надежность электроснабжения: предотвращает незапланированные перебои в подаче электроэнергии, вызванные перегревом, обеспечивая нормальное электроснабжение производственных помещений и повседневной жизни. В местах с основной нагрузкой, таких как центры обработки данных и больницы, надежная работа терморегулятора напрямую связана с бесперебойностью электроснабжения.

iv. Снижение затрат на эксплуатацию и техническое обслуживание

⑦ Позволяет работать в автоматическом режиме: Интеллектуальные регуляторы температуры имеют функции автоматического мониторинга, автоматического управления, сигнализации о неисправностях и удаленной связи (интерфейс RS485) и могут быть интегрированы в системы автоматизации распределения электроэнергии, что значительно сокращает частоту ручных проверок.

⑧ Обеспечивает быстрое обнаружение неисправностей: функция "черного ящика" контроллера регистрирует температуру трехфазной обмотки и рабочее состояние до отключения питания, что позволяет обслуживающему персоналу быстро проанализировать причину неисправностей и сократить время ремонта.
