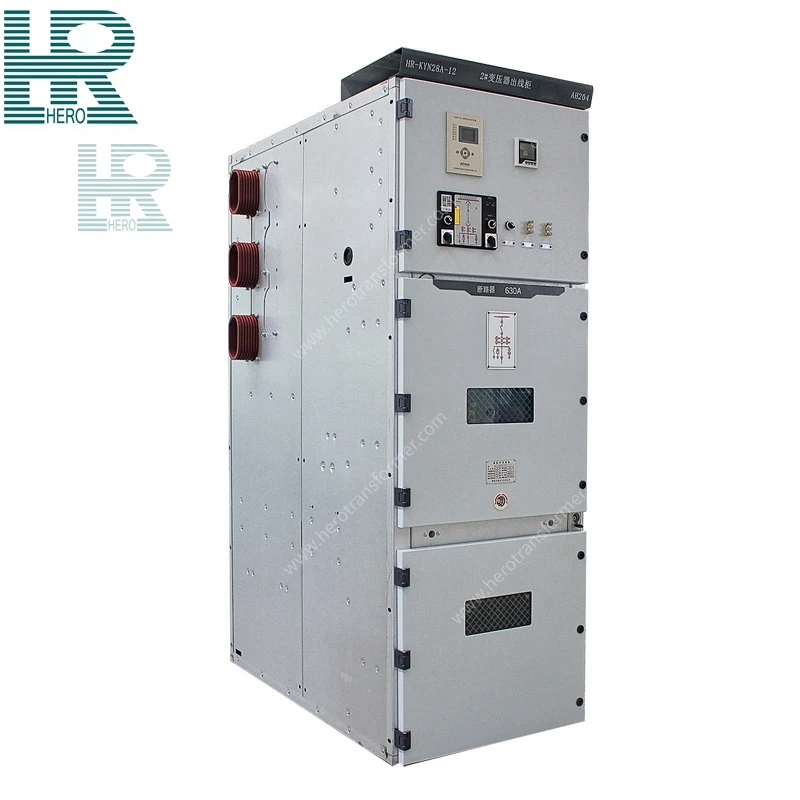

Модель KYN28A-12 Бронированное выдвижное распределительное устройство переменного тока в металлическ

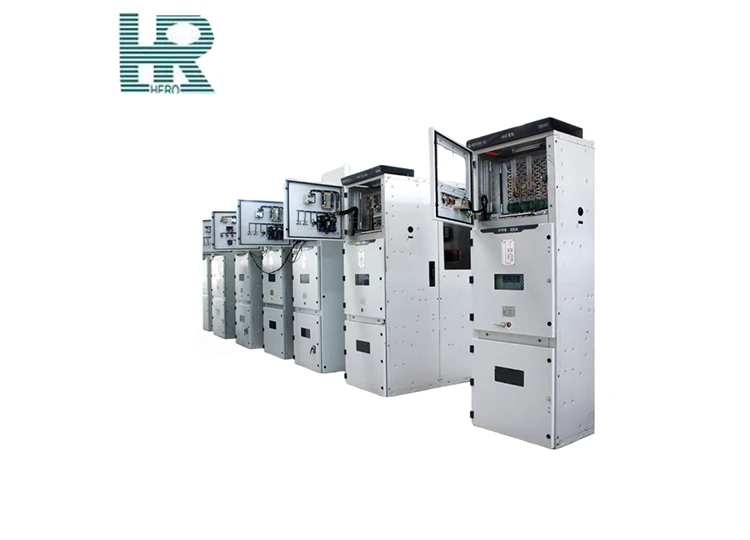

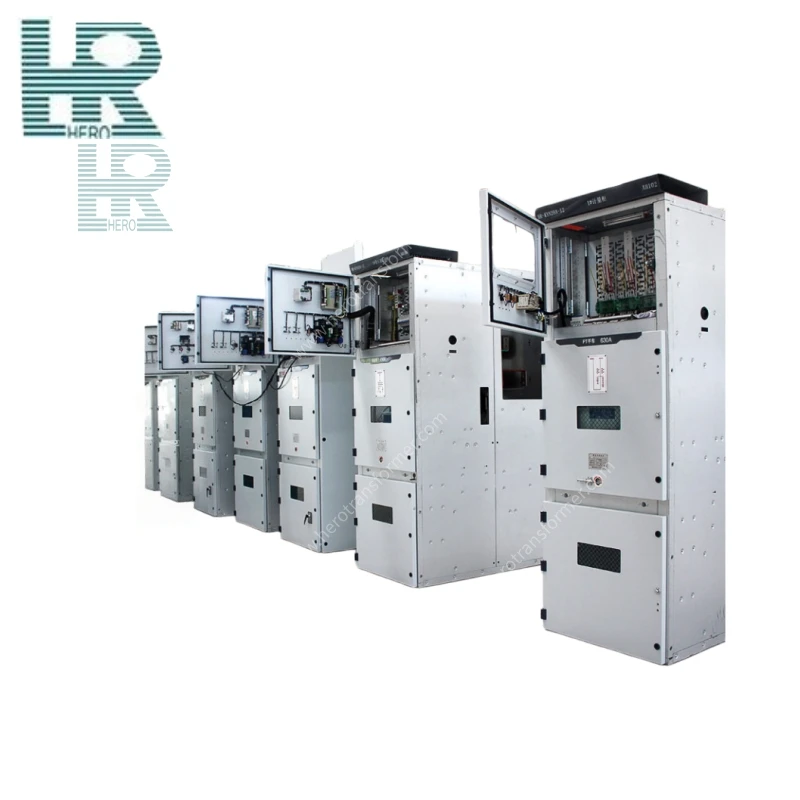

Закрытое распределительное устройство KYN28A-12 с металлическим корпусом, монтируемое по центру (далее именуемое "распределительное устройство"), представляет собой комплект оборудования для распределения электроэнергии внутри помещений для трехфазных систем переменного тока частотой 50 Гц, напряжением 3,6 ~12 кв. В основном он используется для передачи электроэнергии на электростанциях, приема и распределения электроэнергии в системах электроснабжения и на подстанциях промышленных и горнодобывающих предприятий, а также для управления высоковольтными двигателями, требующими частого запуска.
Это распределительное устройство соответствует требованиям таких стандартов, как GB 3906, DL/T 404 и IEC 62271-200 (ранее IEC 298). Оно оснащено функциями "пяти видов защиты", включая:
➤Предотвращение неправильного срабатывания автоматического выключателя
➤Предотвращение установки или извлечения тележки под нагрузкой
➤Предотвращение замыкания заземлителя, когда цепь находится под напряжением
➤Предотвращение подачи питания, когда заземлитель находится в закрытом (заземляющем) положении
➤Предотвращение проникновения в отсеки, находящиеся под напряжением

Спросите сейчас + Следующие продукты +

Основные характеристики продукта

Распределительное устройство состоит из двух основных частей: стационарного корпуса и съемных компонентов (называемых "тележкой"). Корпус корпуса и перегородки каждого функционального отсека монтируются с помощью стальных пластин с алюминиево-оцинкованным покрытием, скрепленных болтами, с двойным обжатием на каркасе корпуса. Дверцы шкафа и боковые панели изготовлены из высококачественного холоднокатаного стального листа формата А3 толщиной 2,0 мм, обработанного и сваренного на оборудовании с ЧПУ. Поверхность корпуса подвергается антикоррозийной обработке, включающей обезжиривание, травление, фосфатирование и пассивацию, с последующим электростатическим напылением под высоким давлением и высокотемпературной обработкой при температуре 183°C для образования слоя покрытия, нанесенного электростатическим напылением. Этот защитный слой выдерживает силу удара свыше 50 кг и имеет срок службы более 10 лет. Степень защиты корпуса распределительного устройства составляет IP4X, а при открытой дверце отсека автоматического выключателя - IP2X.

Это распределительное устройство может быть оснащено тележками вакуумных выключателей VD4, VEP, VS1, 3AE1 или другими эквивалентными типами. Оно может устанавливаться в двухрядном исполнении "спина к спине" или "лицом к лицу".

Таблица параметров продукта (возможна настройка по индивидуальному заказу)

Имя параметра			Единица измерения	Ценность
Модель				KYN28A-12 (возможно изготовление на заказ)
Номинальное напряжение			кв	10
Максимальное рабочее напряжение			кв	11.5
Номинальный ток			A	1250/2000/2500/3150
уровень изоляции	1ими	Альтернативный относительный	кв	42
		Между портами		48
	ЛИВВ	Альтернативный относительный		75
		Поверхность излома		85
	(4s) Номинальный ток короткого замыкания (4s)		кв	25 31.5 40
	Номинальный ток короткого замыкания		КА	63 80 100
	КА Фирмы			25 31.5 40
	Номинальный пиковый выдерживаемый ток			60 80 100
	Номинальное напряжение цепи управления			ПОСТОЯННЫЙ ТОК110 220; ПЕРЕМЕННЫЙ ТОК110 220
IP-код	Ракушка			Степень защиты IP4X
	Отделение (при открытой дверце шкафа)			IP2X

Состав основных компонентов

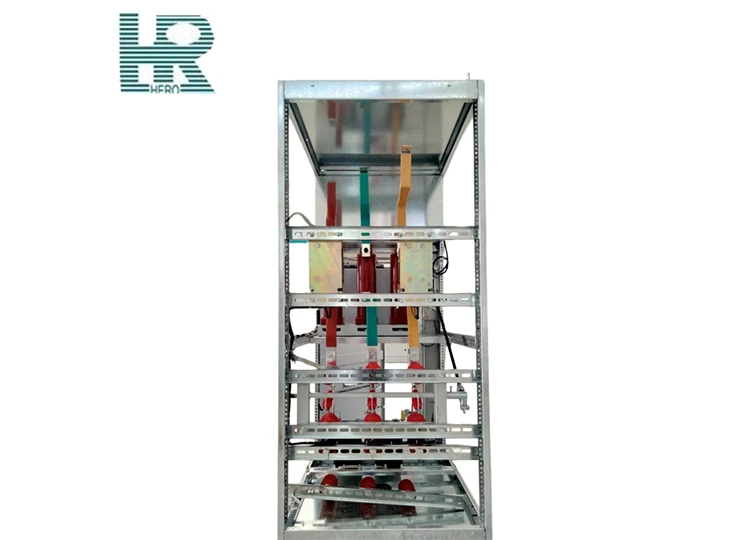

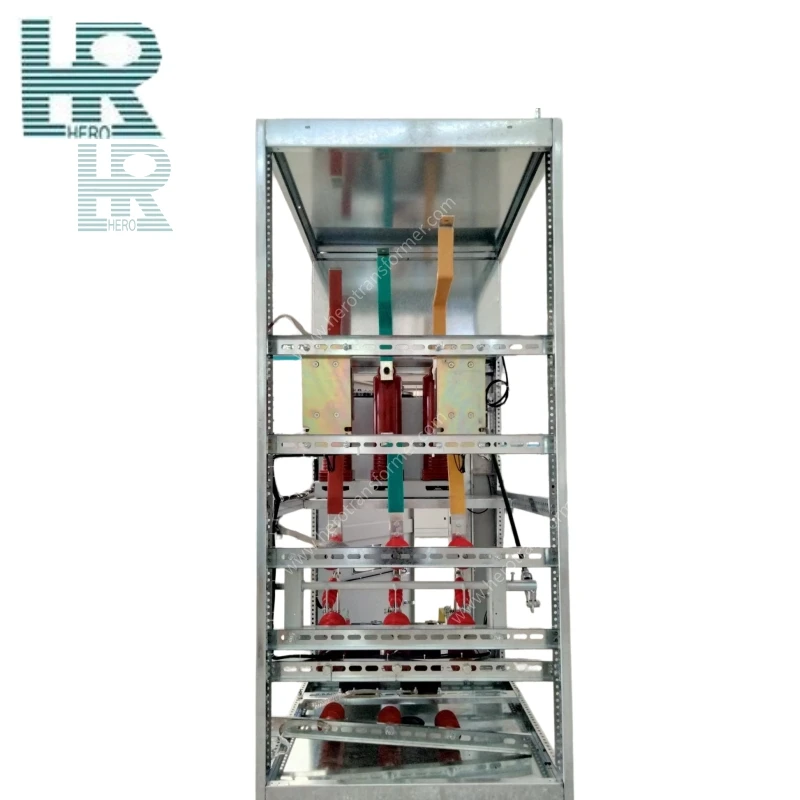

Корпус/тумба

Изготовлен из высококачественной алюминиево-оцинкованной стальной пластины, собранной с помощью многократных процессов гибки, что обеспечивает высокую прочность и устойчивость к коррозии. Шкаф разделен на четыре независимых отсека: отсек для сборных шин, отсек для автоматического выключателя, отсек для кабеля и отсек для реле/приборов. Каждый отсек отделен металлическими перегородками, обеспечивающими взаимную изоляцию в случае неисправности.

Тележка автоматического выключателя (выдвижной блок)

Выдвижная конструкция, установленная по центру, оснащена вакуумным выключателем и соответствующим механизмом управления. Тележка имеет три положения: рабочее, испытательное/изолирующее и демонтированное. При смене положения обеспечивается четкое позиционирование и механическая блокировка, что облегчает техническое обслуживание.

Первичная проводящая цепь

Включает в себя основные шины, ответвления, стационарные контактные коробки и контактные рычаги. Основные шины проходят через все шкафы и соединяют их. Ответвления соединяют контактные коробки с автоматическим выключателем. Все точки подключения покрыты серебром для снижения контактного сопротивления и обеспечения пропускной способности по току.

Измерительные трансформаторы

Включает в себя трансформаторы тока и напряжения. Трансформаторы тока установлены со стороны розетки в кабельном отсеке для измерения и защиты. Трансформаторы напряжения установлены в сборных шинах или кабельном отсеке для обеспечения сигналов напряжения и рабочей мощности.

Выключатель заземления

Устанавливается в кабельном отсеке и оснащен крутящим моментом и функцией быстрого замыкания. Заземлитель механически соединен с автоматическим выключателем, дверцей шкафа и крышкой кабельного отсека для предотвращения неправильной работы и обеспечения безопасности обслуживающего персонала.

Устройства релейной защиты и контрольно-измерительные приборы

Установленные в отсеке реле/приборов, включая устройства защиты на базе микрокомпьютера, комплексные устройства измерения и управления, интеллектуальные приборы, переключатели и элементы индикации. Эти устройства обеспечивают защиту от перегрузки по току, мгновенной перегрузки по току и замыкания на землю, а также мониторинг рабочего состояния.

Блокирующий механизм

Включает в себя механические блокировки между шкафами и внутренние устройства принудительной блокировки, строго соблюдающие последовательность действий "пять мер предосторожности": предотвращение неправильного срабатывания автоматического выключателя; предотвращение размыкания или замыкания разъединителей под нагрузкой; предотвращение замыкания заземлителя под напряжением; предотвращение подачи напряжения при замыкании заземлителя; и предотвращение проникновения в отсеки, находящиеся под напряжением.

Устройства для сброса давления и защиты

Каждый функциональный отсек оснащен каналами сброса давления в верхней части, которые позволяют направлять газы под высоким давлением в случае возникновения внутренней дуги, обеспечивая безопасность персонала. Степень защиты корпуса составляет IP4X, а при открытой дверце отсека автоматического выключателя - IP2X. Предусмотрены смотровые окна из взрывозащищенного стекла.

Преимущества продукта и срок службы

1. Основные преимущества продукта

① Компактная конструкция, экономия места: Используется центральная выдвижная тележка с шириной шкафа всего 800 мм (для стандартного шкафа 12 кВ). Возможна установка встык или на стену, что значительно экономит площадь распределительного помещения.

② Надежная блокировка "с пятью уровнями защиты": Оснащена комплексной системой механической блокировки, которая строго выполняет функции "с пятью уровнями защиты", включая предотвращение неправильного срабатывания автоматического выключателя и размыкания или замыкания разъединителей под нагрузкой, что эффективно устраняет несчастные случаи при неправильной эксплуатации электрооборудования.

③ Конструкция с высокой надежностью: Корпус изготовлен из алюминиево-оцинкованной стальной пластины с отличной коррозионной стойкостью и ударопрочностью. Каждый отсек отделен друг от друга, что обеспечивает отсутствие взаимных помех в случае неисправности.

④ Удобное техническое обслуживание: Автоматический выключатель устанавливается по центру. Во время технического обслуживания тележку можно вынимать из шкафа, что облегчает техническое обслуживание и тестирование.

⑤ Комплексная защита: Степень защиты корпуса IP4X, а также степень защиты IP2X при открытии дверцы отсека автоматического выключателя. Каждый отсек оснащен независимыми каналами сброса давления, которые позволяют направлять газы под высоким давлением во время внутренних дуговых разрядов, обеспечивая безопасность персонала.

⑥ Высокая адаптивность: Совместимость с различными отечественными и международными марками вакуумных выключателей, такими как VS1, VD4 и HVX. Номинальный ток основной шины составляет 630 А ~ 4000 А, а ток, выдерживающий короткое замыкание, достигает 16 Ка ~ 50 Ка, что соответствует различным требованиям к мощности.

⑦ Высокий уровень интеллектуальности: Может быть оснащен комплексными устройствами защиты на базе микрокомпьютеров, интеллектуальными приборами, интерфейсами удаленной связи и т.д., обеспечивающими защиту от перегрузки по току, мгновенную перегрузку по току, защиту от замыканий на землю и мониторинг рабочего состояния в режиме онлайн, адаптируемыми к интеллектуальным подстанциям без присмотра.

⑧ Хорошая экологическая адаптируемость: Корпус изготовлен из высококачественной алюминиево-оцинкованной стальной пластины с отличной коррозионной стойкостью, подходит для использования в промышленных условиях и прибрежных районах.

2. Срок службы

При стандартных условиях эксплуатации и правильном использовании общий расчетный срок службы высоковольтного распределительного устройства KYN28A-12 может достигать 20-25 лет. Корпус из стальной пластины с алюминиево-цинковым покрытием, обладающий отличной коррозионной стойкостью и стабильной прочностью конструкции, может прослужить более 30 лет. Механический срок службы вакуумного выключателя составляет 20 000 срабатываний, а электрический - 10 000 срабатываний, в то время как вакуумный прерыватель может нормально работать до 20 лет при номинальном токе. Срок службы трансформаторов тока и напряжения составляет от 15 до 20 лет. Срок службы устройств релейной защиты на базе микрокомпьютеров из-за старения электронных компонентов составляет примерно 10-15 лет.

Ключевыми факторами, влияющими на срок службы, являются частота работы, воздействие тока короткого замыкания, условия окружающей среды (влажность, пыль, агрессивные газы) и качество технического обслуживания. При соблюдении стандартных условий технического обслуживания (регулярная чистка, затяжка, профилактические испытания и техническое обслуживание рабочих механизмов), а также своевременной замене критически важных компонентов по истечении срока их службы, общий срок службы оборудования может быть увеличен более чем до 25 лет.

Ежедневное техническое обслуживание и стандарты безопасности

Стандарты регулярного обслуживания и безопасности

1. Ежедневное техническое обслуживание

① Проверьте внешний вид шкафа, смотровые окна и проходы на предмет целостности и свободного пространства.

② Следите за током, напряжением, индикаторными лампочками и прислушивайтесь к необычным звукам.

③ Ежегодно очищайте от пыли изоляторы, контактные коробки и изоляционные детали.

④ Затягивайте болты шинопровода и соединения вторичных клемм каждые шесть месяцев.

⑤ Ежегодно проверяйте подгорание контактов на тележке и гибкость механизма вдавливания.

⑥ Регулярно проверяйте правильность работы функций блокировки "пять мер предосторожности".

⑦ Проверьте плавность размыкания/замыкания заземлителя и замыкание контактов.

⑧ Проверьте работу защитного устройства, индикаторы и клеммные колодки.

⑨ Каждые 1-3 года проводите испытания изоляции на сопротивление и настройку защиты.

2. Правила техники безопасности

1. Отключение питания: Техническое обслуживание должно выполняться только после полного отключения всех изолирующих выключателей как на высоковольтной, так и на низковольтной стороне. Строго соблюдайте процедуры отключения питания, проверки напряжения, разрядки и установки заземляющего провода.

2. Проверка напряжения и заземление: Только после трехуровневой проверки напряжения и надежного заземления можно приступать к работе. Повесьте предупреждающий знак "Не закрывать".

3. Сброс остаточного заряда: После отключения питания трансформатора необходимо полностью сбросить остаточный заряд, прежде чем приступать к техническому обслуживанию. Особое внимание следует уделить емкостному эффекту накопления энергии изолирующими обмотками трансформатора.

Распространенные области применения в промышленности

Этот продукт выполняет функции создания и отключения, контроля, защиты и мониторинга в энергосистемах. В основном используется в:

① Электростанции (вспомогательные системы распределения электроэнергии, главные выключатели для генераторов малого и среднего размера)

② Подстанции (прием и распределение электроэнергии)

③ Системы распределения электроэнергии на промышленных и горнодобывающих предприятиях

④ Запуск крупногабаритных высоковольтных двигателей и другие подобные приложения

Ключевые соображения

1. Экологические риски

1. Опасность попадания влаги и конденсата: Высокая влажность вызывает образование конденсата на изоляционных деталях внутри корпуса, что снижает сопротивление изоляции и легко приводит к возгоранию поверхности или утечке жидкости.

2. Опасность загрязнения пылью: Токопроводящая пыль скапливается на изоляторах и поверхностях контактных коробок, сокращая расстояние утечки и, возможно, вызывая короткое замыкание или частичный разряд.

3. Опасность образования агрессивных газов: Агрессивные газы на химических заводах и в местах очистки сточных вод вызывают коррозию металлических деталей, что приводит к ухудшению контакта из-за окисления корпуса и контактов.

4. Опасность перегрева при высокой температуре: Плохая вентиляция или слишком высокая температура окружающей среды приводят к превышению допустимых значений температуры внутри шкафа, ускоряя старение изоляции и повреждение компонентов.

5. Опасность воздействия вибрации: Близость к крупногабаритному вибрирующему оборудованию может привести к ослаблению крепежных элементов и смещению положения тележки, что повлияет на надежность блокировки.

6. Опасность на высоте: Когда высота превышает 1000 м, прочность воздушной изоляции снижается, и недостаточное расстояние между внешними изоляторами может привести к разряду от фазы к фазе или от фазы к земле.

2. Ограничения по установке

① Температура окружающей среды: Максимальная +45°C, минимальная -25°C

② Относительная влажность воздуха: в среднем за день не более 95%, в среднем за месяц не более 90%

③ Высота над уровнем моря: не более 1000 м

④ Сейсмическая интенсивность: Не более 8-го класса

⑤ Давление насыщенных паров: Среднесуточное не более 2,2×103 МПа, среднемесячное не более 1,8×103 МПа.

⑥ Место установки: Оборудование должно устанавливаться в местах, не подверженных пожароопасности, взрывоопасности, сильному загрязнению, химической коррозии и сильной вибрации.

Инструкции по заказу продукта для пользователя

Объем поставки распределительного устройства разводного типа напряжением 10 кВ определяется в соответствии со схемой подключения конфигурации, предоставленной стороной, участвующей в тендере. Все распределительные устройства должны быть оснащены реле, приборами и устройствами вторичного контроля в соответствии с чертежами вторичной проводки, предоставленными проектным институтом. Распределительное устройство должно включать клеммные колодки, разъединители (изолирующие выключатели) и автоматические выключатели для внешних подключений. Вторичная электропроводка внутри распределительного устройства должна быть полностью подключена в соответствии со схемами вторичной электропроводки.
