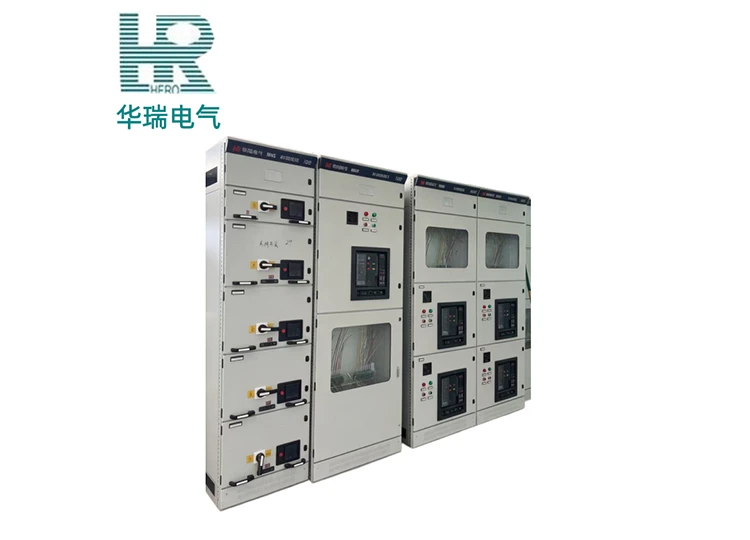

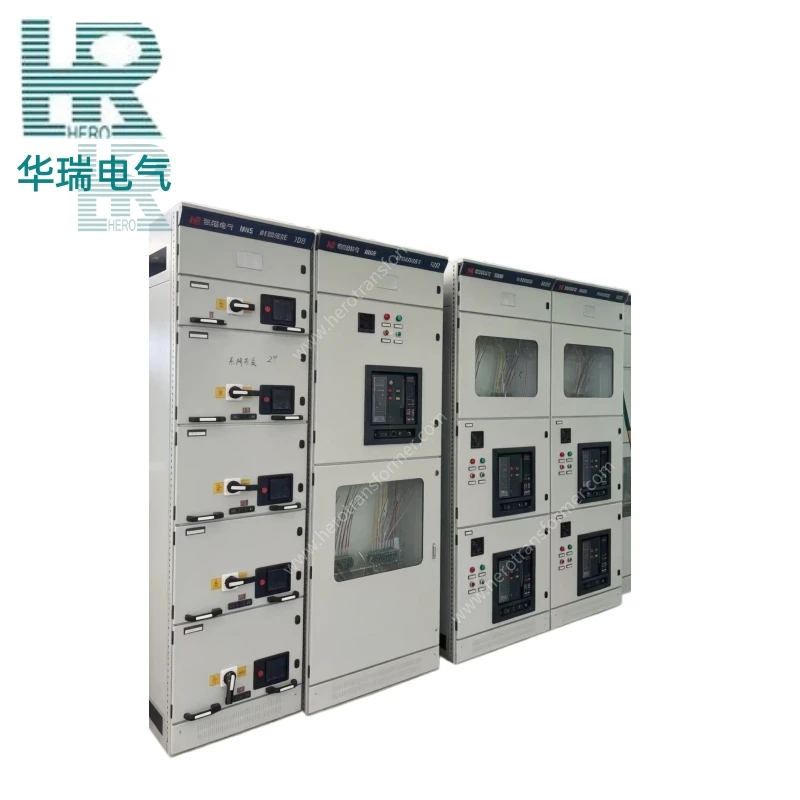

Шкаф низковольтного распределительного устройства MNS
Низковольтное распределительное устройство выдвижного типа MNS представляет собой модульное низковольтное распределительное устройство, собранное на заводе с использованием стандартных модулей (далее именуемое "устройство"). Его технические характеристики соответствуют стандартам IEC 439 "Низковольтные распределительные устройства и устройства управления в сборе" и GB 7251 "Низковольтные распределительные устройства и устройства управления в сборе". Он подходит для преобразования, распределения и управления энергией в энергосистемах с частотой переменного тока 50-60 Гц и номинальным рабочим напряжением до 660 В переменного тока. Он широко используется в различных областях применения, включая:
➤Электростанции и подстанции
➤Нефтехимические, металлургические, сталепрокатные, предприятия легкой, текстильной и других отраслей промышленности и горнодобывающей промышленности
➤Жилые кварталы и высотные здания

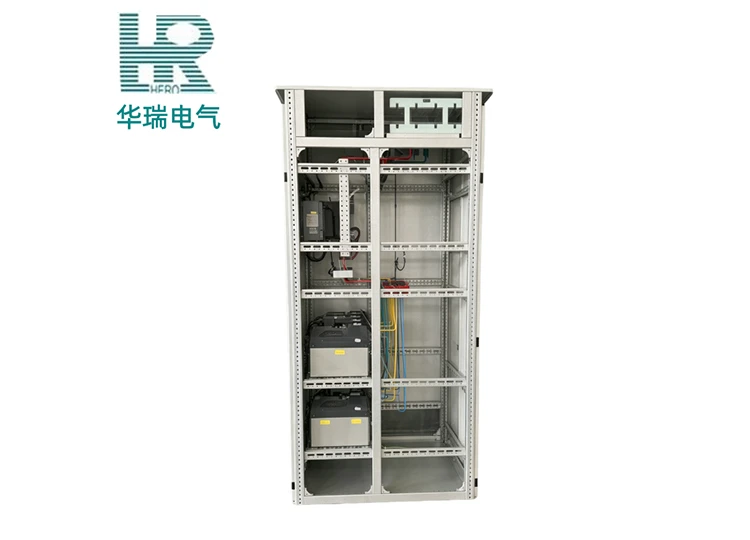

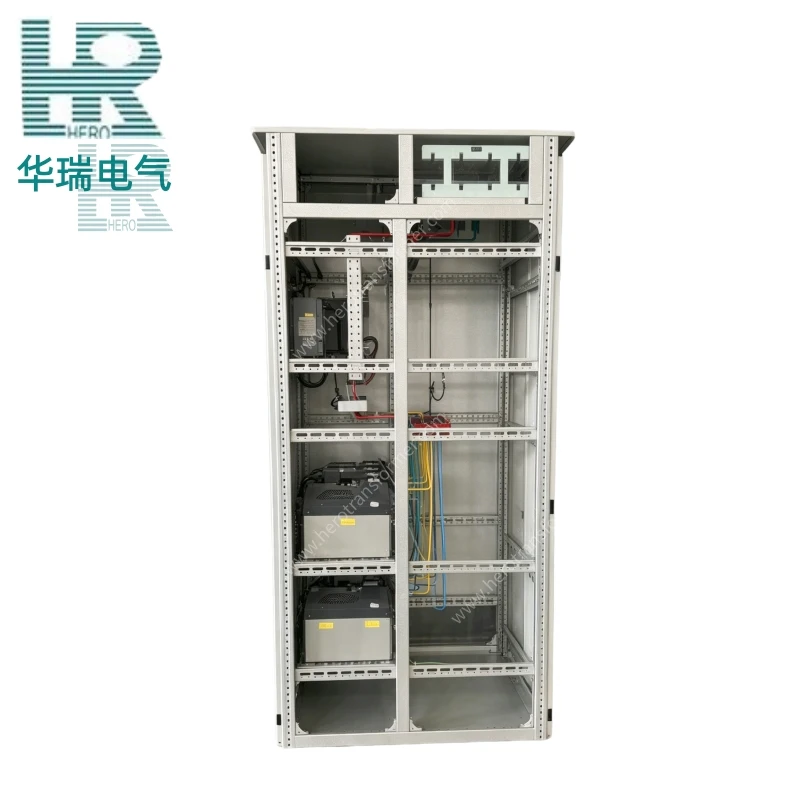

Основной каркас устройства представляет собой модульную конструкцию. Все конструктивные элементы каркаса оцинкованы и скреплены между собой с помощью саморезов или винтов с вертикальным углом 8.8 для формирования основного каркаса. В соответствии с различными требованиями к схеме для сборки полного устройства добавляются соответствующие двери, закрывающие пластины, перегородки, монтажные кронштейны, а также сборные шины, функциональные блоки и другие компоненты. Размеры компонентов и отсеков внутри устройства распределены по модулю (модульный блок E = 25 мм, такой же, как показано ниже).
Компьютер разделен на четыре отсека:
Горизонтальный отсек для сборных шин: Расположен в задней части шкафа
Отделение для функциональных блоков: Расположено в верхней передней части или на левой передней стороне шкафа.
Отсек для кабеля: Расположен в нижней передней части или на правой передней стороне корпуса.
Отсек для схемы управления: Расположен в верхней передней части шкафа.
Меры по разделению: Отсек горизонтальных шин отделен от отсека функциональных блоков и отсека кабелей меламинофенольными сэндвич-панелями или стальными пластинами. Отсек схемы управления отделен от отсека функциональных блоков огнестойкими крышками из пенополиуретана.
Номинальный рабочий ток вертикальной шинопровода:
MCC выдвижного типа для односторонней или двусторонней работы: до 800 А
Съемный (несъемный) тип: до 1000A
MCC для односторонней работы с глубиной корпуса 1000 мм: 800-2000A
|
Имя параметра |
Единица измерения |
Ценность |
|
|
Модель |
|
Серия MNS (поддерживается настройка) | |
|
Номинальное рабочее напряжение |
V |
380 660 |
|
|
Максимальное напряжение изоляции |
V |
660 |
|
|
Номинальный рабочий ток |
Горизонтальный шинопровод |
A |
630~5000 |
|
Вертикальный шинопровод |
A |
1000/макс. |
|
|
Ток, выдерживаемый шинопроводом |
КА/1с |
50~100 |
|
|
Пиковый ток шинопровода |
КА |
Эффективное значение 250 |
|
|
Кратковременный пиковый ток вертикальной шины |
Стандартный тип |
КА |
Максимум 90 |
|
Усиленный тип |
КА |
Максимум 130 |
|
|
Ракушка |
Класс защиты корпуса |
/ |
IP130 IP40 |
|
Габаритные размеры (Ш*В*Г) |
мм |
(600~1000)*2200*(600~1000) |
|
Ограда
Изготовлен из алюминиево-оцинкованной стальной пластины с каркасом С-образного сечения и модульной конструкцией толщиной 25 мм. Разделен на отсек для сборных шин, отсек для выдвижного блока, отсек для кабеля и отсек для вспомогательных клемм. Высокая прочность и устойчивость к коррозии.
Выдвижной блок
Модульная выдвижная конструкция с тремя положениями: подключенное, тестовое и отсоединенное. Блоки одинаковой спецификации полностью взаимозаменяемы, что облегчает техническое обслуживание и быструю замену.
Первичная проводящая цепь
Включает горизонтальную шину, вертикальную шину и выходные клеммы. Все точки подключения покрыты серебром для снижения контактного сопротивления и обеспечения пропускной способности по току.
Измерительные трансформаторы
Включает в себя трансформаторы тока и напряжения, установленные в кабельном отсеке или входном шкафу, используемые для измерения, защиты и подачи сигналов напряжения.
Система защиты от заземления
Основная шина заземления проходит через весь шкаф с независимыми клеммами заземления для каждого блока. Выдвижные блоки обеспечивают непрерывность заземления во всех трех положениях.
Интеллектуальные измерительные и управляющие устройства
Включает в себя интеллектуальные приборы, средства защиты двигателя и коммуникационные модули, обеспечивающие функции измерения, защиты и удаленного мониторинга.
Блокирующий механизм
Блокировка положения выдвижного блока и рукоятки управления предотвращает вставку или извлечение устройства под нагрузкой и проникновение в отсеки, находящиеся под напряжением, что исключает неправильную эксплуатацию.
Устройства для сброса давления и защиты
В верхней части отсеков для шин и кабелей предусмотрены каналы для сброса давления, которые отводят газы высокого давления во время неисправностей. Максимальный уровень защиты IP54.
1. Основные преимущества продукта
Модульная конструкция, гибкая конфигурация: Модуль диаметром 25 мм может быть гибко сконфигурирован в различные решения для удовлетворения различных требований к распределению электроэнергии. Выдвижные блоки имеют единые технические характеристики и высокую степень взаимозаменяемости, что облегчает расширение и модификацию.
Компактная конструкция, экономия места: Используются стандартные выдвижные блоки с одним шкафом, вмещающим до 36 контуров, что значительно экономит площадь распределительного помещения и снижает затраты на гражданское строительство.
Безопасная и надежная изоляция неисправностей: Каждый функциональный отсек отделен друг от друга, что предотвращает распространение неисправности между отсеками. Каналы сброса давления отводят энергию электрической дуги, обеспечивая безопасность персонала. Максимальный уровень защиты IP54.
Высокая степень взаимозаменяемости выдвижных блоков: Выдвижные блоки одинаковой спецификации полностью взаимозаменяемы. В случае неисправности питание может быть восстановлено путем прямой замены неисправного блока на запасной, что устраняет необходимость в ремонте при перебоях в подаче электроэнергии и сокращает время простоя.
Полная механическая блокировка: Выдвижные устройства имеют три положения (подключено, проверено, отсоединено) с четкой индикацией положения и блокировкой. Надежная блокировка между рукояткой управления и положениями предотвращает неправильную работу.
Высокая пропускная способность по току: Ток горизонтальной шины достигает 6300 А, а кратковременный выдерживаемый ток достигает 100 Ка, что соответствует высоким требованиям к системам распределения электроэнергии большой мощности и системам с высоким током короткого замыкания.
Удобное техническое обслуживание и низкие эксплуатационные расходы: Выдвижная конструкция облегчает техническое обслуживание и замену. Стандартные детали обладают высокой степенью взаимозаменяемости, что снижает потребность в запасных частях и эксплуатационные расходы.
Высокий уровень интеллектуальности: Может быть оснащен интеллектуальными приборами, средствами защиты двигателя и коммуникационными интерфейсами, позволяющими осуществлять удаленный мониторинг, сигнализацию о неисправностях и управление энергопотреблением, а также адаптироваться к цифровым системам распределения электроэнергии.
2. Срок службы
При стандартных условиях эксплуатации и правильном использовании общий расчетный срок службы низковольтного распределительного устройства MNS может достигать 20-25 лет. Корпус, изготовленный из алюминиево-оцинкованной стальной пластины с каркасом С-образного сечения, обладает отличной коррозионной стойкостью и может прослужить более 30 лет. Механический ресурс механизма установки выдвижного блока составляет более 5000 срабатываний, а блоки одинаковой спецификации полностью взаимозаменяемы. Механический ресурс автоматического выключателя составляет от 10 000 до 20 000 срабатываний. Срок службы измерительных трансформаторов составляет от 15 до 20 лет, в то время как интеллектуальные приборы и устройства защиты - примерно от 10 до 15 лет.
1. Ежедневное техническое обслуживание
Проверка состояния окружающей среды и внешнего вида: Еженедельно проверяйте, не деформирована ли поверхность шкафа или не покрылась ли ржавчиной, следите за тем, нет ли внутри шкафа посторонних предметов или скопления воды, а также за тем, находятся ли температура и влажность в распределительном помещении в установленных пределах.
Контроль рабочих параметров: Следите за тем, чтобы показания тока и напряжения каждого вытяжного устройства были в норме, правильно ли отображались индикаторные лампы и приборы, а также за наличием каких-либо аварийных сигналов.
Проверка выдвижного блока: Ежемесячно проверяйте, находится ли ручка выдвижного блока на месте, точна ли индикация положения, выполняются ли операции установки и извлечения плавно и правильно ли меняются местами блоки одинаковой спецификации.
Проверка затяжки: Каждые шесть месяцев проверяйте, не ослаблены ли соединительные болты шинопровода, входящие/исходящие клеммы и провода заземления, а также надежно ли закреплены клеммы вторичной цепи.
Проверка системы заземления: Каждые шесть месяцев проверяйте, надежно ли подключены главная шина заземления и клеммы заземления каждого устройства, а также соответствует ли сопротивление заземления предъявляемым требованиям (≤4 Ом).
Профилактическое тестирование: Проводите профилактическое тестирование каждые 1-3 года, включая проверку сопротивления изоляции, проверку сопротивления контура и проверку настроек защитного устройства.
2. Правила техники безопасности
Принцип действия при отключении питания: Перед началом работы убедитесь, что выдвижной блок находится в отключенном положении или что источник питания на входе отключен. Строго соблюдайте процедуры отключения питания, проверки напряжения и установки заземляющего провода.
Стандартная эксплуатация выдвижного блока: Категорически запрещается извлекать или вставлять выдвижной блок под нагрузкой. Переключение положения может выполняться только после отключения автоматического выключателя. Во время работы поддерживайте правильное положение стоя.
Проверка напряжения и заземление: Перед входом в кабельный отсек или контактом с проводниками используйте датчик напряжения, чтобы убедиться в отсутствии напряжения. Только после подтверждения отсутствия напряжения можно начинать работу. При необходимости установите провода заземления.
Средства индивидуальной защиты: Операторы должны иметь действительные сертификаты и работать в соответствии с правилами. Надевайте утепленную обувь и перчатки, а во время работы стойте на изолирующем коврике.
Процедура замены выдвижного блока: Перед заменой неисправного выдвижного блока убедитесь, что запасной блок соответствует техническим характеристикам. Переведите неисправный блок в отсоединенное положение, извлеките его, вставьте запасной блок и переведите его в подключенное положение.
Требования к ведению записей о техническом обслуживании: После каждой операции по техническому обслуживанию заполняйте записи о техническом обслуживании, включая дату проведения технического обслуживания, содержание технического обслуживания, обнаруженные проблемы и результаты обработки. Создайте файлы оборудования.
① Электростанции: Вспомогательные системы распределения электроэнергии
② Подстанции: Прием и распределение электроэнергии
③ Промышленные и горнодобывающие предприятия: Промышленное распределение электроэнергии и управление двигателями в нефтяной, химической, металлургической отраслях и т.д.
④ Инфраструктура: Аэропорты, доки, железнодорожные вокзалы, радио- и телецентры
⑤ Строительный сектор: Высотные здания, коммерческие комплексы, центры обработки данных
⑥ Новая энергетика: интеграция фотоэлектрических систем и систем хранения энергии
1. Экологические риски
1. Опасность попадания влаги и конденсата: Высокая влажность вызывает образование конденсата на изоляционных деталях внутри корпуса, что снижает сопротивление изоляции и легко приводит к возгоранию поверхности или утечке жидкости.
2. Опасность загрязнения пылью: Токопроводящая пыль скапливается на изоляторах и поверхностях контактных коробок, сокращая расстояние утечки и, возможно, вызывая короткое замыкание или частичный разряд.
3. Опасность перегрева при высокой температуре: Плохая вентиляция или слишком высокая температура окружающей среды приводят к превышению допустимых значений температуры внутри шкафа, ускоряя старение изоляции и повреждение компонентов.
4. Опасность воздействия вибрации: Близость к крупногабаритному вибрирующему оборудованию может привести к ослаблению крепежных элементов и смещению положения тележки, что повлияет на надежность блокировки.
2. Ограничения по установке
1. Температура окружающего воздуха: не выше +40°C и не ниже -5°C, при этом средняя температура за любой 24-часовой период не должна превышать +35°C.
2. Атмосферные условия: Чистый воздух. Относительная влажность не должна превышать 50% при максимальной температуре +40°C. При более низких температурах допускается более высокая относительная влажность, например, 90% при температуре +20°C, но следует должным образом учитывать возможность того, что в результате колебаний влажности иногда может образовываться умеренная конденсация.
3. Высота над уровнем моря: не более 2000 метров.
4. Условия транспортировки и хранения: Устройство пригодно для транспортировки и хранения при температуре от -25°C до +55°C. Допускается кратковременная выдержка (не более 24 часов) при температуре до +70°C. При таких экстремальных температурных режимах устройство не должно получать необратимых повреждений и должно быть способно к нормальной работе в нормальных условиях.
5. Нестандартные условия: Если вышеуказанные условия эксплуатации не могут быть соблюдены, вопрос должен быть решен путем переговоров между пользователем и производителем.
6. Специальные области применения: Если устройство предполагается использовать на морских нефтяных платформах и атомных электростанциях, необходимо подписать отдельное техническое соглашение.
Из-за уникальных характеристик шкафа для этого продукта требуются определенные технические параметры. Также поддерживается полноразмерная индивидуальная настройка. Ниже приведены основные инструкции по оформлению заказа:
1. Схема основной цепи и схема однолинейной системы;
2. Принципиальная схема или схема подключения вторичной цепи;
3. Схема расположения распределительного устройства и план планировки распределительного помещения;
4. Подробные технические характеристики и количество всего электрооборудования, установленного в каждом распределительном устройстве.;
5. Обеспечьте рабочий ток и ток короткого замыкания горизонтальной шины. Технические характеристики шинопровода должны быть выбраны в соответствии с заводским стандартом (заводские стандартные технические характеристики шинопровода: 10×30×2; 10×60×2; 10×80×2; 10×60×4; 10×80×2×2; 10×60×4×2). Если технические характеристики сборных шин не указаны, они должны быть определены изготовителем; для систем сборных шин L1, L2, L3, PE или L1, L2, L3, PEN, если они не указаны, они должны быть определены изготовителем;
6. Укажите рабочее название каждой цепи (не более 10 символов). Если оно не указано, изготовитель должен предоставить пустые таблички с обозначениями;
7. Степень защиты корпуса распределительного устройства (IP30, IP40) и необходимо ли герметизировать дно шкафа. Если не указано иное, уровень защиты должен быть IP30 при незапертом дне шкафа.;
8. Цвет покрытия поверхности распределительного устройства. Если не указано иное, он должен быть бежево-серым (米灰色).
