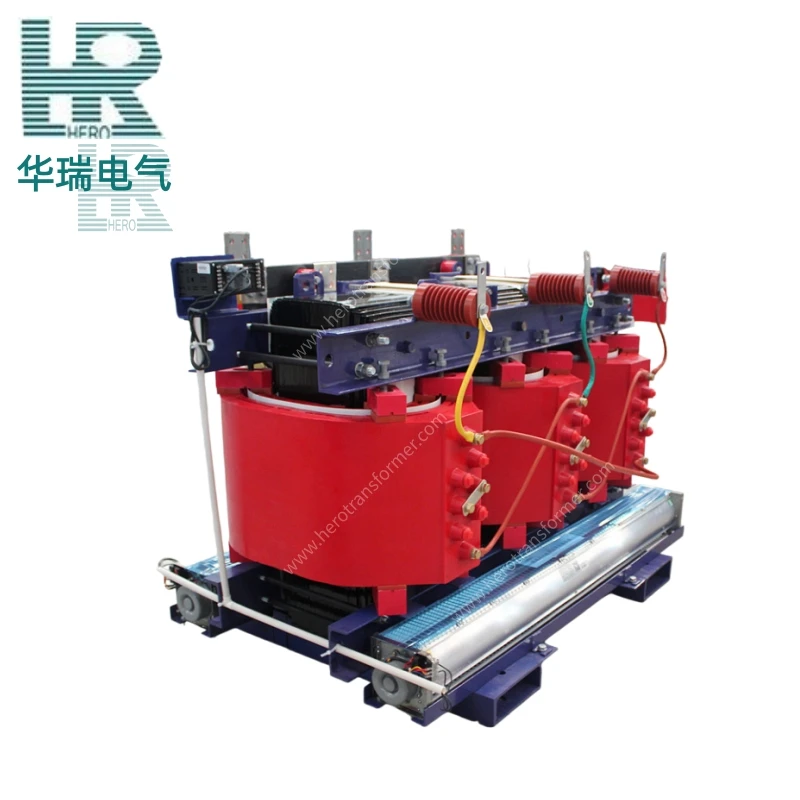

SCB13-630 КВА-10/0,4КВ Энергоэффективный сухой трансформатор

Трансформатор сухого типа, также известный как трансформатор с воздушной изоляцией или безмасляный трансформатор, представляет собой силовой трансформатор, в котором используются твердые изоляционные материалы (такие как эпоксидная смола) и воздух в качестве композитной изоляции и охлаждающей среды. Основанный на принципе электромагнитной индукции, он обеспечивает преобразование переменного напряжения и тока, а также передачу электроэнергии. Обмотки сердечника, железный сердечник и другие магнитные компоненты оборудования, находящиеся под напряжением, не погружены в какую-либо изолирующую жидкость. Вместо этого они используют прочные изоляционные конструкции, такие как вакуумное литье из эпоксидной смолы или обертывание изоляционной бумагой, и обеспечивают отвод тепла и электрическую изоляцию за счет естественной конвекции воздуха (AN) или принудительного воздушного охлаждения (AF). Этот продукт обладает такими основными характеристиками, как высокая пожаробезопасность, отсутствие риска утечки масла и низкие требования к техническому обслуживанию. Он позволяет эффективно гасить дуговые разряды и не выделяет токсичного дыма при горении. Он широко используется в таких областях применения, как высотные здания, метро, центры обработки данных, больницы, суда и системы вспомогательного электроснабжения электростанций, где пожарная безопасность или компактность помещения являются критическими требованиями. Это предпочтительная альтернатива масляным трансформаторам для распределения электроэнергии в центральных городских районах и густонаселенных населенных пунктах.

Спросите сейчас + Следующие продукты +

Основные характеристики продукта

Исключительная безопасность и защита окружающей среды

Использует твердые изоляционные материалы, такие как эпоксидная смола или бумага NOMEX, что позволяет полностью отказаться от использования легковоспламеняющегося изоляционного масла, устраняет опасность протечек и возгорания, а также не выделяет токсичного дыма во время эксплуатации, что соответствует требованиям противопожарной защиты и экологическим требованиям.

Надежная изоляция

Используется монолитная изоляционная конструкция из вакуумного литья с высокой диэлектрической прочностью изоляционного материала. Между обмотками или между обмотками и сердечником отсутствует жидкая среда, что исключает риск повреждения изоляции, вызванного утечкой масла.

Конструкция, не требующая технического обслуживания

Устраняет необходимость в регулярных работах по техническому обслуживанию, таких как отбор проб масла, фильтрация масла и регенерация масла. Обмотки и сердечник полностью изолированы прочными изоляционными материалами, что обеспечивает их защиту от внешней пыли и влаги. Нет необходимости заменять изолирующую среду во время эксплуатации, что значительно снижает затраты на эксплуатацию и техническое обслуживание, а также рабочую нагрузку.

Гибкие методы охлаждения

Используется естественное воздушное охлаждение (AN) или принудительное воздушное охлаждение (AF), не требующее дополнительных компонентов, таких как радиаторы или маслосохранители, что обеспечивает простоту конструкции.

Высокая адаптивность к установке

Компактный по размеру и относительно легкий, он может быть установлен непосредственно в центре загрузки (например, в распределительных помещениях на этажах, на платформах метро, в центрах обработки данных).

Контролируемый срок службы

При нормальных условиях эксплуатации твердые изоляционные материалы медленно стареют, сохраняя стабильные эксплуатационные характеристики на протяжении всего срока службы. Общий расчетный срок службы может достигать 20-30 лет.

Таблица параметров продукта

Параметр	Спецификация
Номинальная мощность	630 кВА (поддерживается индивидуальная настройка)
Номинальное высокое напряжение	10 кВ (настраиваемые уровни напряжения)
Номинальное низкое напряжение	400 В (настраивается по мере необходимости)
Способ охлаждения	Естественный воздух (AN), Принудительный воздух (AF)
Класс изоляции	Класс F (155℃), класс H (180℃) — для специальных применений
Напряжение полного сопротивления	4%~10% (в зависимости от мощности и уровня напряжения)
Потери	Соответствует стандартам GB 20052, UL, CSA, IEC, DOE2016, IEEE, ANSI, EN60076 и т.д.; доступна оптимизация с низкими потерями
Группа подключений	Dyn11, Yyn0, YNd11, Yy0 и т.д. (опционально)
Количество фаз	Трехфазный
Номинальная частота	50 Гц / 60 Гц
Уровень защиты	IP21
Предел повышения температуры	Максимальное повышение температуры обмотки ≤ 100 К
температура окружающей среды	Максимальная температура: +40℃; Минимальная: внутри помещения -5℃, снаружи -25℃ (обычно требуется специальная конструкция или дополнительный корпус)

Состав основных компонентов

Ядро

Изготовлен из листов кремнистой стали с зернистой структурой, соединенных между собой для формирования основной магнитной цепи. Ступенчатые соединения внахлестку или со скосом эффективно снижают потери на вихревые токи и гистерезис, повышая эффективность работы оборудования. Поверхность сердечника покрыта антикоррозийным изоляционным лаком, а заземляющая пластина надежно выведена наружу.

Обмотки высокого и низкого напряжения

Обмотка выполнена высококачественными медными проводниками или алюминиевыми проводниками (фольга), разделенными на высоковольтные и низковольтные обмотки. Используется прочная изоляционная конструкция с использованием вакуумного литья из эпоксидной смолы (инкапсулированного типа) или бумаги/стекловолокна NOMEX (неинкапсулированного типа).

Высоковольтные/Низковольтные клеммные провода

Использование медных шин, медных зажимов или кабельных распределительных коробок для обеспечения внутренних и внешних электрических соединений. Закрытые интерфейсы для подключения шин, кабельные разъемы или клеммные коробки могут быть выбраны в соответствии с требованиями заказчика. Трансформаторы сухого типа для подстанций американского типа часто оснащаются боковым или нижним выпуском.

Охлаждающие компоненты

В том числе охлаждающие вентиляторы (осевые или центробежные), дефлекторы и т.д. Методы охлаждения AN (естественное воздушное охлаждение) или AF (принудительное воздушное охлаждение) подбираются в зависимости от характеристик мощности.

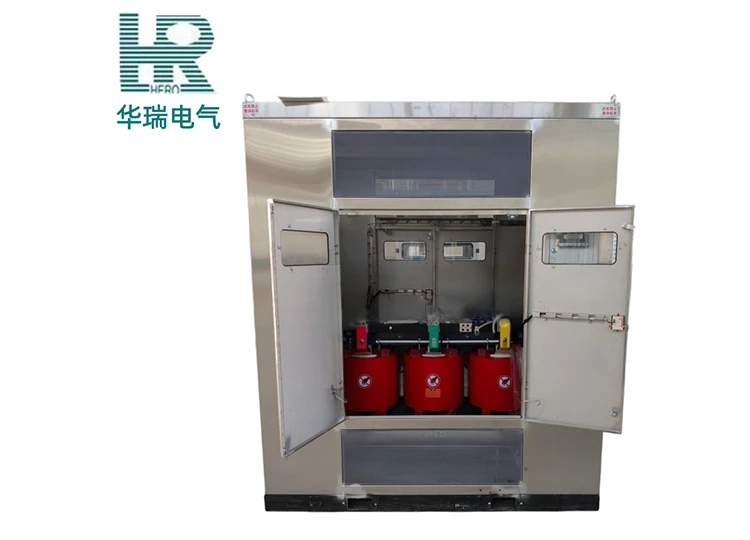

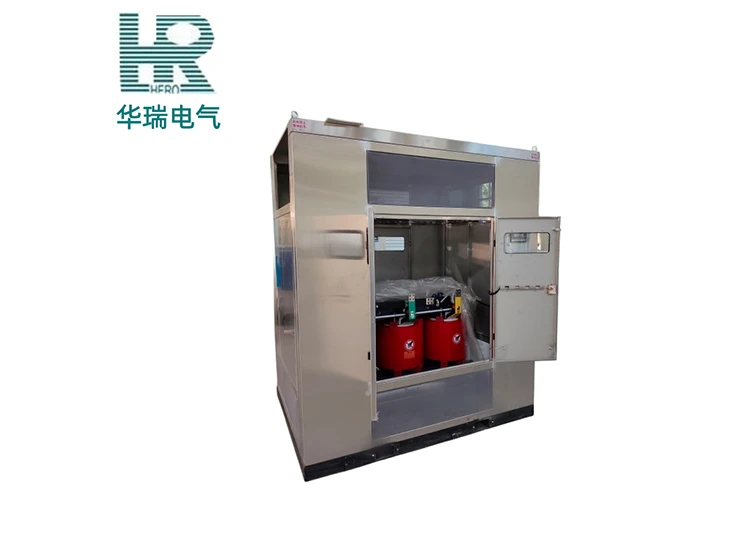

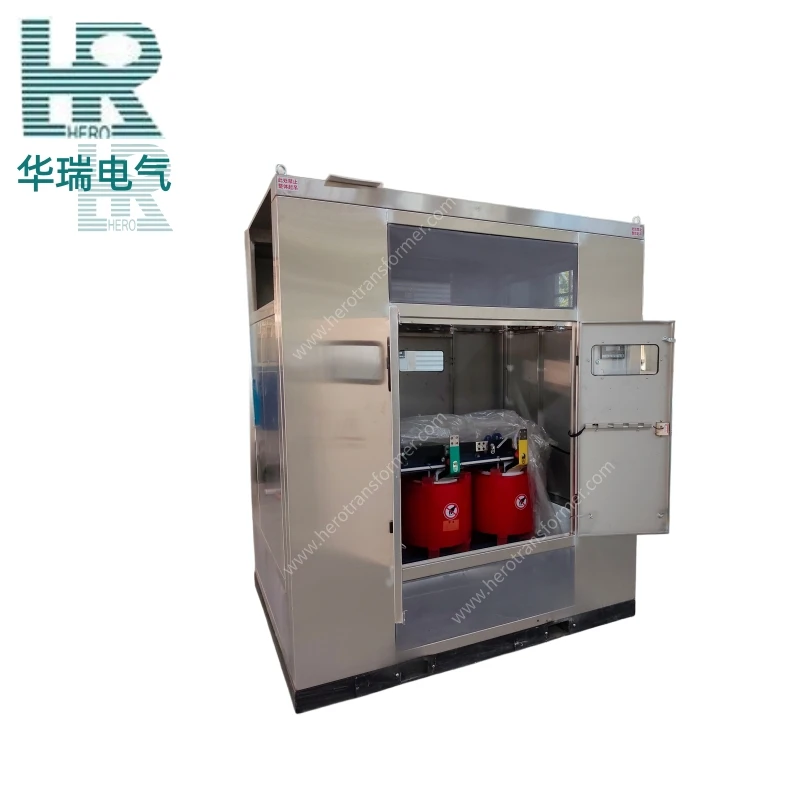

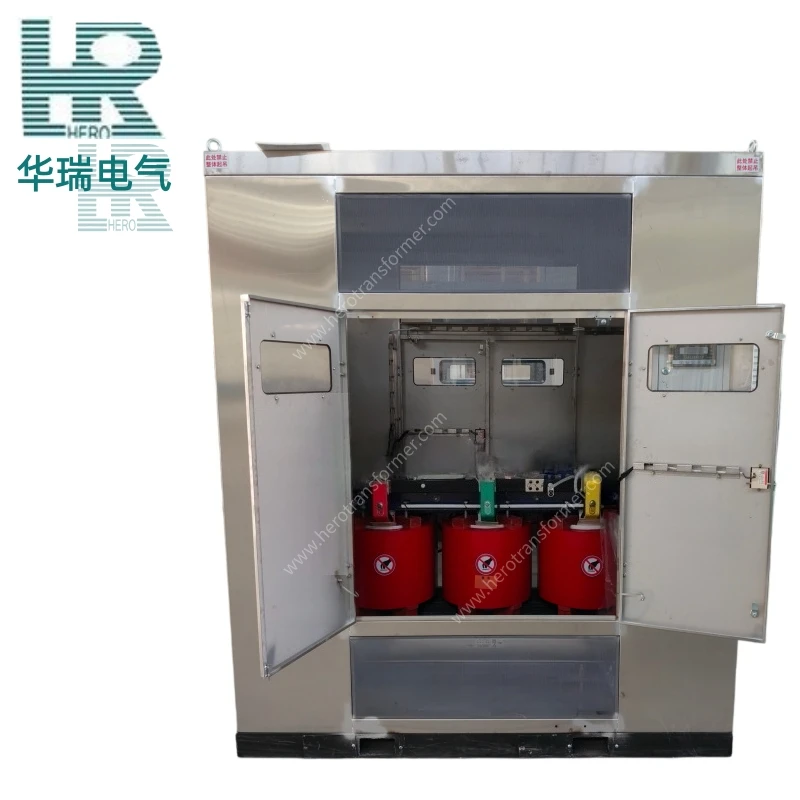

Защитный кожух (опционально)

Изготавливается из нержавеющей стали, алюминиевого сплава или оцинкованного стального листа, обеспечивая различные уровни защиты от IP20 до IP65.

Преимущества продукта и срок службы

1. Основные преимущества продукта

① Превосходная безопасность и защита окружающей среды: Полностью безмасляная конструкция исключает риск утечки масла и возникновения пожара, а во время работы не образуется токсичного дыма.

② Удобная установка и экономия места: Компактный размер и относительно легкий вес значительно экономят площадь помещения и инвестиции в гражданское строительство, благодаря короткому циклу монтажа и гибкому позиционированию.

③ Эксплуатация, не требующая технического обслуживания: Отпадает необходимость в регулярном техническом обслуживании, таком как отбор проб масла, фильтрация масла и регенерация масла.

④ Высокая адаптируемость к окружающей среде: Уровни защиты (от IP20 до IP65) и климатические/экологические классы (C2/C3, E2/E3) могут быть выбраны в соответствии со сценарием применения. Благодаря дополнительному защитному корпусу он может надежно работать на открытом воздухе или в сильно загрязненной среде, адаптируясь к особым экологическим требованиям, таким как большая высота над уровнем моря, солевые брызги и влажность.

2. Срок службы

При стандартных условиях эксплуатации и надлежащем использовании общий расчетный срок службы сухого трансформатора может достигать 20-30 лет. Используемые твердые изоляционные материалы, такие как эпоксидная смола или бумага NOMEX, медленно изнашиваются при работе при температуре ниже номинальной. Кроме того, в нем отсутствуют механические изнашиваемые детали; магнитные характеристики сердечника из листовой кремниевой стали снижаются чрезвычайно медленно, а медные/алюминиевые проводники обмоток не подвержены химической коррозии. Срок службы конструкции значительно превышает 30 лет.

Ежедневное техническое обслуживание и стандарты безопасности

Стандарты регулярного обслуживания и безопасности

1. Ежедневное техническое обслуживание

① Очистите от пыли поверхности сердечника и намотки (с помощью пылесоса или сухого сжатого воздуха).

② Проверьте, не ослаблены ли крепежные детали и соединительные клеммы.

③ Проверьте, нормально ли работают регулятор температуры и вентилятор.

④ Следите за сопротивлением изоляции и тенденциями уровня частичного разряда.

2. Правила техники безопасности

① Безопасность эксплуатации: Во время технического обслуживания оборудования необходимо отключить подачу электроэнергии, проверить напряжение и выполнить заземление. Категорически запрещается открывать корпус или прикасаться к внутренним компонентам, когда оборудование находится под напряжением. Операторы должны иметь действительные сертификаты и носить изолированное защитное снаряжение.

② Защита от пожара и взрыва: В месте установки должна быть обеспечена хорошая вентиляция. Категорически запрещается хранить легковоспламеняющиеся материалы рядом с оборудованием, а пути пожарной эвакуации должны быть свободными.

③ Защита от пыли и влаги: Место установки должно содержаться в сухости и чистоте. Пыль, скопившуюся на поверхностях намотки, необходимо регулярно очищать.

④ Процедуры устранения неисправностей: В случае появления необычных звуков, аварийных сигналов, видимого дыма или искрения необходимо немедленно отключить питание оборудования. Возобновление работы возможно только после выявления и устранения причины неисправности. Принудительная эксплуатация в условиях неисправности строго запрещена. При появлении трещин, следов обугливания или обесцвечивания на поверхности обмотки необходимо провести тестирование и оценку изоляции.

⑤ Доступ для технического обслуживания и безопасные зоны: Доступ для технического обслуживания должен быть зарезервирован спереди и сзади оборудования (как правило, на расстоянии не менее 1,2 м спереди и не менее 0,8 м сзади). Высоковольтная и низковольтная стороны должны соответствовать требованиям безопасности по зазору между токоведущими частями и землей и между фазами (определяется в зависимости от уровня напряжения). Для трансформаторов с защитными кожухами, отвечающими требованиям IP, дверь для технического обслуживания должна открываться наружу и быть оборудована предохранительным замком для предотвращения проникновения постороннего персонала в отсеки, находящиеся под напряжением.

Распространенные области применения в промышленности

1. Подстанции энергосистемы: Главные трансформаторы (повышающие/понижающе-понижающей мощности) и распределительные трансформаторы.

2. Промышленные предприятия: Распределение электроэнергии для таких отраслей, как автомобилестроение, сталелитейная, химическая и текстильная промышленность.

3. Новая энергетика: Расширенное подключение к электросети ветряных турбин и фотоэлектрических подстанций.

4. Горнодобывающая промышленность и металлургия: Источник питания для мощных дробилок, электропечей, прокатных станов и других ударных нагрузок.

5. Железнодорожный транспорт: тяговые подстанции для метрополитенов и легкорельсовых линий, подающие питание на воздушные контактные линии или третичные рельсы.

6. Центры обработки данных и инфраструктура: Основное распределение поступающей электроэнергии для крупных промышленных парков, служащее важнейшим звеном в системах резервного электроснабжения.

7. Коммерческое и гражданское использование: Системы распределения электроэнергии для крупных коммерческих комплексов, промышленных парков, жилых массивов и централизованного электроснабжения поселков.

Ключевые соображения

1. Экологические риски

1. Опасность загрязнения пылью: Поверхность обмотки трансформатора сухого типа остается незащищенной. В условиях высокой запыленности в течение длительного времени эффективность отвода тепла снижается, а расстояние утечки сокращается, что может привести к поверхностному возгоранию или интенсивному частичному разряду.

2. Опасность попадания влаги и конденсата: При длительном нахождении в среде с высокой влажностью или в местах с большими перепадами температур между днем и ночью поверхность твердой изоляции легко впитывает влагу и образует конденсат, что приводит к значительному снижению сопротивления изоляции и снижению напряжения начала частичного разряда.

3. Риск высокотемпературного перегрева: При установке трансформатора сухого типа в плохо вентилируемых закрытых помещениях, подвалах или вблизи источников тепла повышение температуры обмотки превысит стандартную норму, что ускорит термическое старение изоляционных материалов.

4. Воздействие шума и вибрации: Магнитострикция железного сердечника создает электромагнитный шум частотой 100 Гц ~ 400 Гц, который может превышать стандартную частоту (например, ≤45~50 дБ ночью) в тихих местах, таких как жилые районы, больницы и центры обработки данных.

2. Ограничения по установке

1. Установка внутри помещений: Подходит для высотных зданий, подвалов и густонаселенных районов. Специальная масляная яма не требуется.

2. Свободное пространство: Расстояние от стены ≥0,8 м, расстояние от прохода ≥1,2 м, зазор между двумя блоками ≥1,0 м.

3. Требования к вентиляции: Необходимо обеспечить конвекцию воздуха. Категорически запрещается перекрывать входные и выходные отверстия для воздуха.

4. Требования к противопожарной защите: Сам трансформатор сухого типа является негорючим. Вокруг него не должно храниться никаких легковоспламеняющихся материалов. Достаточно использовать стандартные огнетушители.

5. Температура окружающей среды: в помещении -5℃ ~ + 40℃, на улице -30℃ ~ + 40℃. Если температура выходит за пределы этого диапазона, требуется специальная конструкция.

6. Доступ для технического обслуживания: оставьте расстояние ≥1,2 м спереди и ≥0,8 м сзади.

Размеры и область применения продукта для индивидуальной настройки

Этот продукт поддерживает полноразмерную индивидуальную настройку, что позволяет точно адаптировать его в соответствии с условиями эксплуатации проекта, факторами окружающей среды, отраслевыми стандартами и требованиями заказчика. Ниже приведены основные параметры для индивидуальной настройки:

Измерение	Доступный ассортимент / Описание
Мощность и напряжение	30 кВА ~ 10 000 кВА, 6 кВ ~ 11 кВ
Группа подключений	Dyn11, Yyn0, YNd11, Yy0, ZNyn11 и т.д.
Тип переключателя отводов	Отключение (холостой ход) (±2×2,5% или ±5%) / Под нагрузкой (±8×1,25% и т.д.)
Способ охлаждения	AN, AF и т.д.
Намоточный материал	Полностью медный, полностью алюминиевый, высоковольтный алюминий / низковольтная медь, медно-алюминиевый композит и т.д.
Защита и антикоррозийная защита	IP00 ~ IP40
Среда установки	Трансформаторы сухого типа должны устанавливаться в хорошо проветриваемом, сухом, чистом помещении, при температуре окружающей среды от -5℃ до +40℃, на высоте ≤1000 м, без токопроводящей пыли, агрессивных газов и взрывоопасности, с ограниченным пространством для отвода тепла и технического обслуживания.
Конфигурация дополнительного оборудования	Дополнительные опции: интеллектуальный регулятор температуры (мониторинг температуры обмотки), онлайн-мониторинг частичного разряда, удаленная передача данных, сигнализация о превышении температуры / отключение, автоматическое управление запуском / остановкой вентилятора, интеллектуальный защитный кожух (с электромагнитным замком), регулятор температуры и влажности (защита от конденсации) и т.д., с возможностью адаптации к автоматическим интеллектуальным системам распределения электроэнергии и интеллектуальным подстанциям.
Применимые стандарты	Уровни энергоэффективности UL / EN 60076 / GB 1094 / IEC 60076 / ANSI C57.12 / CSA /DOE
Маркировка / обозначение этикеток	Табличка с названием и предупреждающими надписями на китайском/английском или двуязычном языках
