Шахтные трансформаторы в Чили

Страна

Чили

Тип проекта

Продукт для добычи полезных ископаемых

Модель

Различные типы масляных трансформаторов

Требования заказчика

Горнодобывающему предприятию требовались трансформаторы различных моделей, компоновок и форм монтажа. Ниже приведены подробные требования к индивидуальному заказу:

Различные соотношения напряжений: 13,2/0,4 кВ, 8,8/0,4 кВ, 7,2/0,4 кВ, 4,16/8,8 кВ, 4,16/0,4 кВ

Различные технические характеристики для монтажа: на земле, на столбе с рюкзаком за спиной, на столбе с поперечным рычагом.

Широкий диапазон номинальных мощностей: 10 кВА, 75 кВА, 100 кВА, 150 кВА, 600 кВА, 2000 кВА, 2500 кВА, 3500 кВА

Индивидуальные требования к аксессуарам

Загрязняющие втулки, подходящие для работы в запыленных помещениях

Кабельные коробки высокого и низкого напряжения для отдельных устройств

Защита от перегрева в качестве опции

Индивидуальный размер отверстия и количество низковольтных вводов

Решение

Для удовлетворения комплексных индивидуальных требований, включая различные соотношения напряжений, методы монтажа, мощности и суровые условия эксплуатации в пыльных шахтах, наша компания применила стратегию поставки, основанную на выборе параметров матрицы + адаптивном к условиям эксплуатации конструктивном проектировании + усиленных компонентах сердечника, гарантирующую, что каждый трансформатор точно соответствует условиям электроснабжения в шахте и строительным стандартам на месте.

1. Анализ спроса и подтверждение розыгрыша

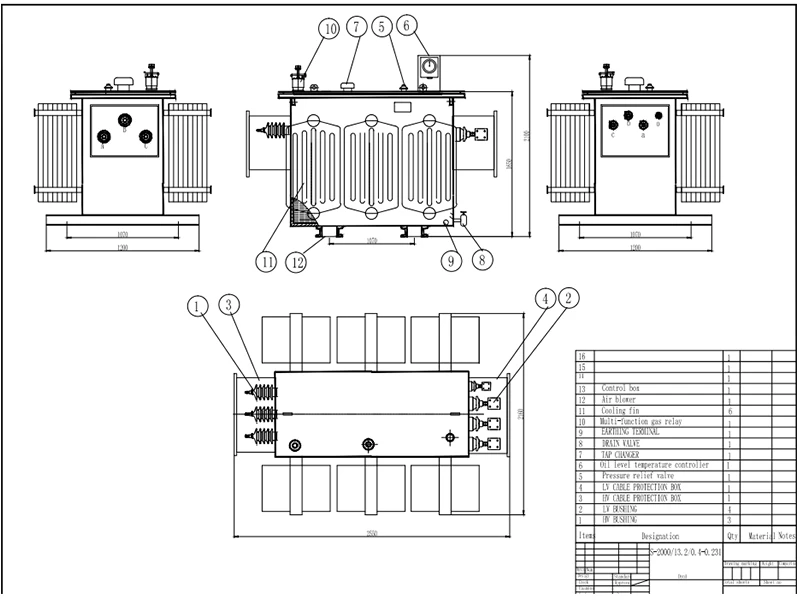

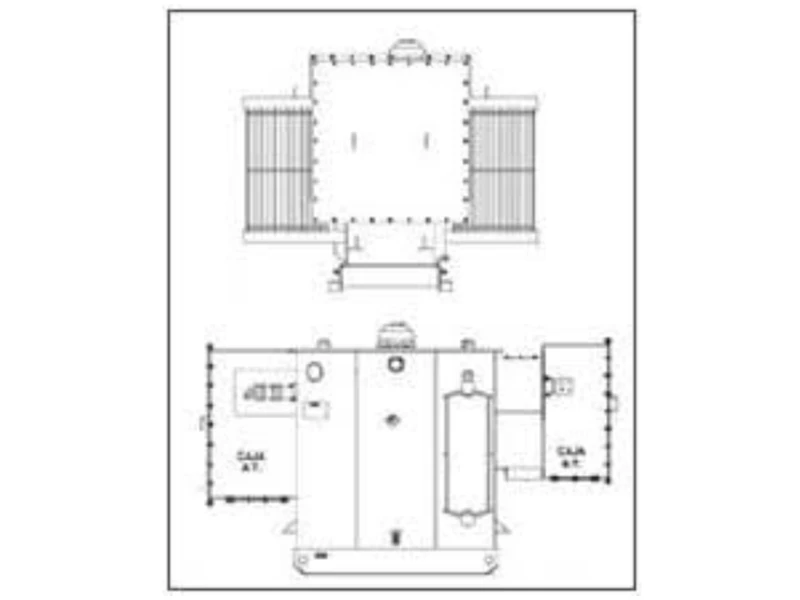

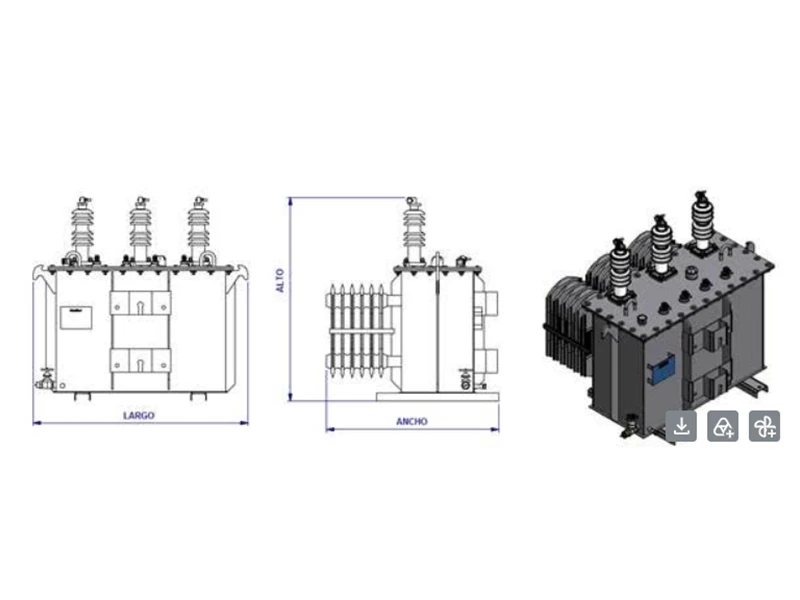

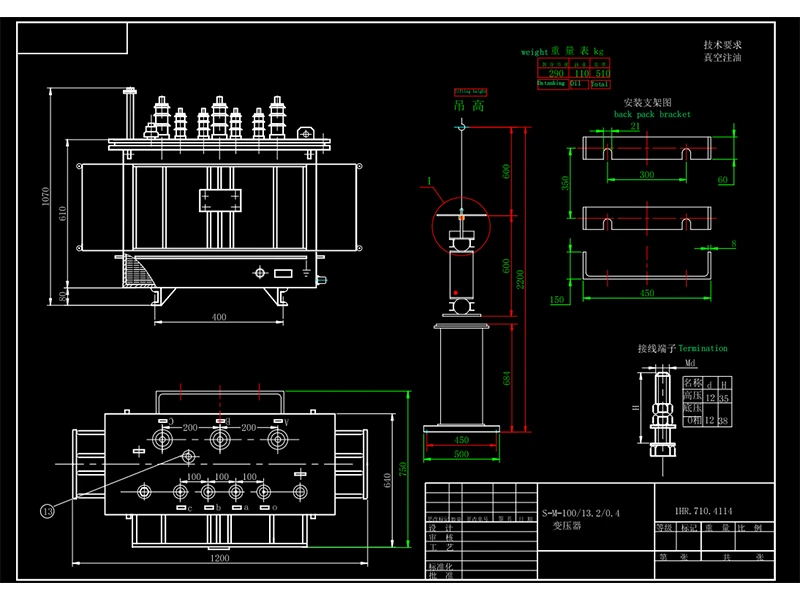

Все подробные технические требования были многократно проверены перед началом производства. Перед началом массового производства заказчиком были подготовлены и утверждены полные схемы и производственные чертежи.

2. Адаптивный к сцене структурный дизайн для различных типов монтажа

Для трех основных типов монтажа были разработаны индивидуальные конструктивные решения:

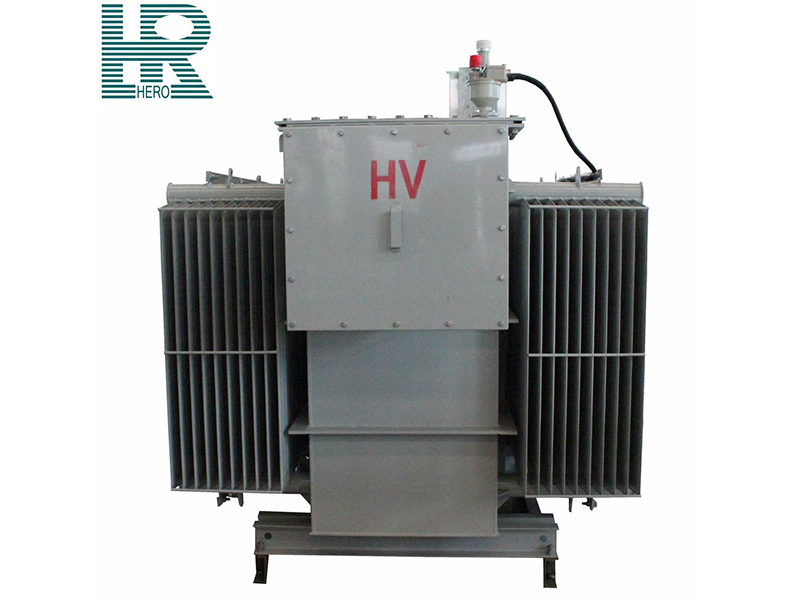

Трансформаторы для наземного монтажа: Оснащены основанием из швеллерной стали и анкерными болтами для крепления. На основании установлены амортизирующие накладки, регулируемые по высоте, для адаптации к неровностям поверхности шахтного грунта. В нижней части резервуара установлен клапан аварийного слива масла в соответствии со стандартами пожарной безопасности. Для моделей большой мощности (≥2000 кВА) сплит-радиаторы сконфигурированы таким образом, чтобы их было удобно транспортировать и монтировать на месте.

Трансформаторы, устанавливаемые на опорах в комплекте, специально разработаны для подачи электроэнергии на концах воздушных линий электропередачи. Компактная и легкая конструкция резервуара сужает общую ширину сердечника благодаря двусторонним задним выступам для кольцевого соединения. Соответствующие кольца поставляются для полюсов диаметром Φ190 мм, Φ230 мм, φ350 мм и т.д. Линии высокого и низкого напряжения выводятся из боковой нижней части для удобства подключения к подвесным проводам.

Трансформаторы, устанавливаемые на опорах с поперечными кронштейнами: Усиленные нижние кронштейны с регулируемым межосевым расстоянием для установки различных комбинаций поперечных кронштейнов с различным расстоянием между опорами. Между основанием трансформатора и кронштейнами используются двойные крепежные элементы (контргайки + шплинты), предотвращающие ослабление гаек, вызванное длительной вибрацией от ветра.

3. Усиленная система защиты для пыльной горной среды

Вводы с защитой от загрязнения: Все высоковольтные стороны оснащены вводами из композитного силиконового каучука с защитой от обрастания или фарфоровыми вводами с большим расстоянием утечки с расстоянием утечки ≥31 мм/кВ (в зависимости от максимального рабочего напряжения), что соответствует уровню загрязнения III класса и обеспечивает достаточную защиту изоляции от пробоя при скоплении пыли.

Герметичный корпус бака: Герметично закрывающийся бак и крышка без предохранителя для уменьшения мест уплотнения. Изменение объема трансформаторного масла компенсируется гофрированными стенками, предотвращающими попадание пыли в бак через воздухоотводчики.

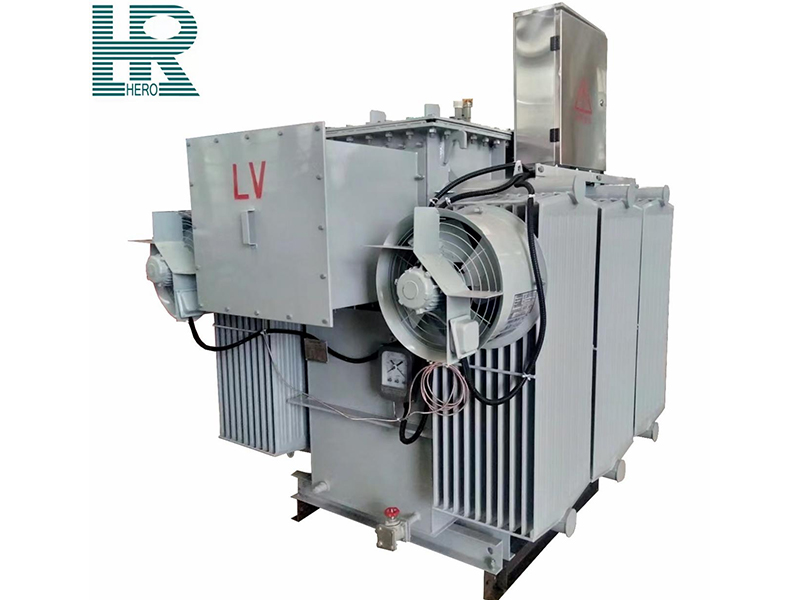

Дополнительные кабельные коробки: Наружные кабельные коробки стандарта IP54 устанавливаются на устройствах, отвечающих требованиям к кабельным коробкам, с достаточным внутренним пространством для подключения проводов и кабельными зажимными муфтами для обеспечения пыленепроницаемости и водонепроницаемости.

4. Система защиты и контроля срабатывания от перегрева

Схема защиты от двойного контроля температуры:

Первичная защита: Температурные реле, установленные на стороне низкого напряжения (регулируемая настройка: сигнализация при температуре 80°C / отключение при температуре 95°C), с датчиками температуры, вставленными в трубки для измерения температуры на крышке резервуара.

Дополнительная усовершенствованная защита: термостойкость Pt100 platinum, предварительно встроенная в обмотки, подключена к интеллектуальным регуляторам температуры для отображения температуры обмотки в режиме реального времени с помощью удаленного контроллера постоянного тока и контактов пассивного отключения для автоматических выключателей, расположенных выше по потоку.

Изготовленные на заказ низковольтные вводы изготавливаются строго в соответствии с размерами и количеством отверстий, указанными заказчиком, и идеально сочетаются с имеющимися у заказчика низковольтными кабельными наконечниками или гибкими медными соединениями без модификации на месте.

5. Контроль качества, инспекция и поставка

Заводские приемочные испытания: Каждое устройство проходит комплексные плановые испытания в соответствии со стандартами GB/T 6451 и IEC 60076, при этом предоставляются протоколы испытаний на двух языках - китайском и английском.

Руководство по монтажу на месте: Иллюстрированные руководства по монтажу и список специальных крепежных инструментов поставляются вместе с трансформаторами, устанавливаемыми на столбах. При первом заказе трансформаторов, устанавливаемых на столбах, предоставляется бесплатное дистанционное видео-руководство (WeChat / Tencent), которое поможет строительным бригадам с подъемом, позиционированием и креплением.

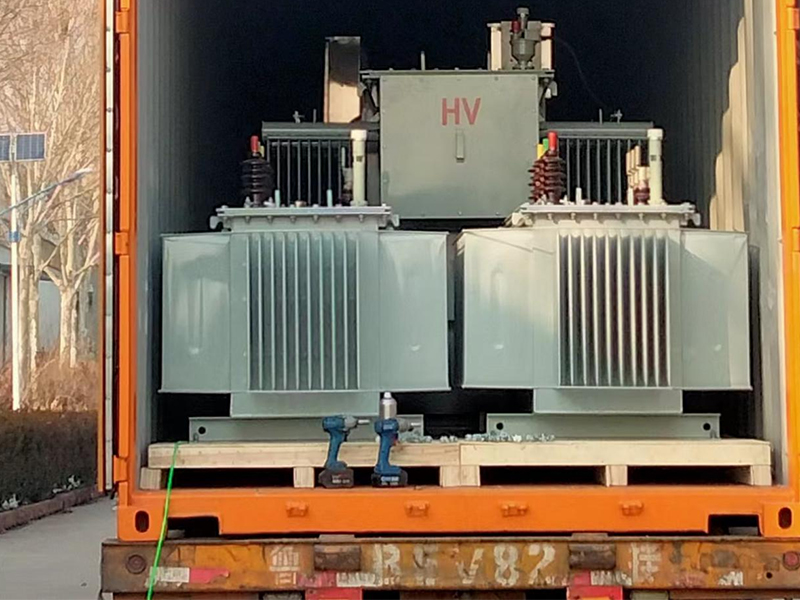

Подтверждение перед отгрузкой: 360-градусные видеоролики с полным обзором готовых трансформаторов с параметрами на паспортной табличке и фотографии с повторными измерениями основных размеров интерфейса отправляются заказчику для подтверждения перед отправкой, чтобы гарантировать нулевое отклонение размеров по прибытии.

Прикрепленные фотографии

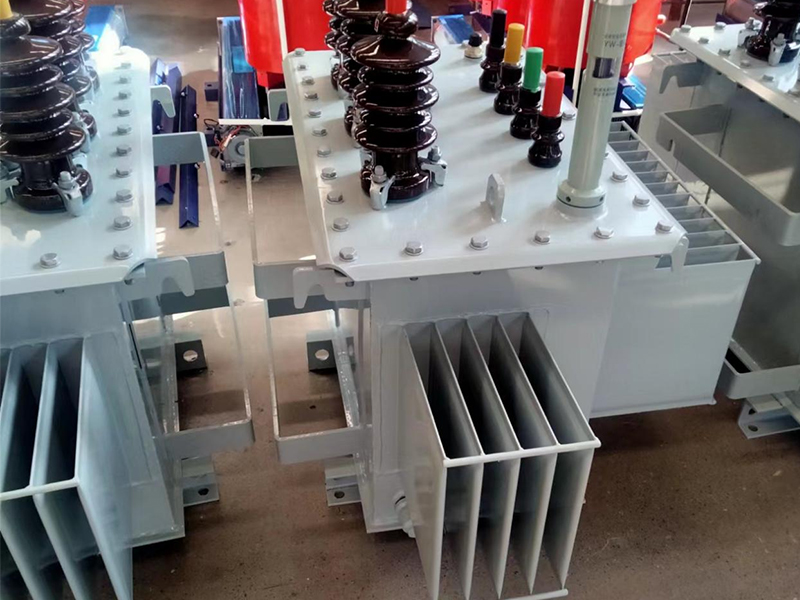

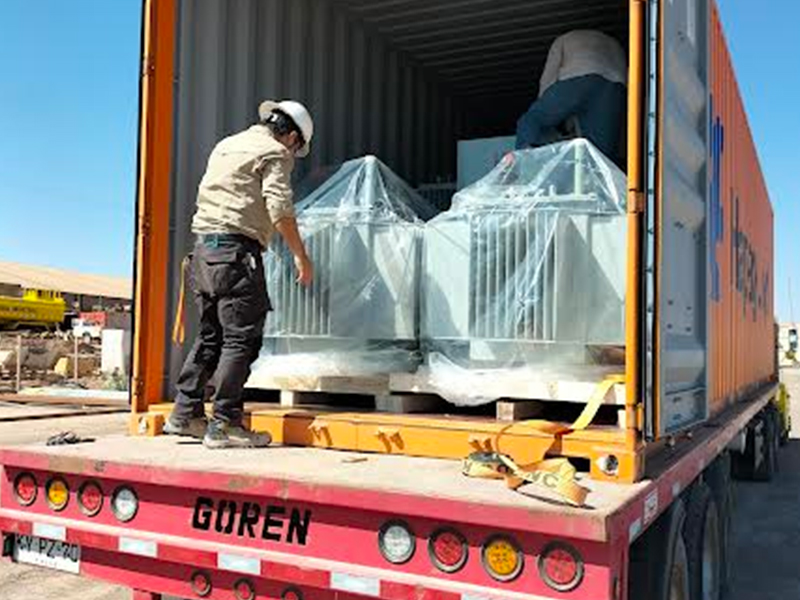

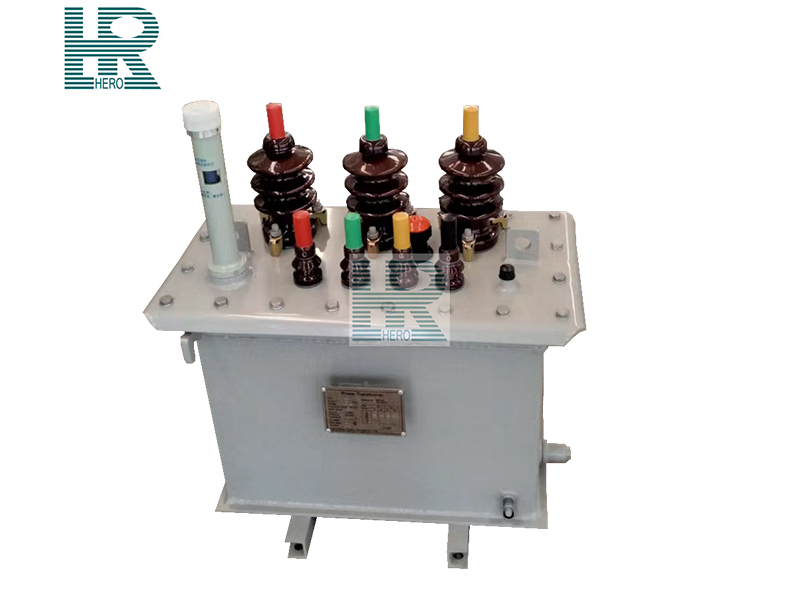

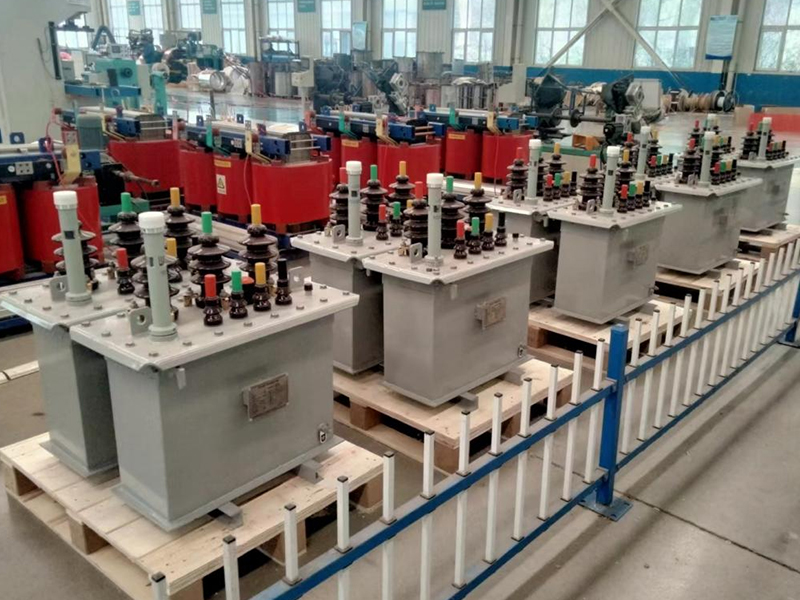

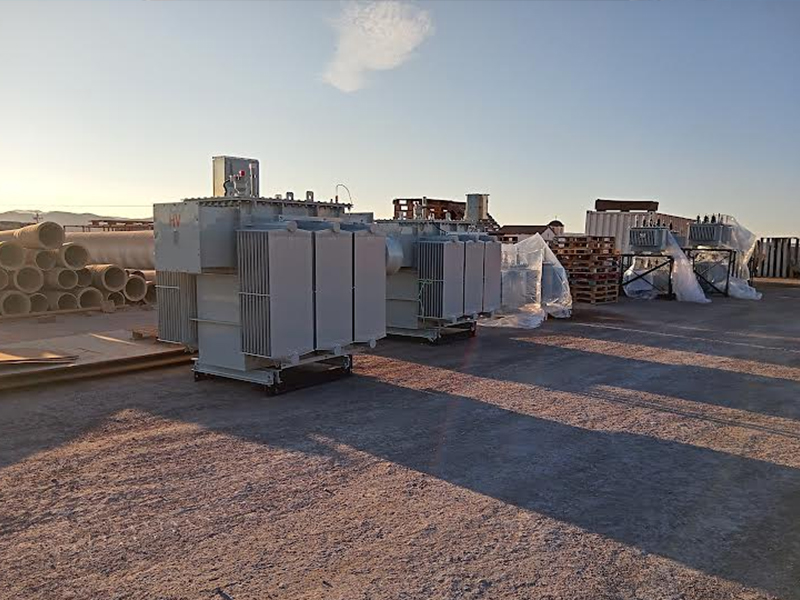

Рисунок 1: Фотографии различных моделей трансформаторов
